如何将UG的3D图档转为2D图档

日常工作中使用“CAD软件”会遇到各种各样的问题，比如“怎样把UG的三维图转化成CAD的二维图呢？”下面一起来看看。

材料/工具

CAD软件、电脑

方法

步骤1

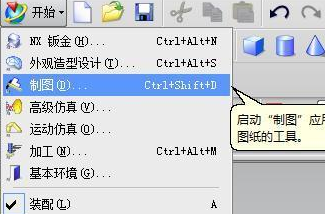

在UG中将“建模”环境切换到“制图”环境。

步骤2

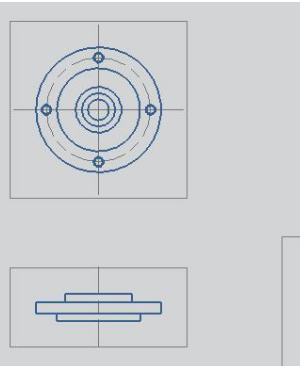

新建图纸页，添加基本视图到图纸页。

步骤3

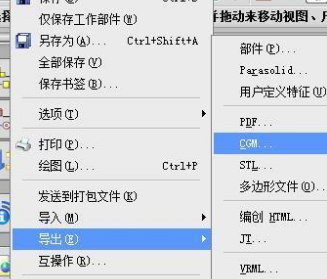

将图纸文件导出为CGM格式文件。

步骤4

新建一个模型文件。

步骤5

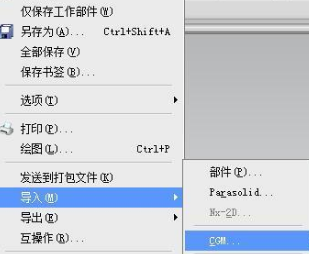

导入CGM文件。

步骤6

导出文件为DXF或DWG格式文件。完成导出工作，3D转2D工作即可完成。

---
