怎么在cad模型中插入图框

为了方便出图和导出图纸的需要，一般会在模型中按照1:1绘制图纸，在布局中按照比例出图，把图框直接设置在每个布局 中，下面来说一下怎么在布局中插入图框。

方法

步骤1

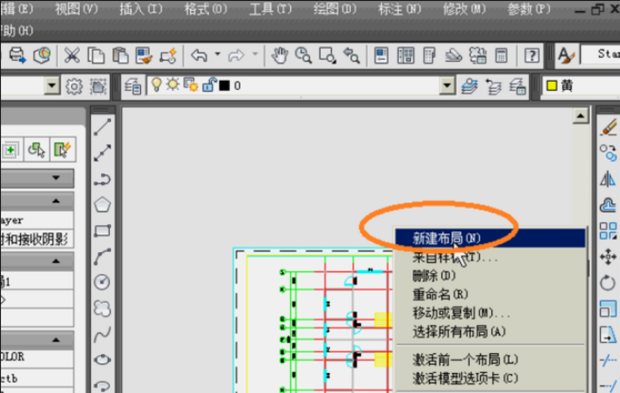

新建一个布局，然后在新建的布局中演示；在布局中点击右键在弹出的菜单中选择新建布局。

步骤2

打开图框CAD文件，全选(CTRL+A,如果该文件只有一个图框的时候，否则用框选）然后复制（CTEL+C)，切换到刚才新建的布局中。

步骤3

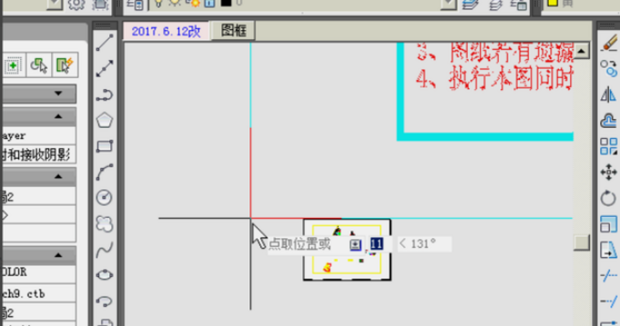

在新建的布局中滑动鼠标滑轮，然后粘贴（CTRL+V）刚复制的图框，这时候会发现粘贴过来的图框很大，不管怎么滑动滑轮也无法全部显示图框。为了能全部显示输入命令Z然后回车，然后在输入A然后回车。这样就能全部显示图框了。

步骤4

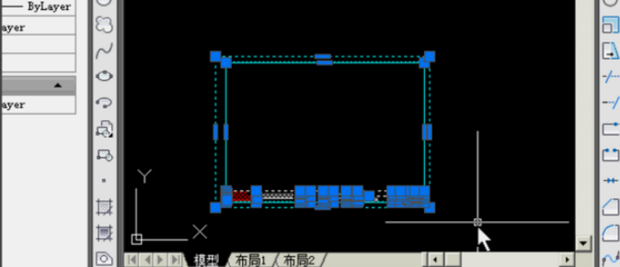

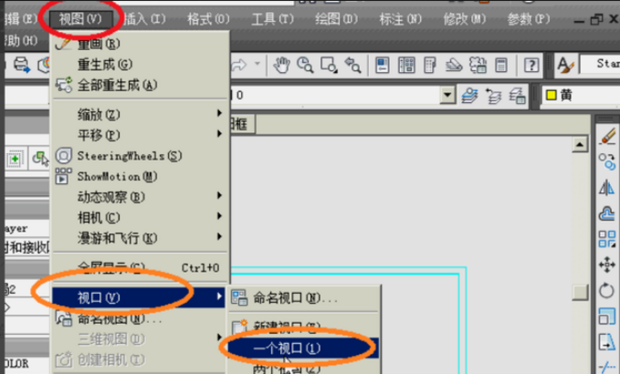

显示全部图框以后会发现原来的视口已经非常小，基本上看不到，把原来的视口直接删除，然后新建一个(当然也可以用原来的直接拖拽到现在的布局图框中使用）;点击视图→视口→一个视口，然后在图框中要显示模型的地方拖拽，直接形成视口。

步骤5

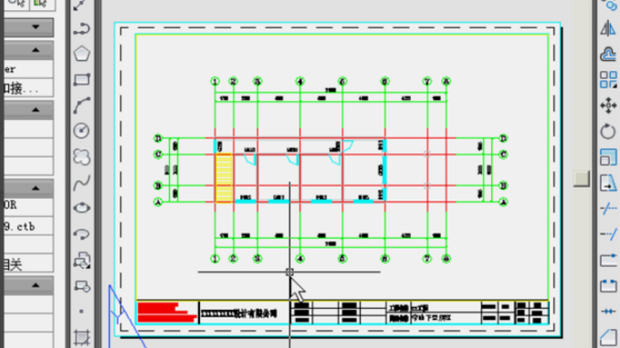

双击进入视口中，庸鼠标滑轮调整到你想要显示的模型空间，可以配合平移工具。

步骤6

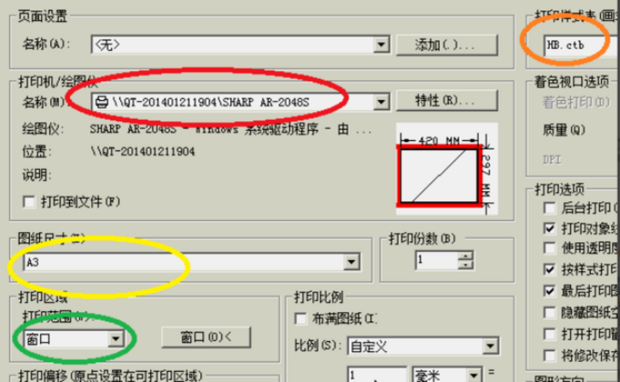

点击打印，然后设置打印页面的内容。

步骤7

到此CAD插入图框就设置完了。

---
