调音台使用图解

调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。调音台按信号出来方式可分为：模拟式调音台和数字式调音台。调音台Mixer在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。

材料/工具

调音台

方法

步骤1

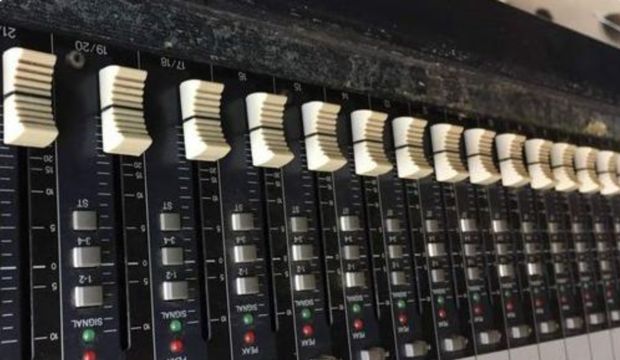

首先来先认识一下调音台，这是一台16路单声道输入和4组立体声通道的调音台（默认音响功放到音响的连接线已经连接完毕，调音台在通电状态中）。

步骤2

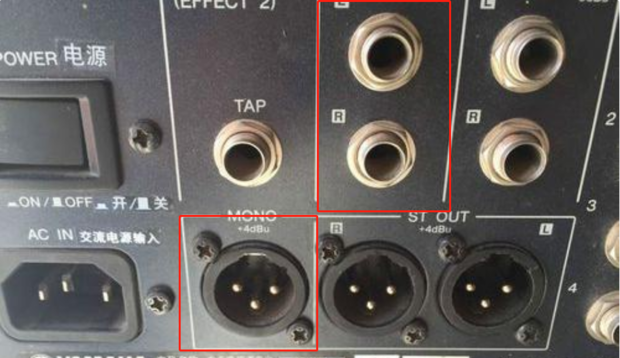

L/R，为本调音台的信号输出口，MONO为超低音输出口。

步骤3

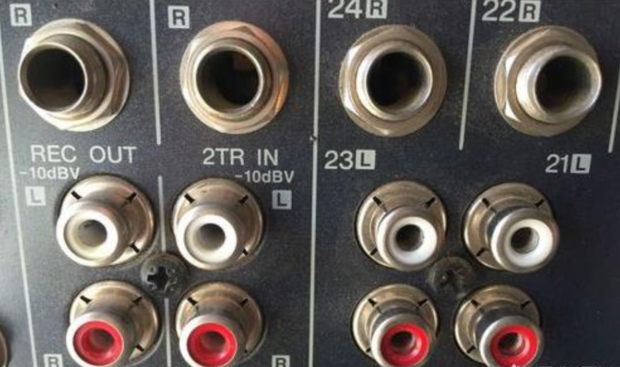

下图为电脑音源出入口，白红为一组，21/22，23/24。从电脑耳机处出来的音频连接线接入到这两组都可以。例如把音频线连接到21/22。

步骤4

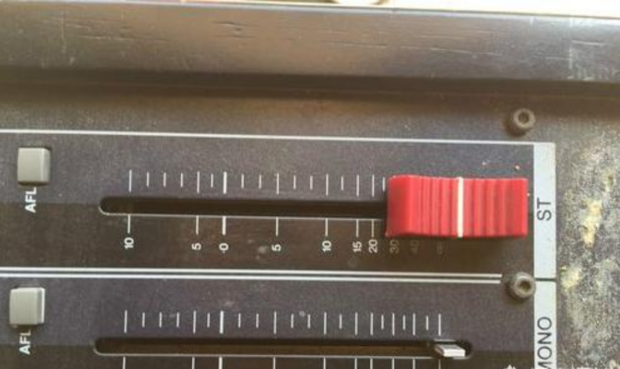

红色推子为音量的总控（英文缩写为ST），一般推送到0刻度就可以了，MONO这个推子大家一看就应该明白了是超低音的输出控制。

步骤5

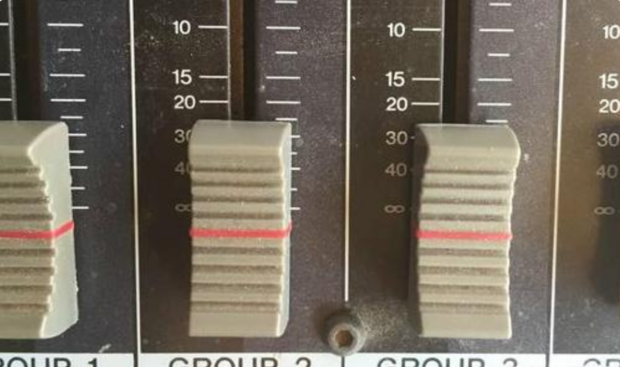

和步骤3的图对照的调音台的推子，当把总音量（ST推子）推到0刻度后，例如刚才把电脑输出的音频线连接到21/22，就再推动21/22这个推子就可以了，这样音响就会输出想要的音源了。

步骤6

调音台还有许多单声道通道，也可以连接音源。

步骤7

一般情况下，两路音源已够用单位使用，其通道多为话筒通道，把话筒连接到后边的通道，然后推动相应的推子就可以了。

---
