CAD多图层怎么合并

使用CAD进行设计工作的时候，一张图纸往往包含着众多的图层，那如何合并多个图层？

材料/工具

电脑中望CAD

方法

步骤1

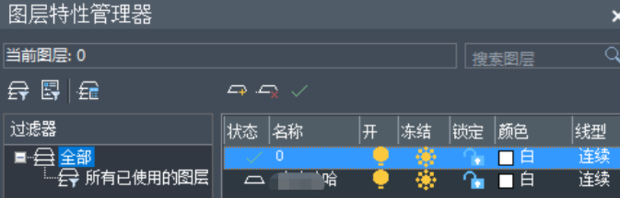

打开中望CAD，打开图纸文件，点击界面上方的“图层特性管理器”。

步骤2

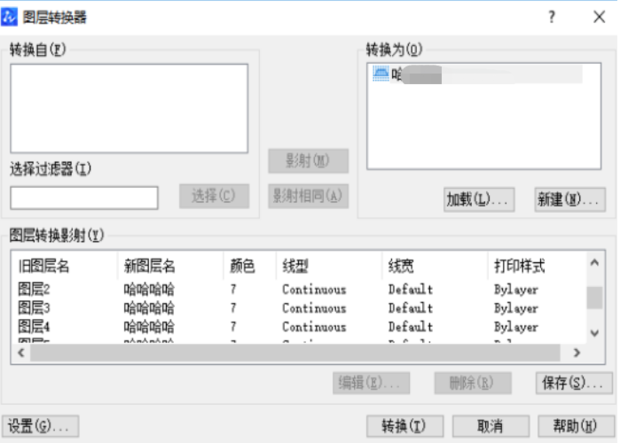

在命令行中输入“LAYTRANS”命令，按下钮空格键，自动弹出“图层转换器”的对话框 。

步骤3

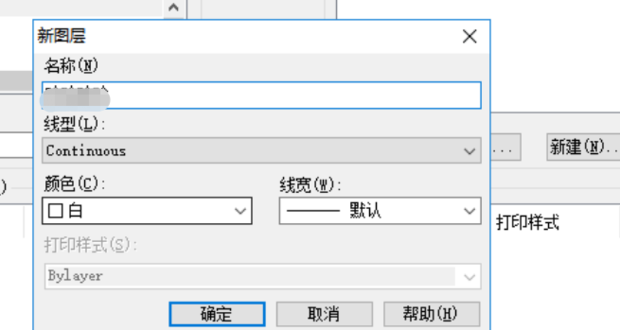

点击“新建”按钮，在弹出来的“新图层”对话框中输入新图层的名称，点击“确定”。

步骤4

选择新图层，再从“转换自”列表中选取所需要进行合并的图层，点击“映射”按钮，再点击下方的“转换”按钮。

步骤5

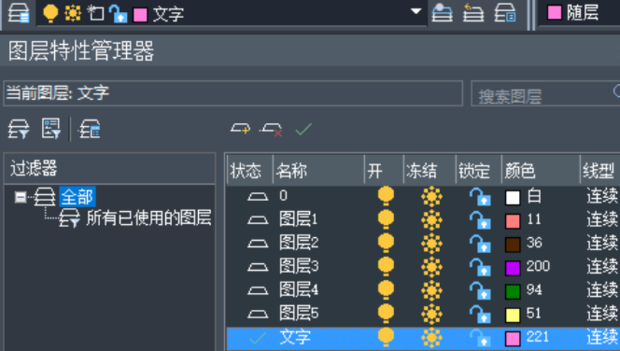

如图所示所有的图层都被合并到新建的图层里去了 。

---
