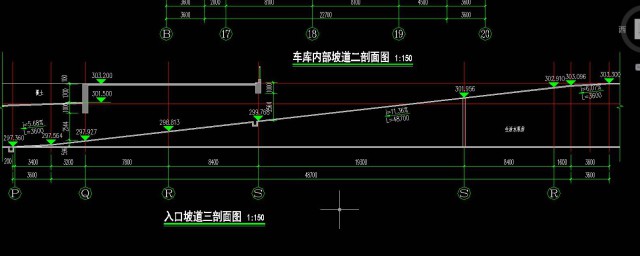

剖面图看的方法 剖面图怎么看

1、剖面图的数量是根据房屋的具体情况和施工实际需要而决定的。剖切面一般横向，即平行于侧面，必要时也可纵向，即平行于正面。其位置应选择在能反映出房屋内部构造比较复杂与典型的部位，并应通过门窗洞的位置。若为多层房屋，应选择在楼梯间或层高不同、层数不同的部位。剖面图的图名应与平面图上所标注剖切符号的编号一致，如1-1剖面图、2-2剖面图等。

2、剖面图中的断面，其材料图例与粉刷面层和楼、地面面层线的表示原则及方法，与平面图的处理相同。

3、习惯上，剖面图中可以不画出基础的大放脚。
