施工横道图教程 横道图怎么画

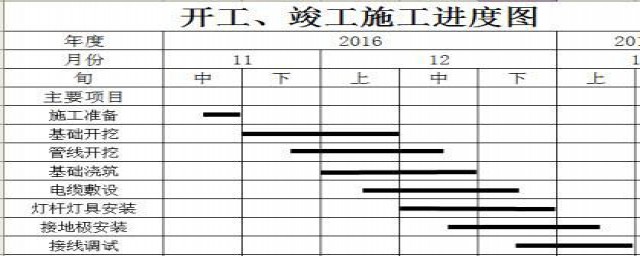

甘特图（Gantt chart）又称为横道图、条状图(Bar chart)。其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况。以提出者亨利·劳伦斯·甘特（Henry Laurence Gantt）先生的名字命名。今天来教大家画横道图教程，下面一起来看看吧！

步骤阅读

方法/步骤

甘特图（Gantt chart）又称为横道图、条状图(Bar chart)。其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况。以提出者亨利·劳伦斯·甘特（Henry Laurence Gantt）先生的名字命名。今天来教大家画横道图教程，下面一起来看看吧！

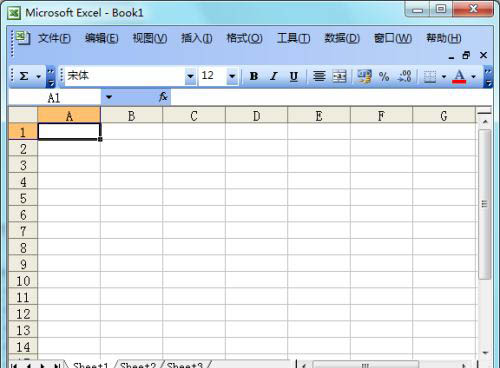

1、打开excel这款软件，进入excel的操作界面。

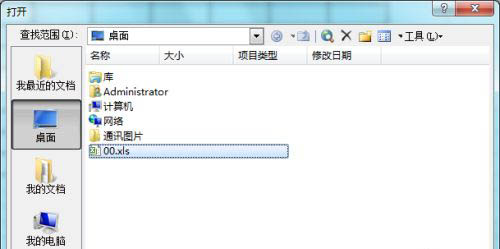

2、在打开的界面内按下Ctrl+O键弹出打开对话框，在该对话框内找到我们的文件。

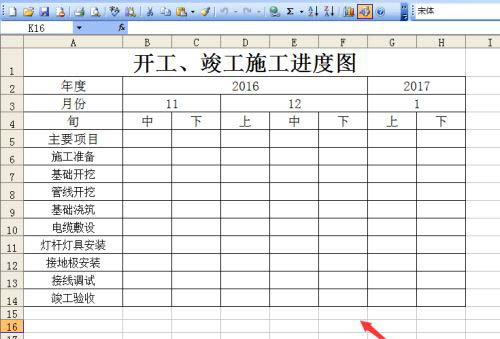

3、打开该表格后，这是我们的施工计划图表。

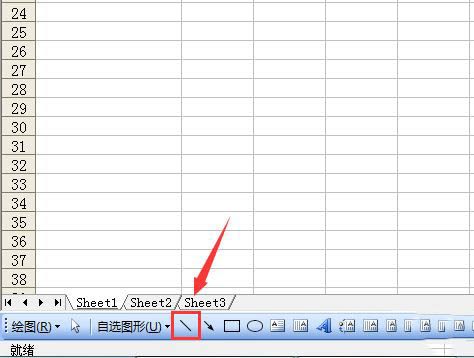

4、在下面的绘图工具里找到直线命令。

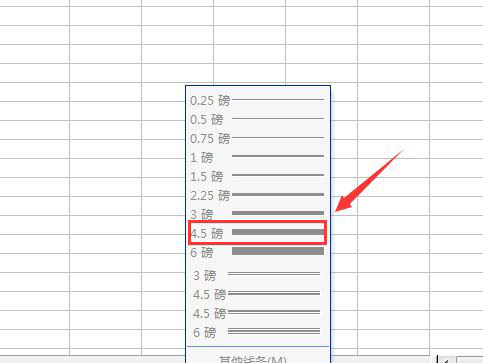

5、选择直线命令，在找到线宽设置选项，选择需要的线宽。

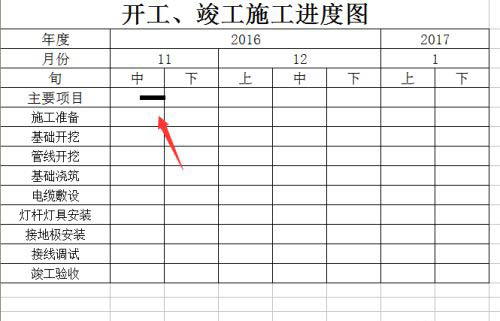

6、使用直线命令，在第一项上画出我们需要的时间横道线。

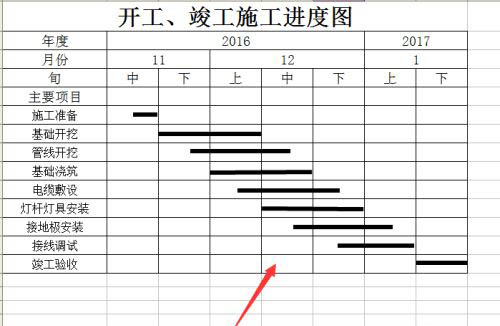

7、依次类推，将所有的项目所需时间全部画出横道线。

完成以上步骤，施工横道图就绘制好了。
