CAD文件如何转PDF

CAD软件在建筑行业和机械行业使用最为广泛，文件格式是DWG格式，有时候也会保存为PDF格式的，便于导入到其他设计软件中使用。由于工作需求，要把DWG格式的转换成PDF格式，特别是一些国外企业，那么该怎么转换？

材料/工具

电脑、CAD

方法

步骤1

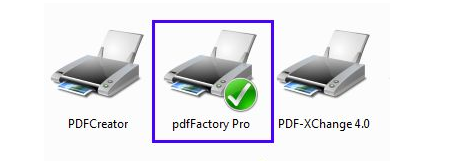

对于AutoCAD2007之前的版本，需要借助其他软件来达到转换的目的。可以使用PDF虚拟打印机，基本上是ALL to PDF格式的。先安装PDF factory，装完以后在电脑的控制面板------打印机 里面就会有一个名称为“PDF factory”的虚拟打印机出现，如果没有正确安装的话，请检查后台打印机服务“Print Spooler”是否开启。

步骤2

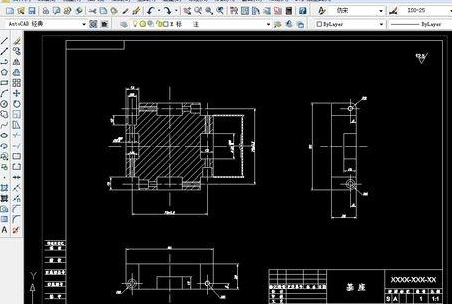

用AutoCAD打开一个DWG文件。

步骤3

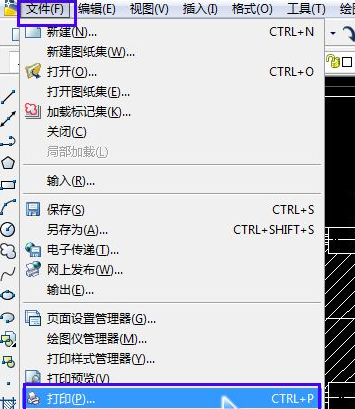

点击菜单中的文件------打印。

步骤4

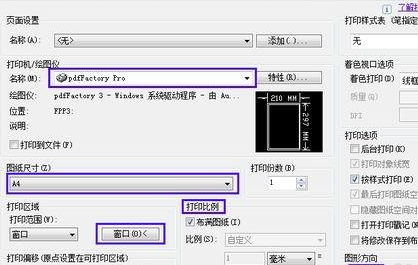

弹出打印界面，打印机一项选择好安装的PDF factory 打印机，根据打印机图纸的习惯设置好其他项目，点击确定。

步骤5

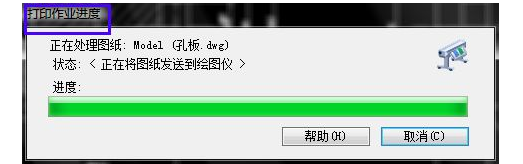

显示打印机进度，图纸内容比较少的速度会比较快，反之则速度比较慢一些。

步骤6

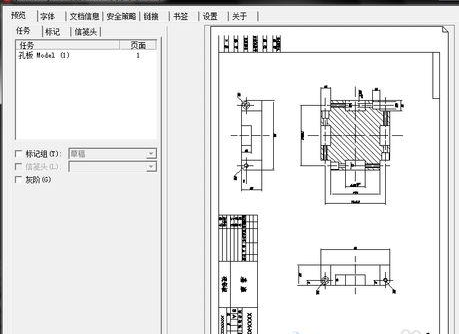

弹出PDF factory 界面，点击保存。

步骤7

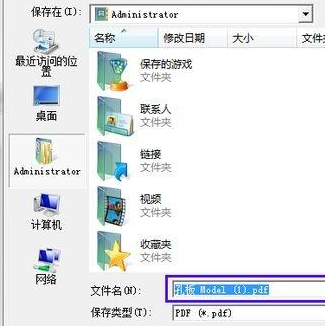

选择保存的位置，命名好文件名称，点击保存即可。

步骤8

找到保存好的文件打开看一下转换的效果效果还是不错的，转换成功。（竖向可以在adobe reader中把视图旋转过来看）。

---
