怎么使用solidworks的圆周阵列

使用solidworks绘制一个如下的模型，这里主要是为大家介绍一下特征中圆周阵列的使用。

方法

步骤1

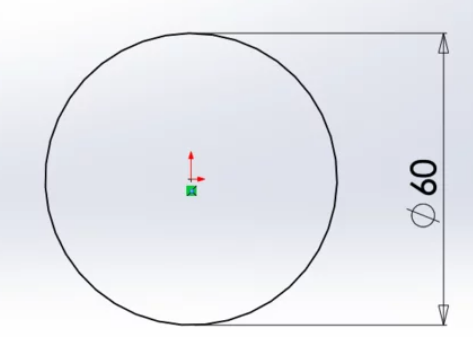

打开solidworks软件，选择上视基准面，新建一个草图，使用圆命令绘制一个如下图的草图，确定。

步骤2

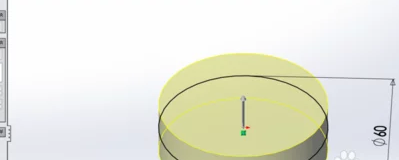

使用特征里面的拉伸凸台工具，进行拉伸，拉伸深度为20，确定。

步骤3

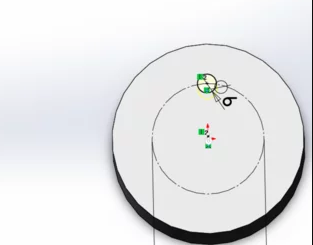

选取上面，新建一个草图，使用圆命令绘制一个直径为35的圆，单击这个圆，勾选作为构造线，确定，再在这个草图绘制一个直径为6的圆。

步骤4

使用特征里面的拉伸切除工具，进行切除，深度为10，确定。

步骤5

使用特征里面的圆周阵列工具，进行阵列，其他设置如下图所示，确定。

步骤6

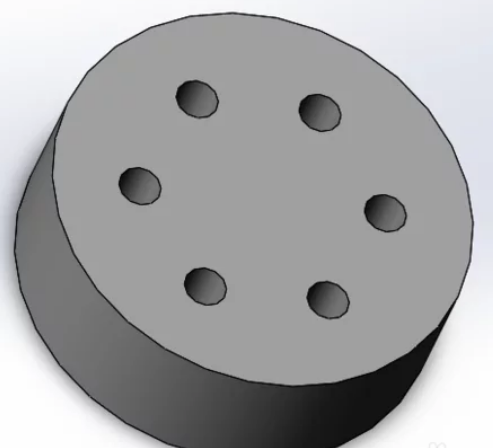

最终效果如下图所示。

---
