CAD快速看图如何连续测量？查看分段长度

CAD快速看图的连续测量可以直接测量直线的长度、弧线的长度、直线和弧线混杂的线段长度，并且还可以查看分段长度。可以参考以下步骤。

材料/工具

电脑CAD快速看图

连续测量

步骤1

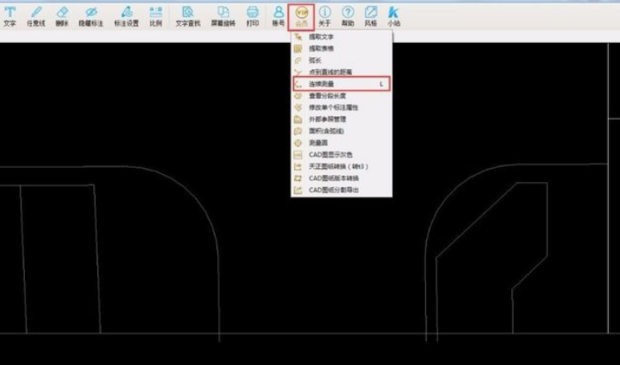

打开软件，点击VIP按钮的“连续测量”功能；

步骤2

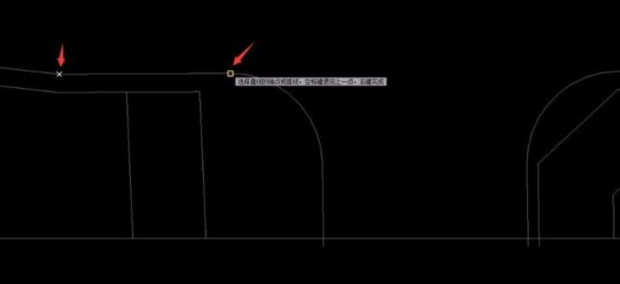

遇到直线点击直线的2个端点，此时鼠标会捕捉到端点，变为黄色小方块。

步骤3

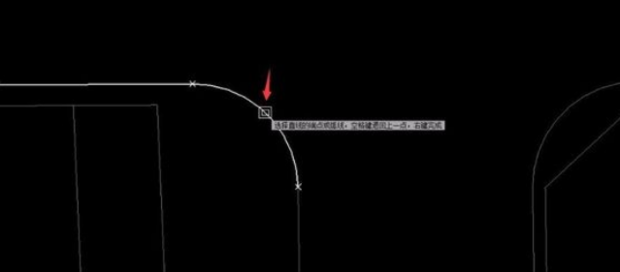

遇到弧线，点击弧线本身，鼠标会变成白色小方块。

步骤4

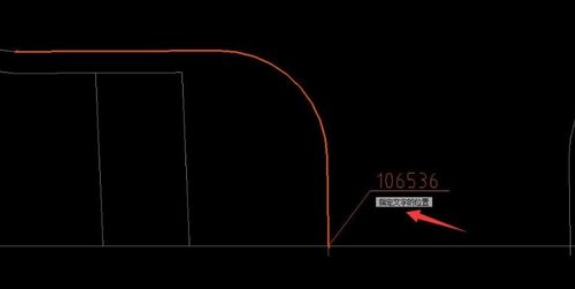

点击右键结束，此时软件会计算出长度。

---

查看分段

步骤1

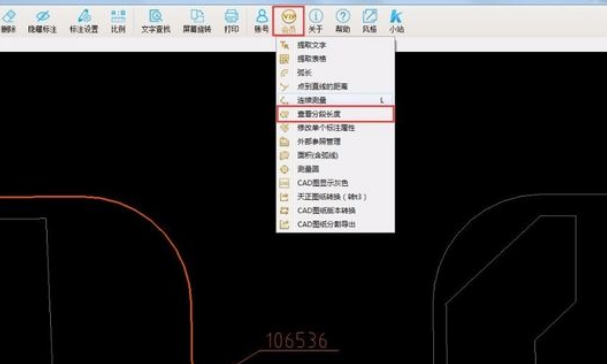

点击VIP按钮中的“查看分段长度”。

步骤2

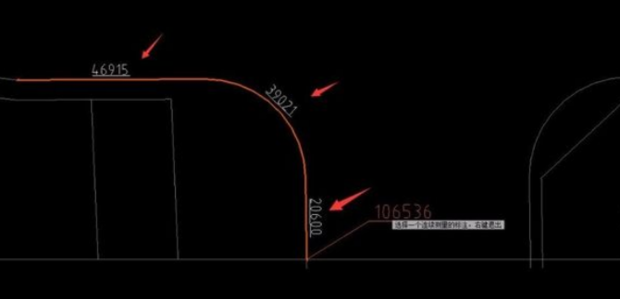

左键选择刚才的连续测量的数字，即看到3段的分段长度。

---

声明本文系本人根据真实经历原创，未经许可，请勿转载。
