CAD中剖面标记符号、索引符号怎么画

在cad里绘制剖面图时，经常会用到剖切符号，用以表示剖切面剖切位置的图线，绘制的剖切符号是由剖切位置线、剖视方向线和编号组成。那么CAD中剖面标记符号、索引符号怎么画？

材料/工具

电脑AutoCAD

方法

步骤1

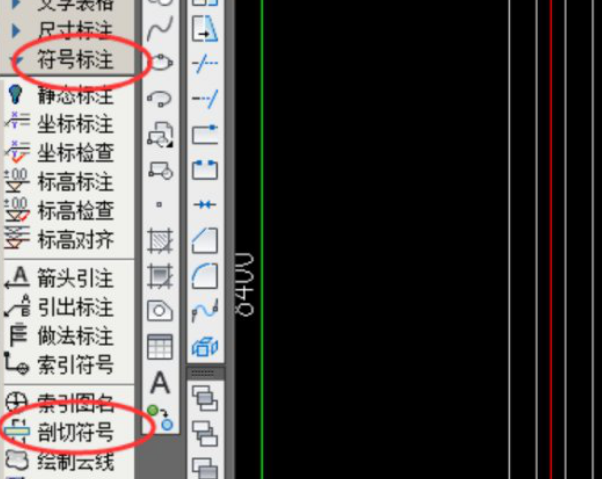

打开AutoCAD，依次点击软件界面左侧工具菜单中的“符号标注/剖切符号”选项。

步骤2

设置编号，在图形中需要设置符号的位置点击。

步骤3

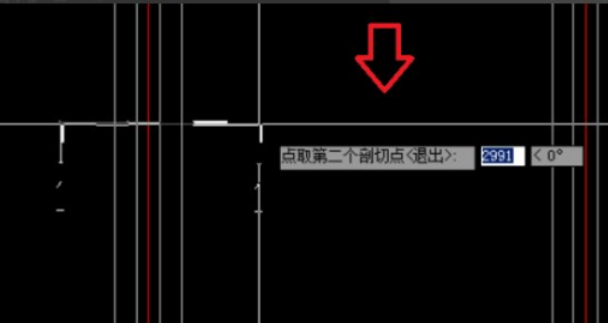

点击之后，在图形上选择设置符号的第二点。

步骤4

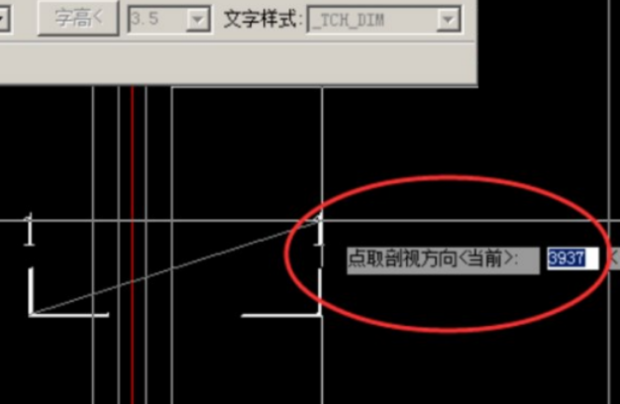

符号的位置设置好后，再移动鼠标来设置符号的方向，点击鼠标左键确定。

步骤5

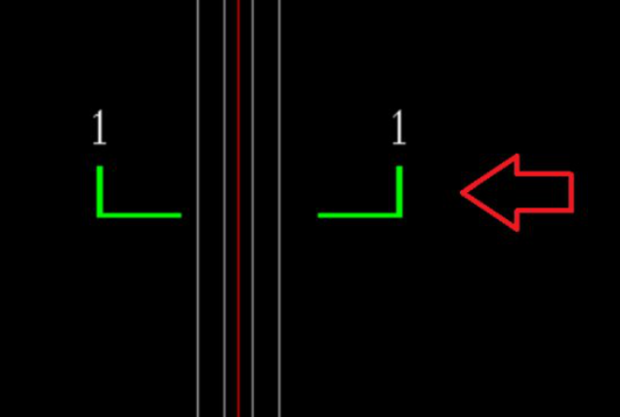

完成以上设置后，即可在AutoCAD软件中绘制剖面符号。

---
