Auto CAD 怎样使用阴影填充

CAD是经常会用到的一个设计及辅助软件，那么Auto CAD 怎样使用阴影填充呢？

材料/工具

CAD软件

方法

步骤1

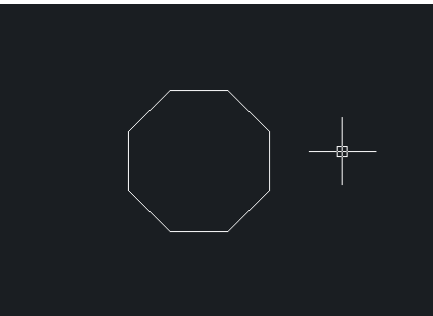

打开CAD软件，打开需要进行填充的图纸。

步骤2

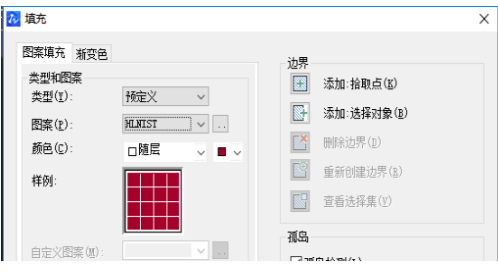

在命令行中输入【H或】者单击界面左侧的图案【填充】的按钮，打开【填充】的对话框 。

步骤3

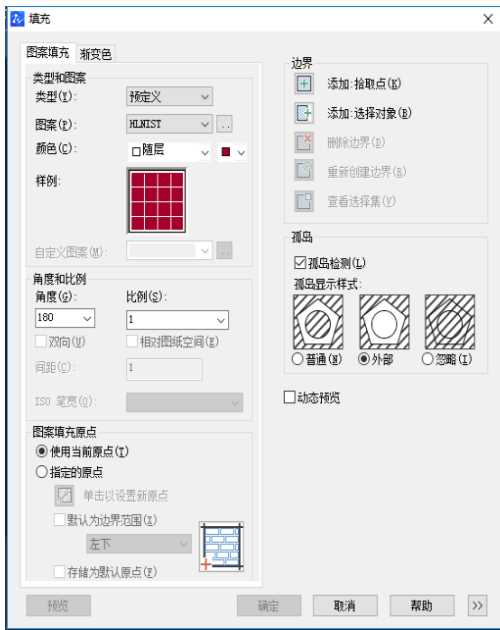

CAD的【填充】对话框。

步骤4

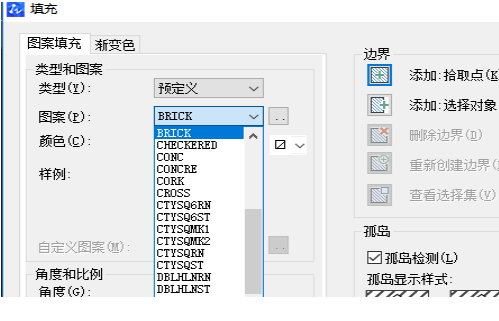

打开【图案】的列表，选择所需要的图案样式。

步骤5

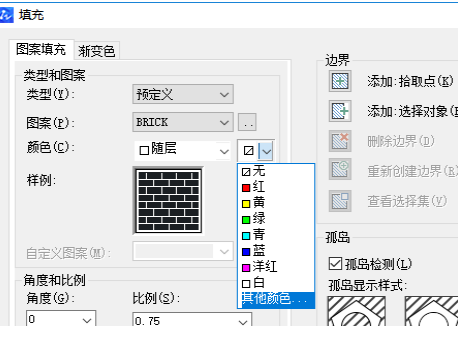

打开【颜色】的列表，选择需要的填充颜色。

步骤6

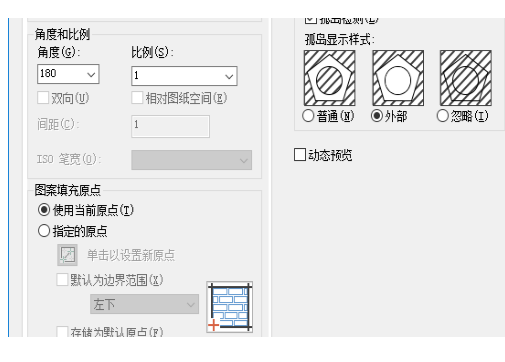

打开【角度】、【比例】的列表，选择所需要的图案角度和比例。把角度设置为【180】，比例设置为【1】。

步骤7

单击对话框里右侧的【添加：选择点】的按钮。

步骤8

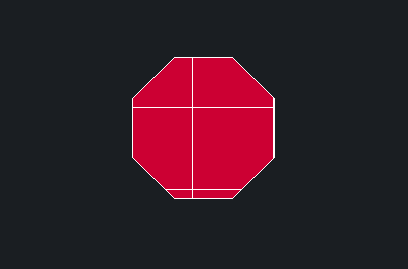

选择点击正多边形的内部的任意一点，点击鼠标的【右键】，点击【确定】，在【填充】的对话框中点击【确定】的按钮，即可以看到正多边形已经被填充了阴影。

---
