solidworks工程图的视图如何显示虚线

Solidworks工程图的视图如何显示虚线呢？看一下具体操作步骤吧。

材料/工具

Solidworks工程图

方法

步骤1

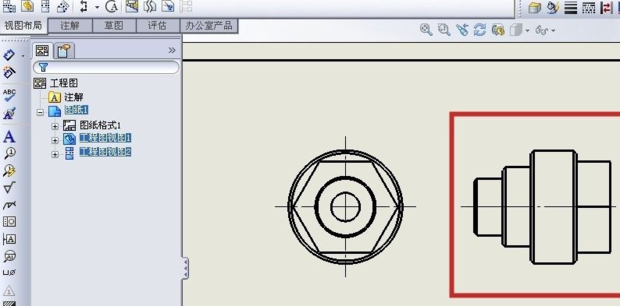

打开solidworks的工程图，将右边的视图设置显示虚线。

步骤2

单击要显示虚线的视图。

步骤3

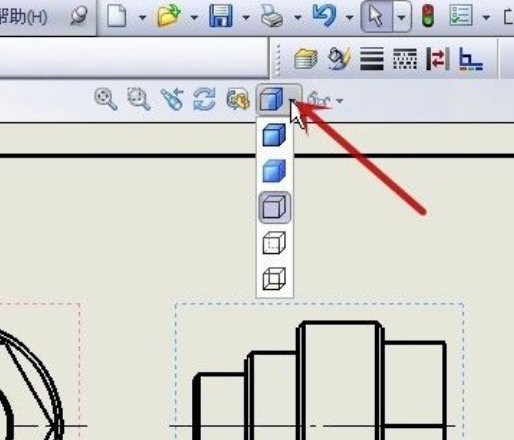

单击“显示样式”旁的下拉黑色三角形。

步骤4

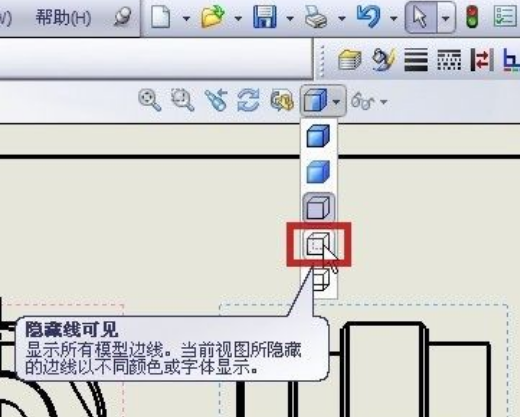

单击“隐藏线可见”按钮。

步骤5

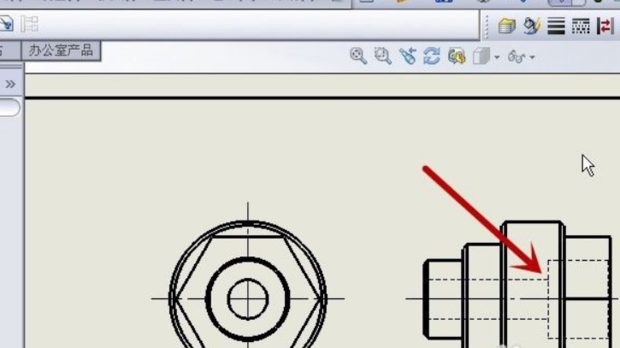

所选视图则将内孔以虚线形式显示出来。

---
