CAD图形无法打印怎么办

CAD图形无法打印怎么办呢？看一下具体操作步骤吧。

材料/工具

CAD

方法

步骤1

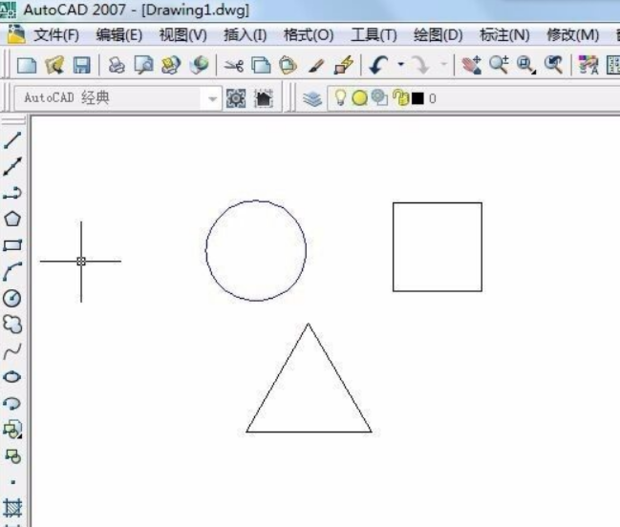

要打印3个图形，分别为圆形、三角形、正方形。

步骤2

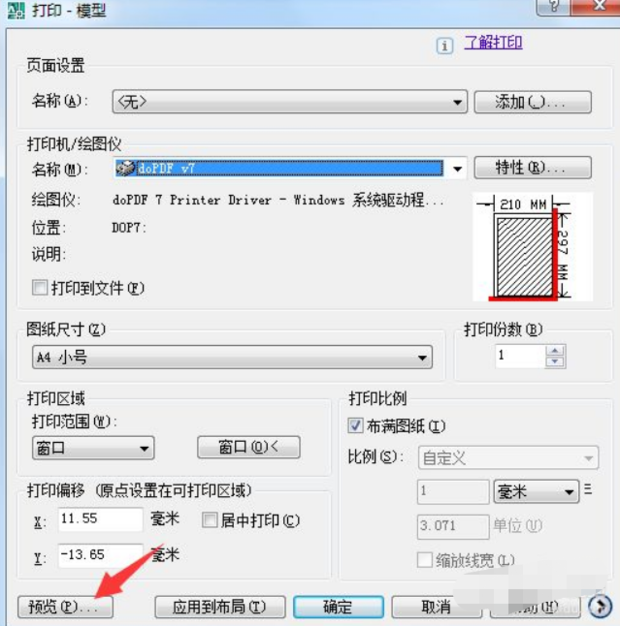

通过打印预览来查看打印情况，如图。

步骤3

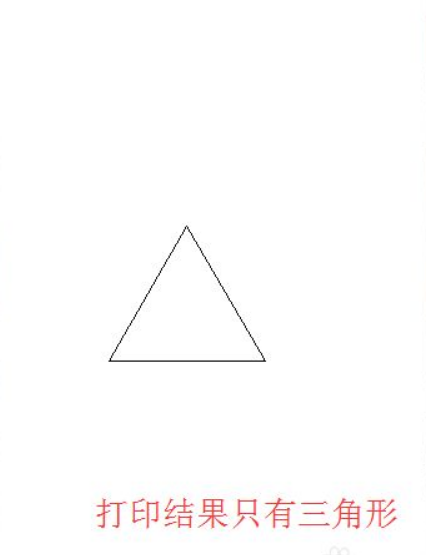

打印结果发现，只有三角形。

步骤4

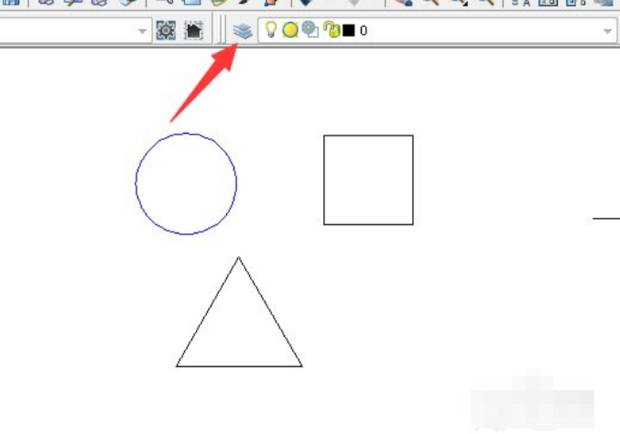

通过图层进入查看，该图片是不是设置成了不可打印，是不是把打印选项关闭了。

步骤5

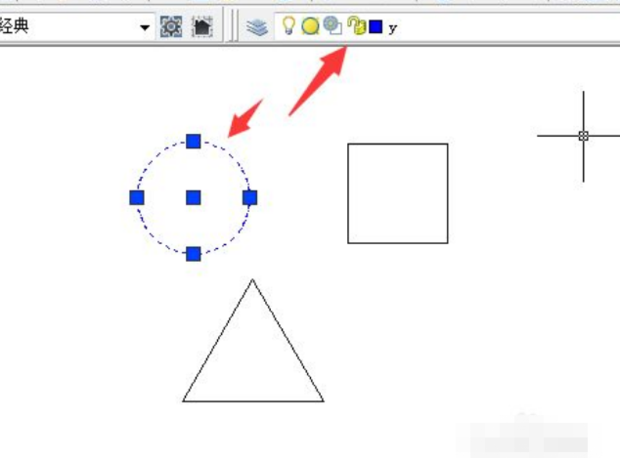

可以看到“y"图层关闭了打印功能，选中圆，可发现圆形就在”y"图层。

步骤6

打开打印功能即可实现打印了。

步骤7

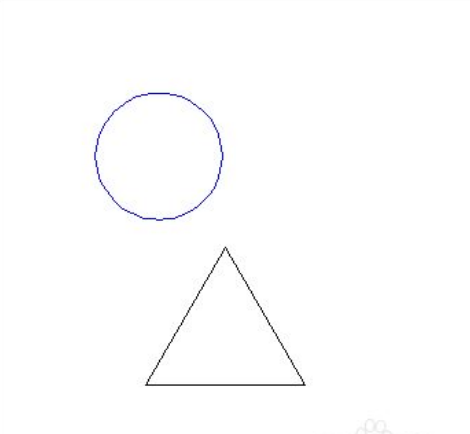

再进行打印预览，可是发现正方形还是不能打印出来。

步骤8

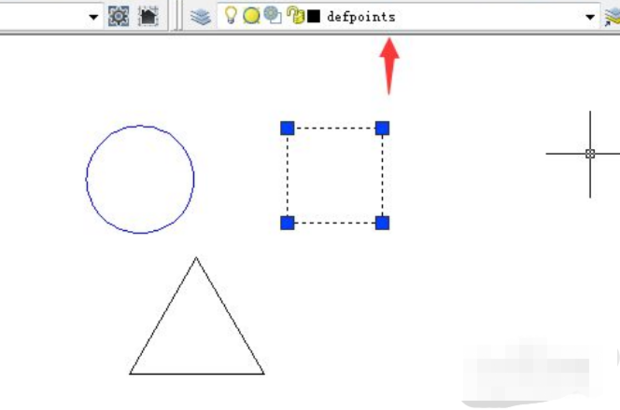

选中正方形，发现，正方形在“defpoints”图层。图层为不可调节打印状态的图层。

步骤9

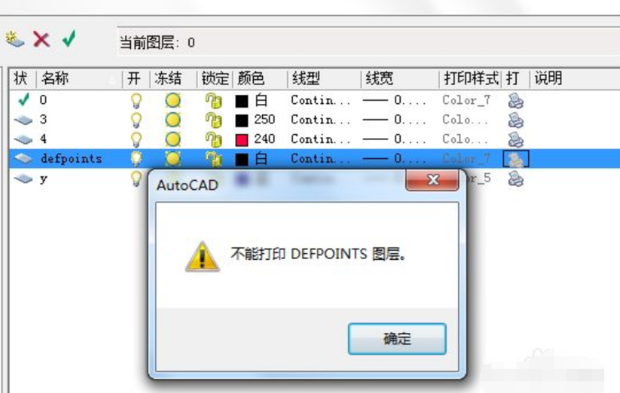

defpoints图层是系统默认无法打印的图层。

步骤10

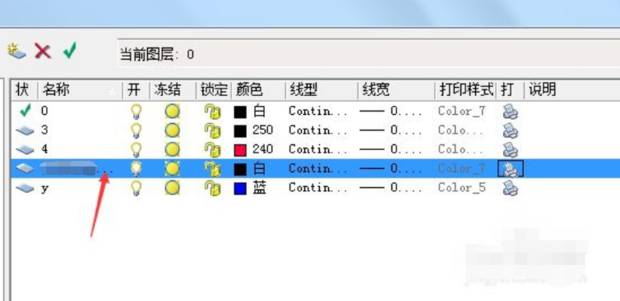

“defpoints”图层无法打印，只需要把图层名字改了，随意改成其它非系统名字图层即可。

步骤11

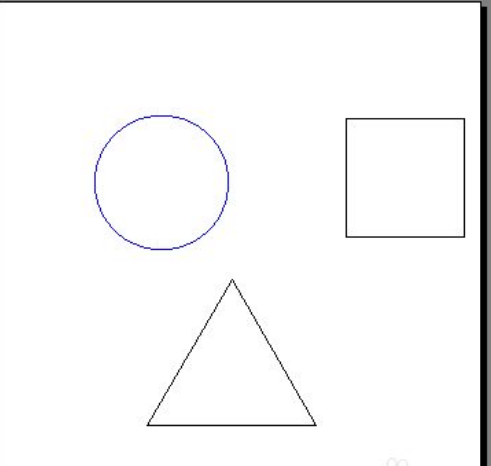

进行打印预览，发现可以打印了。

---
