软件制作工艺流程图教程 工艺流程图怎么画

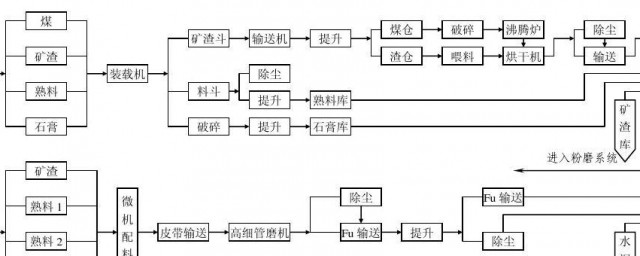

工艺流程图是指用于示意反应过程或化学加工的示意图，在分析产品、人员的运动中，工艺流程图对一步步的顺序提供了有价值的图解。工艺流程图主要利用图形符号的表达方式，能够十分清晰明了的表达工艺流程中各部分原件的结构以及工艺的运行过程。今天来教大家用软件制作工艺流程图，下面一起来看看吧！

步骤阅读

方法/步骤

工艺流程图是指用于示意反应过程或化学加工的示意图，在分析产品、人员的运动中，工艺流程图对一步步的顺序提供了有价值的图解。工艺流程图主要利用图形符号的表达方式，能够十分清晰明了的表达工艺流程中各部分原件的结构以及工艺的运行过程。今天来教大家用软件制作工艺流程图，下面一起来看看吧！

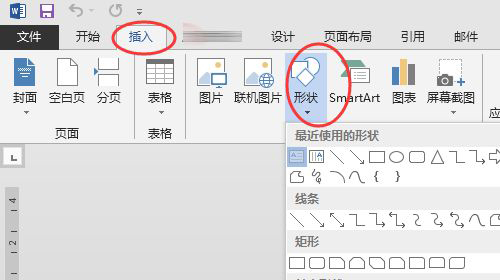

1、首先我们在打开的软件中点击插入，然后选择文本框。

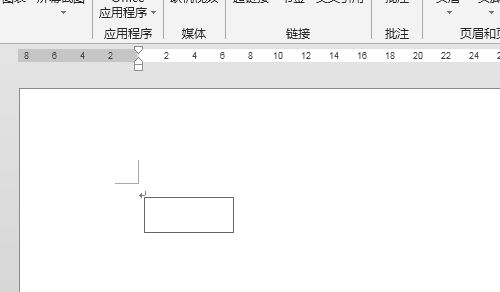

2、在需要制作流程图的地方用鼠标推拉绘制文本框。

3、然后我们在文本框中输入工艺工序的名称。接着用鼠标点击文本框的边框然后按下CTRL键推拽鼠标来复制文本框。

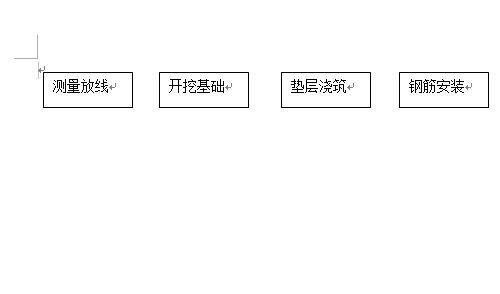

4、然后在复制好的文本框内输入相关的工序。

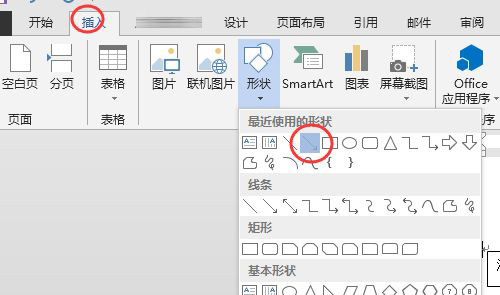

5、然后我绘制工艺的箭头，点击插入然后在图形中选择箭头。

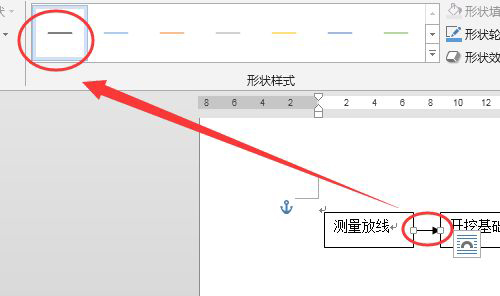

6、然后在需要的位置绘制箭头；完成后更改箭头的颜色。用同样的方法绘制所有的箭头。

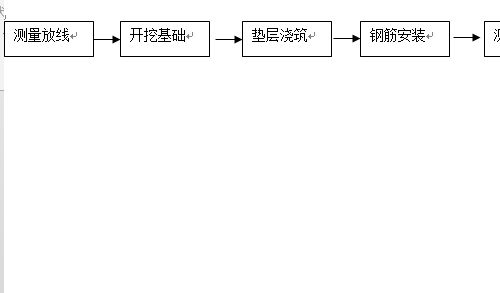

完成以上步骤，工艺流程图就制作完成啦。
