cad制作轴测图教程 轴测图怎么画

轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。但轴测图一般不能反映出物体各表面的实形，因而度量性差，同时作图较复杂。今天来教大家用cad制作轴测图，下面一起来看看吧！

步骤阅读

方法/步骤

轴测图是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。但轴测图一般不能反映出物体各表面的实形，因而度量性差，同时作图较复杂。今天来教大家用cad制作轴测图，下面一起来看看吧！

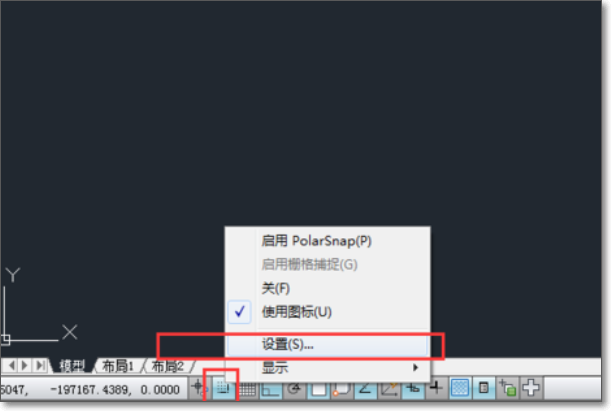

1、首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式F9，点击鼠标右键。

2、再点击设置按钮。

3、弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消）。

4、此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了。

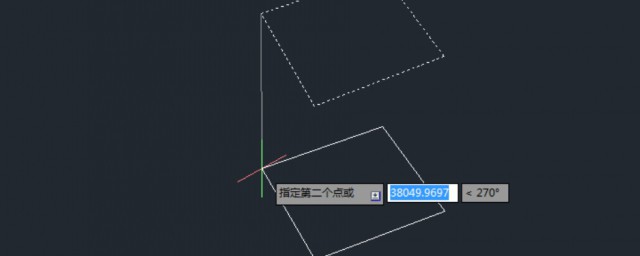

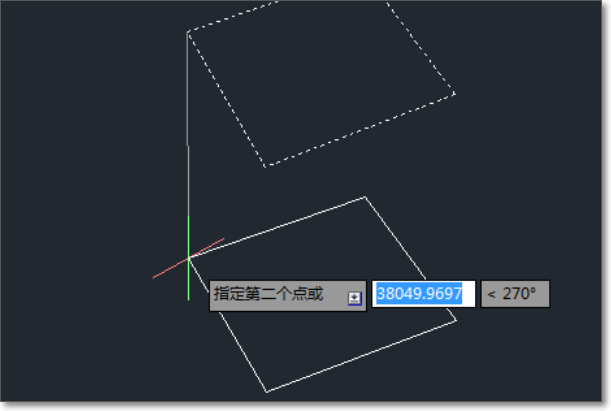

5、选择直线工具，开始绘制，按键盘上的F5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键CO 进行复制。

6、在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。完成效果图。

轴测图怎么制作？看完以后步骤，你学会了吗？
