CPU是一个PLC系统的核心。所以我们在硬件组态完成后，可以在设备组态界面根据编程的需要来设置CPU模块的一些参数。其中在编程中用得比较多的，比较常用的有“系统和时钟存储器”这一个功能。

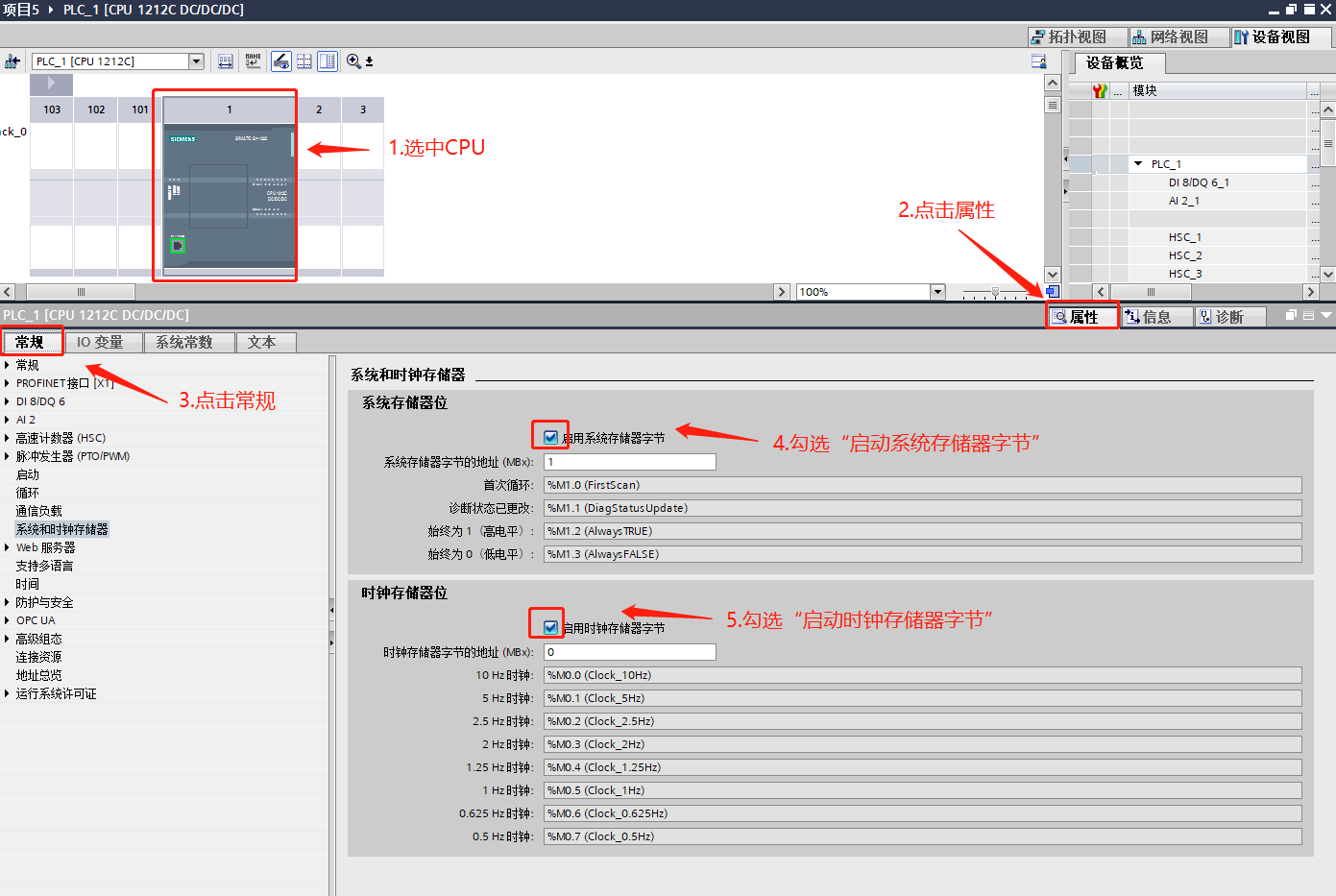

我们可以在设备组态里面点击CPU，然后下面的的巡视视图里面点击“属性”和“常规”然后选择常规里面的“系统和时钟存储器”。在系统和时钟存储器的详细信息里面“勾选启用系统存储器字节”和“启动时钟存储器字节”。可以根据自己的需要来设置相应的M位存储器来使用。

如上图所示，系统存储器字节的地址（MBX）设为1，那么M1.0到M1.3的作用分别是PLC上电首次循环置位、诊断状态改变置位、始终为1、始终为0。

而时钟存储器字节的地址（MBX）设为0，那么M0.0到M0.7为不同频率的CPU时钟，比如M0.5就是1HZ时钟，那么就1秒钟为1，下一秒为0，如此循环。M0.7就是2HZ时钟，它就是0.5秒为1，0.5秒为0。

时钟存储器在编程中用得比较多，用法也比较灵活，所以要熟练掌握。

当然，它们的频率也不用死记硬背，如果记不清了，可以按F1来查询。
