怎么快速标注CAD标注

怎么快速标注CAD标注呢？快来看看吧。

材料/工具

AutoCAD

方法

步骤1

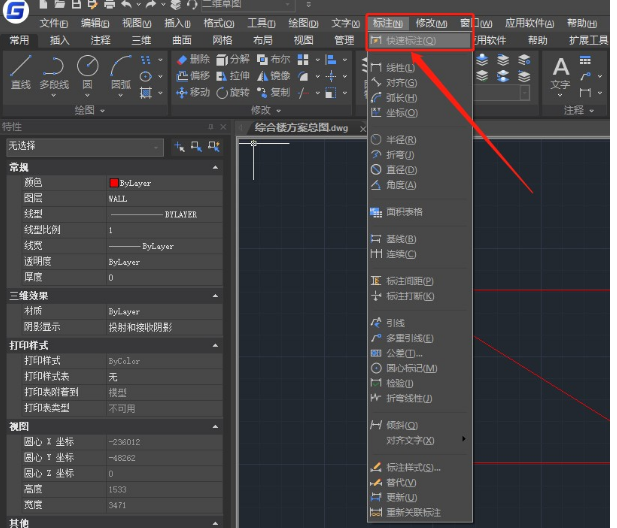

在CAD软件中打开图纸文件后，在菜单栏中依次点击【标注】—【快速标注】

步骤2

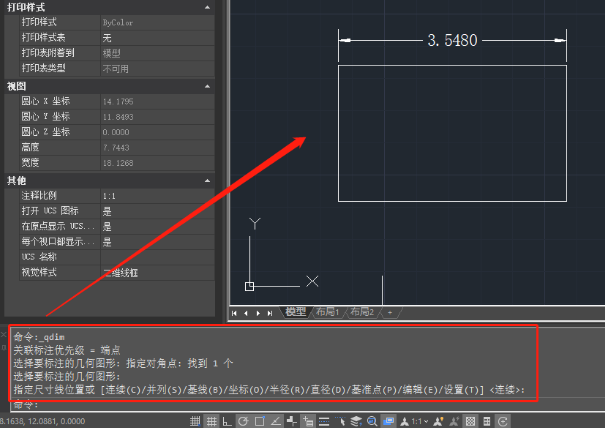

执行命令后，根据命令行提示在图纸中选择要标注的几何图形，按回车键确认；继续根据命令行提示在图纸中指定尺寸线位置或选择标注类型，比如：连续(C)、并列(S)、基线(B)、坐标(O)、半径(R)、直径(D)等

步骤3

如果CAD标注尺寸后不显示数字的话，那可能是CAD标注太小导致的，需要调整CAD尺寸标注数字大小。具体操作步骤如下：
放大CAD尺寸标注直至可以看到标注数字。如下图所示

步骤4

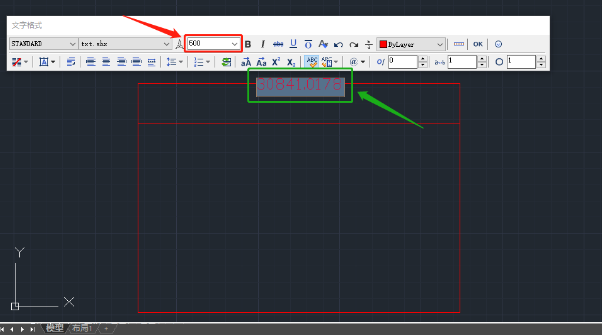

双击CAD尺寸标注数字，选中标注数字后在跳出的【文字格式】对话框中调整文字大小到合适的大小，按回车键确认。如下图所示

---
