UG的缩放体命令怎么用

缩放体是指：对绘制完成的三维图形或片体进行有规则的放大或者缩小，从而达到设计的要求；除此之外，在进行模具设计时，必须要使用缩放体来为零件乘缩水率，下面介绍UG的缩放体命令怎么用。

材料/工具

UG

方法

步骤1

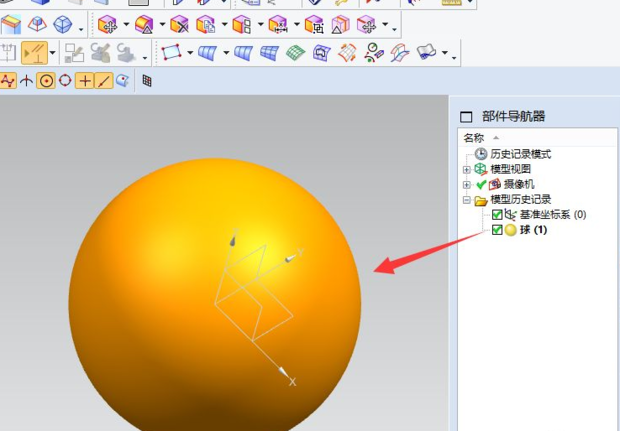

在UG10.0建模下，绘制一个球体，以便做将要执行缩放体的对象；

步骤2

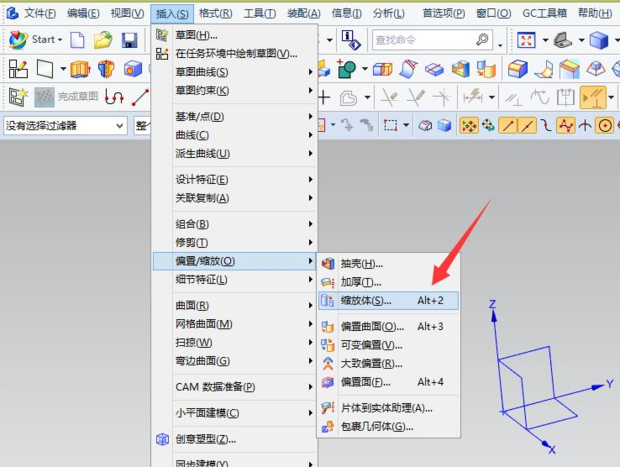

缩放体指令在：插入－偏置/缩放菜单下；

步骤3

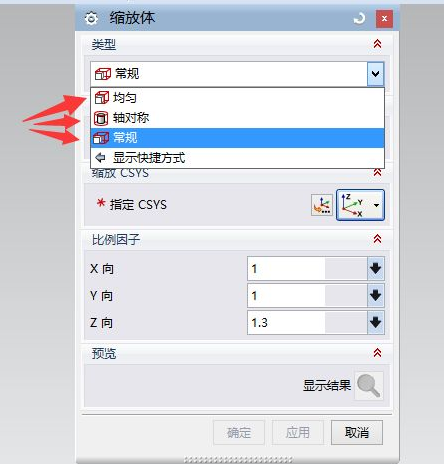

在缩放体的类型下，有三种类型可选择，它们分别是：常规、均匀、轴对称；

步骤4

常规缩放可以分别规定X\Y\Z轴三个方向的缩放比值，在输入参数后，结果如下。

步骤5

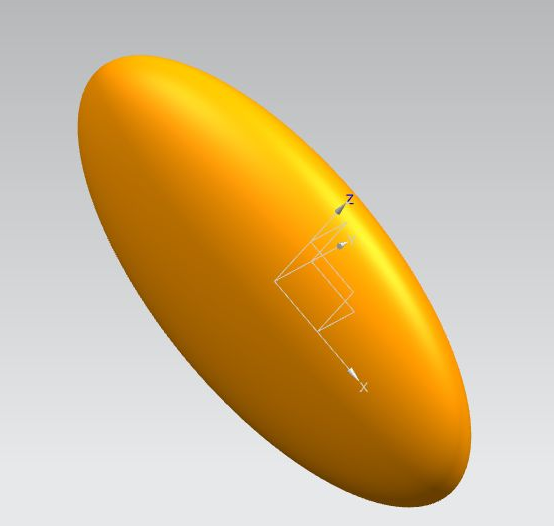

如图：这是常规缩放的结果。

步骤6

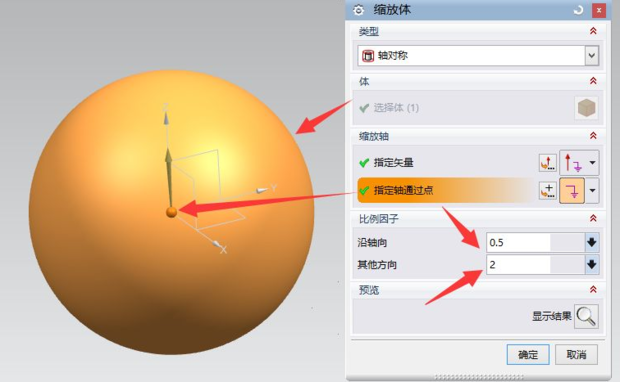

轴对称缩放是沿一个轴对零件进行缩放，此时只能选一个轴，这个轴可以是X向、Y向或Z向；

步骤7

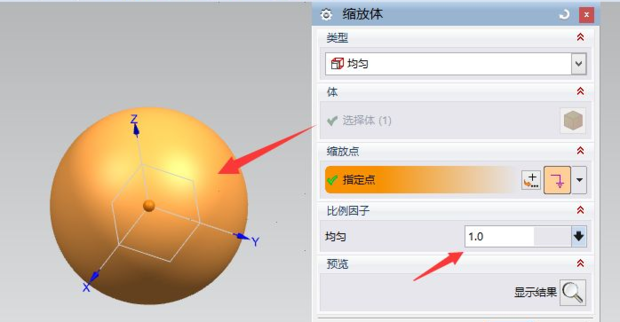

均匀缩放是对零件的X、Y、Z轴执行同一比例的缩放，按相同的比例增大或缩小；模具设计中，为零件乘缩水，使用的就是此功能；

---
