如何在CAD中把下面的东西遮住

在使用CAD进行设计工作的时候有时候需要把下面的东西遮住，那么具体怎么操作呢？

材料/工具

CAD软件

方法

步骤1

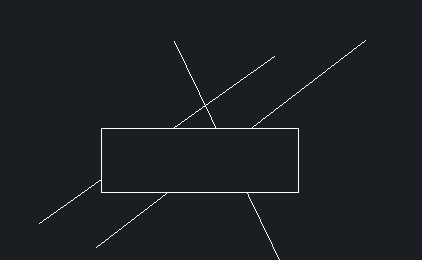

打开CAD软件 ，如下图所示，需要用块遮住这些线的一部分，但发现这里的矩形块遮不住线条 。

步骤2

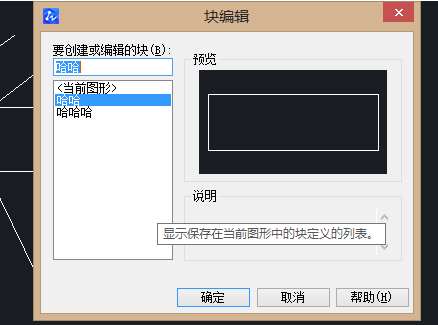

可以使用鼠标对矩形块进行双击操作，会弹出“块编辑”对话框，在命令行中输入WIPEOUT指令，按回车键确认 。

步骤3

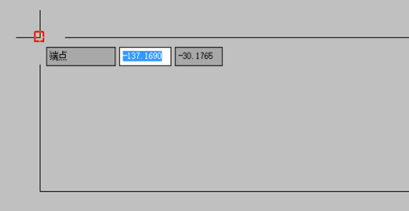

可以根据CAD软件命令行出现的指示依次连接块边缘的每个点，练成一个闭合的图形，之后按下空格键 。

步骤4

选中块，再点击右旁的“前置”按钮 。

步骤5

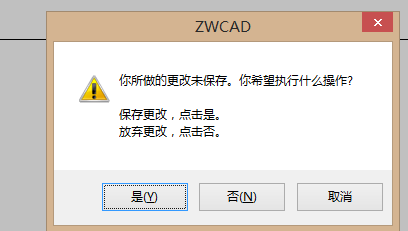

关闭编辑器并进行保存 。

步骤6

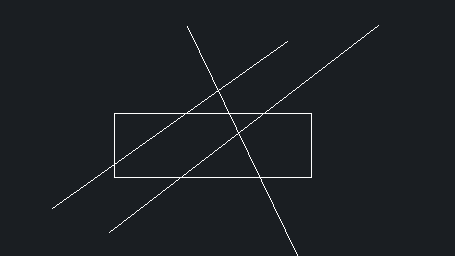

可以发现对块进行拖动操作，都能遮住线条了，执行结果如下图所示。

---
