ug加工模板制作教程

很多小伙伴不知道怎么使用ug加工模板制作，下面一起来看看具体的操作步骤吧。

材料/工具

电脑、ug软件

方法

步骤1

打开UG软件，新建一个空的图档，名称很重要，要简单明了。

步骤2

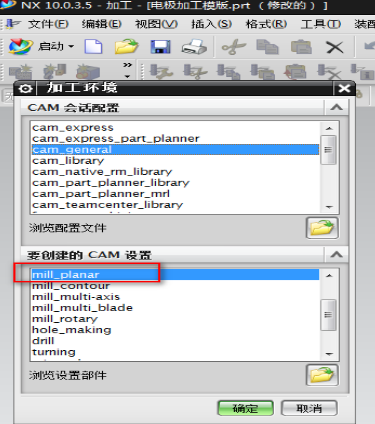

新建完后，直接进入加工，还是先选择软件的模版mill_planar。

步骤3

进入加工界面以后，先设置坐标MCS和WORKPIECE。

步骤4

MCS主要设置默认的安全高度，WORKPIECE主要设置一个初始的毛胚，以后只要这个模版就会自动加载。

步骤5

进入机床视图，创建常用的刀具。只要是用的刀具都可以提前创建出来，如果是自动换刀的机床需要设置刀具号与长度补偿。

步骤6

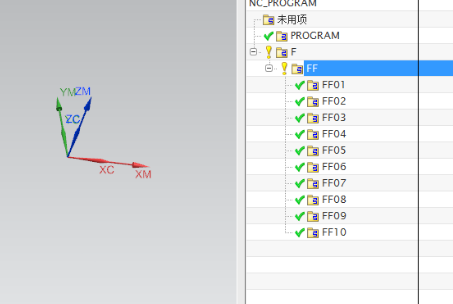

进入程序视图，首先创建一些程序组。

步骤7

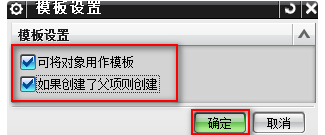

程序组创建完成以后，下面就要创建常用的加工策略。可以按照想要的加工思路来创建。这里的策略参数一定要设置好，后续就不用再改来改去了。包含转速进给余量公差都可以设置好。

步骤8

设置好常用加工策略，常用加工刀具，安全高度与几何体。

步骤9

模版设置完成以后，开始添加到UG内部。找到UG安装位置，可以用鼠标右键找到属性，打开文件夹位置。

步骤10

找到模版图档PRT放置位置，路径为：（X:\Program Files\Siemens\NX 10.0\MACH\resource\template_part\metric ），然后把创建好的图档复制在这里面。

步骤11

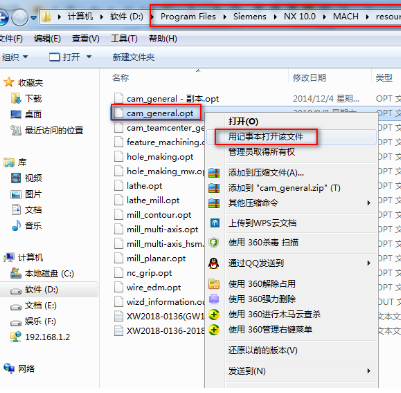

找到模版名称添加位置，路径为：（X:\Program Files\Siemens\NX 10.0\MACH\resource\template_set）。找到cam_general文件右键用记事本格式打开。

步骤12

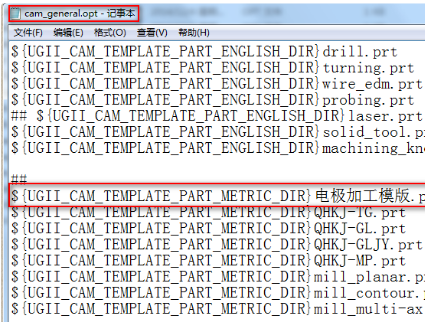

打开以后，在下面复制一行，然后把PRT前面的名字改成个人模版文件名称，这里需要注意不要打错名字，改完保存文件即可。

步骤13

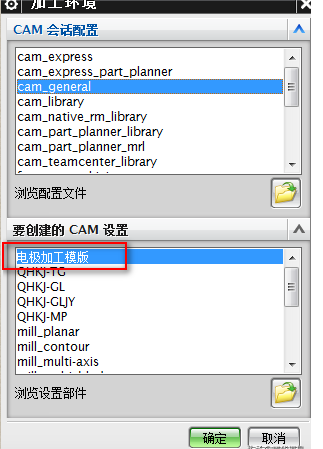

添加完成后，重新打开UG软件，新建图档，进入加工界面。

---
