Altium Designer 09(AD09)中PCB测量距离的方法

学习Altium Designer 09(AD09)的PCB布线过程中经常需要用到距离测量的工具测量两个元器件之间的距离，那么Altium Designer 09(AD09)中PCB怎么测量距离呢？下面一起来学习。

材料/工具

电脑

方法

步骤1

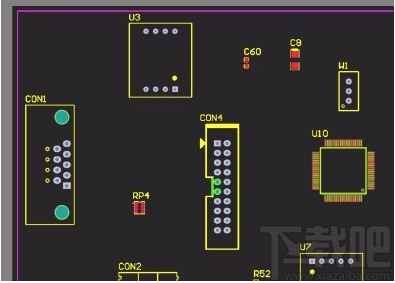

打开软件进入到软件主界面，在软件中打开一个需要测量距离的工程文件。

步骤2

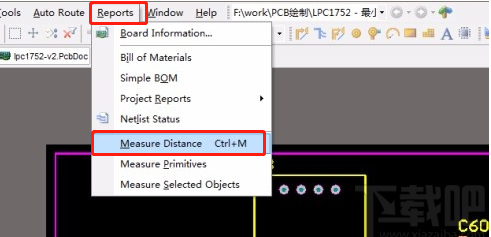

在界面顶部的菜单栏中找到“Reports”选项，点击该选项会出现一个下拉框，在下拉框中选择“Measure Distance”选项，就可以开始测量距离了。

步骤3

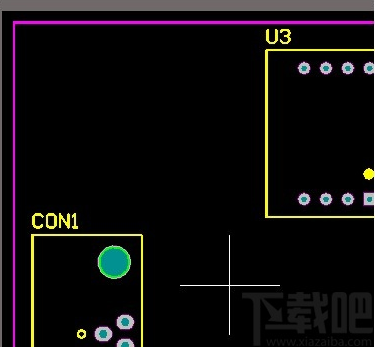

这时候鼠标变成了一个十字光标，在图中任意点击两个点就可以测量两点之间的距离。

步骤4

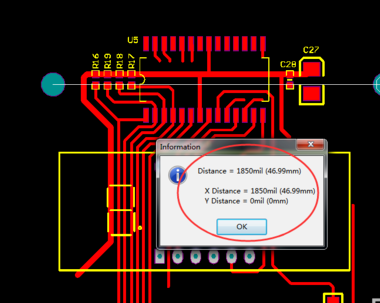

弹出实际的测量值大小，包括mil和mm两种单位。X和Y分别代表两点之间的水平和垂直距离。

---
