solidworks怎么绘制内螺纹

在设计中有时候需要处理一下螺纹类的零件，因此需要掌握螺纹的画法。那么solidworks怎么绘制内螺纹呢？下面一起来学习方法吧。

材料/工具

solidworks软件

方法

步骤1

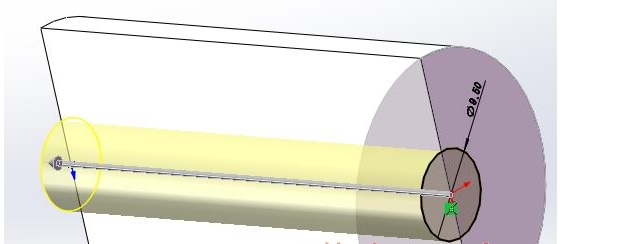

打开solidworks软件，使用【特征】、【拉伸切除】在圆柱中心用直径9.5的圆形轮廓切除实体生成一个孔。

步骤2

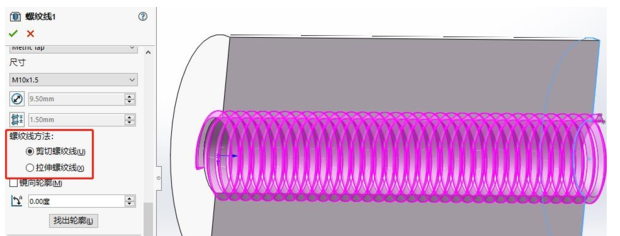

使用【特征】、【螺纹线】功能在给孔添加螺纹线特征，设置螺纹规格。

步骤3

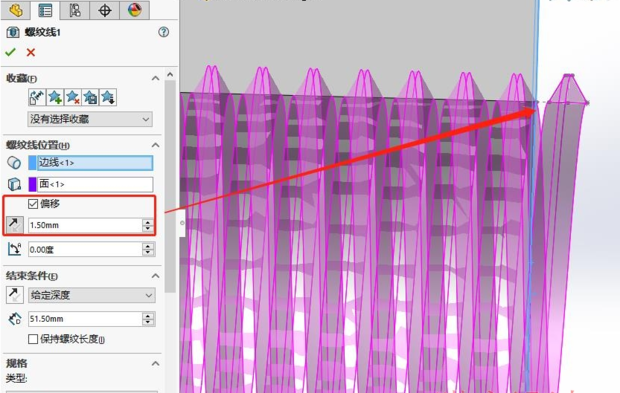

圆柱总长为50，螺纹深度51.5可以让螺纹线完全贯穿圆柱体，选择“螺纹线的方法”即可完成内螺纹的设置。

---
