CAD怎么设置多段线的宽度

在CAD中绘制图形时，多段线是我们经常需要使用的一种命令，我们通过设置多段线的宽度可以得到不同的图形，今天我们就来看看在CAD中是如何设置多段线的宽度的吧。

操作方法

【步骤01】

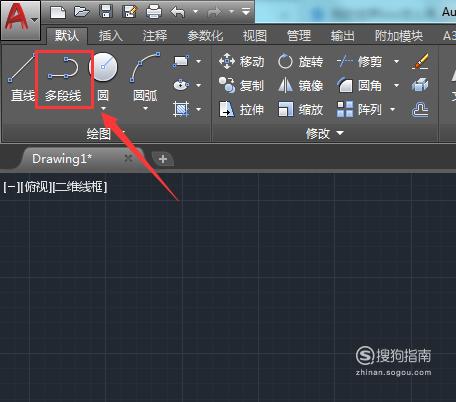

首先我们将CAD这款软件打开，打开CAD之后在绘图里找到多段线命令，如图所示：

【步骤02】

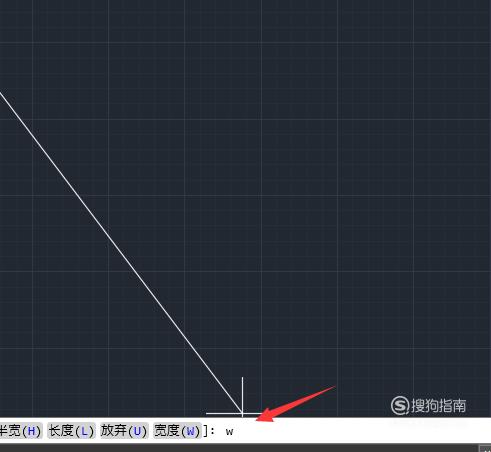

选择多段线选项我们在绘图区里点击指定第一点，然后在命令行内输入W命令，如图所示：

【步骤03】

输入W命令之后按下回车键提示我们输入起点的宽度，在此我们输入10，如图所示：

【步骤04】

输入好起点的宽度之后再按下回车键要求我们输入端点的宽度，再此我们输入30，如图所示：

【步骤05】

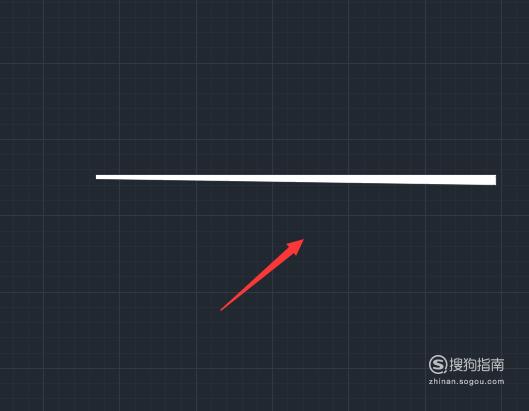

输入好参数之后我们点击鼠标左键就得到了调整宽度之后的直线，其效果如图所示：
