CAD中如何用多段线画箭头

在使用CAD绘制图形时，常常需要绘制箭头，而绘制箭头的方法也是多种多样的，下面我们就来看看在CAD中如何用多段线画箭头的吧。

操作方法

【步骤01】

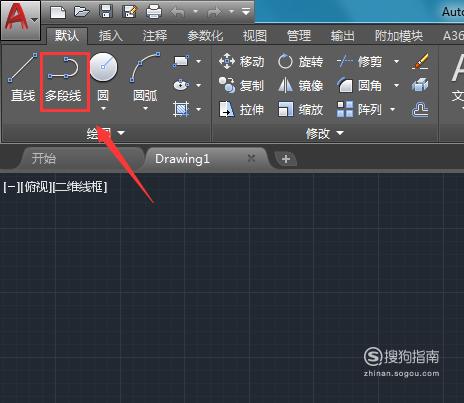

打开CAD之后才绘图菜单里找到多段线选项，如图所示：

【步骤02】

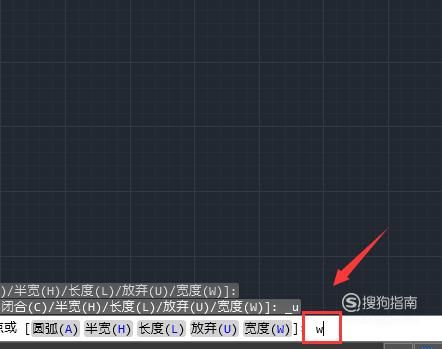

选择多段线在绘图区里点击鼠标左键，然后在命令行内输入W命令，如图所示：

【步骤03】

输入W命令之后按下回车再输入起点的宽度，如图所示：

【步骤04】

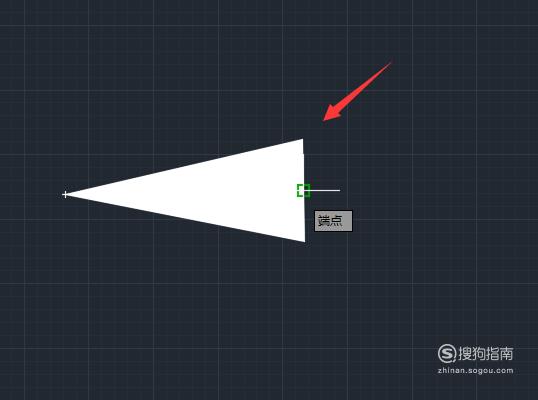

输入起点的宽度之后按下回车拖动鼠标左键就得到了箭头，如图所示：

【步骤05】

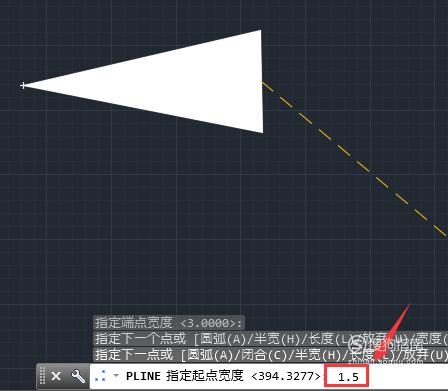

然后再在命令行内输入W命令，按下回车再输入起点的宽度，如图所示：

【步骤06】

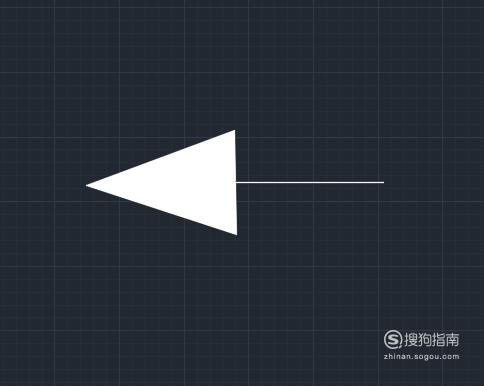

输入起点宽度之后，再输入端点的宽度，最后我们的箭头就绘制好了，如图所示：
