机械制图之手柄画法

CAD是一款功能强大的平面图形绘制软件，我们使用该软件可以进行机械图纸的绘制，下面我们就来看看使用CAD如何绘制手柄的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

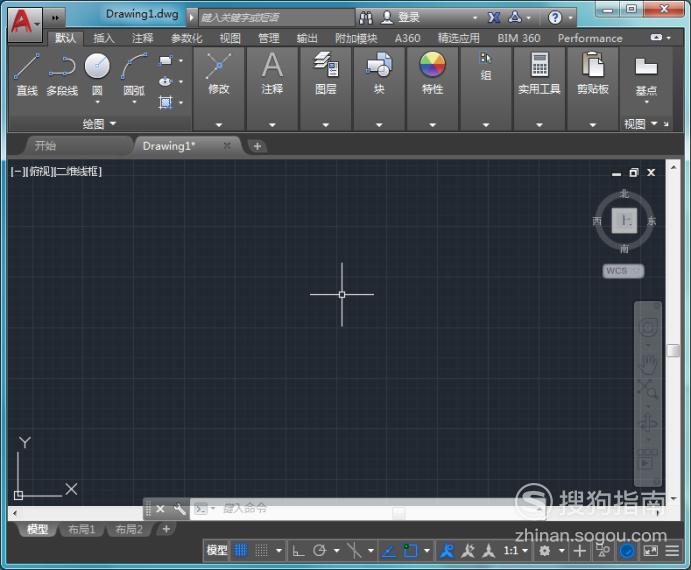

我们在桌面上找到CAD的快捷图标，双击打开CAD这款软件，如图所示：

【步骤02】

打开CAD之后在上面的工具区里找到矩形工具，如图所示：

【步骤03】

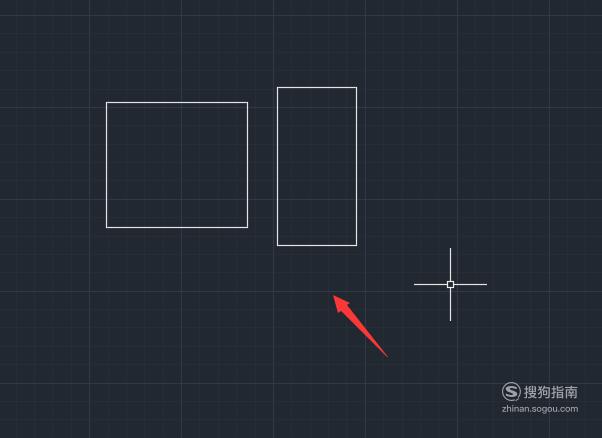

使用矩形工具在绘图区里绘制如图所示的两个矩形，如图所示：

【步骤04】

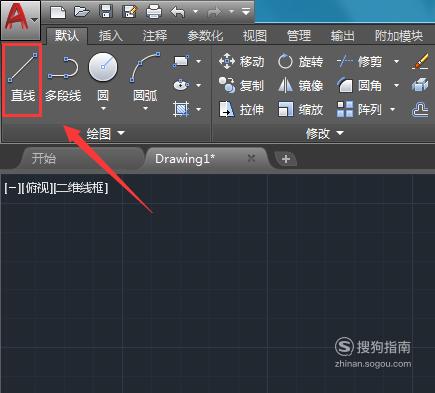

再在工具区里找到直线命令，如图所示：

【步骤05】

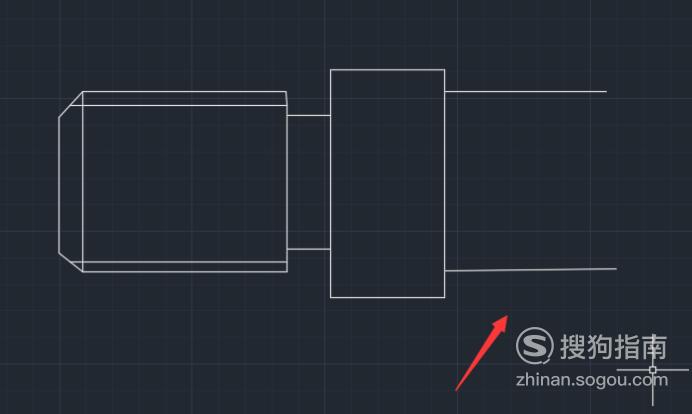

使用直线命令在绘图区里绘制如图所示的直线：

【步骤06】

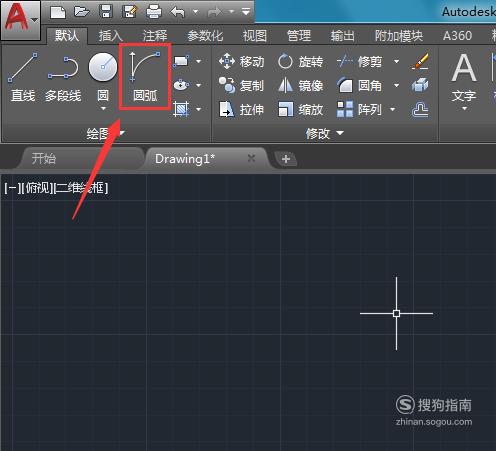

然后再在工具区里找到圆弧选项，如图所示：

【步骤07】

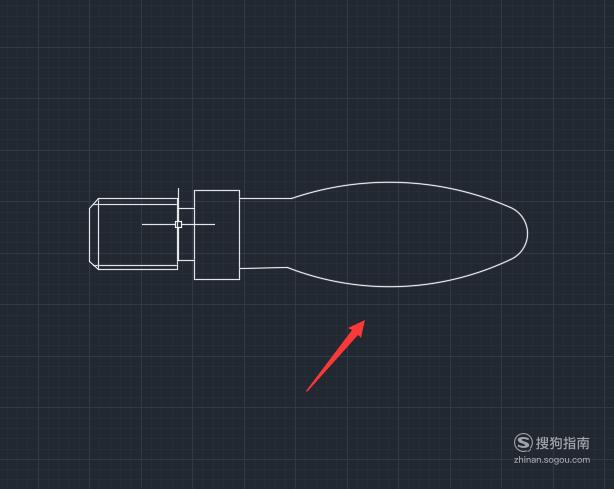

选择圆弧命令在图中绘制三段圆弧，如图所示：

【步骤08】

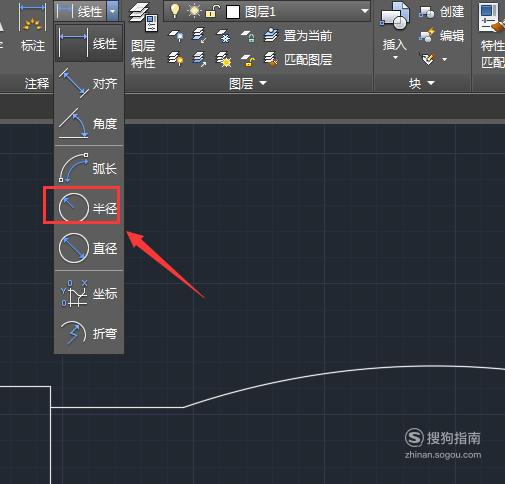

绘制好圆弧之后，再在标注里找到半径选项，如图所示：

【步骤09】

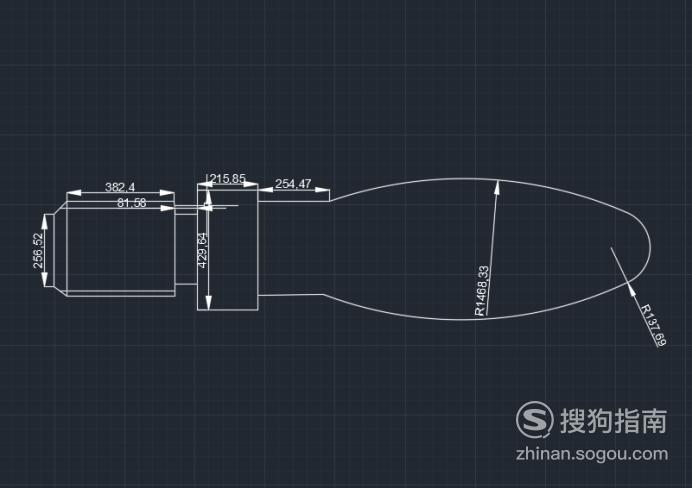

使用半径标注选项对圆弧进行标注，然后在选择直线标注，对图中的直线进行标注，这样我们手柄就绘制好了，如图所示：
