cad怎么画电视墙立面图

CAD是一款功能强大的图形绘制软件，它在工程建筑绘图方面的运用是越来越广，下面我们就来看看使用cad是怎么画电视墙立面图的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

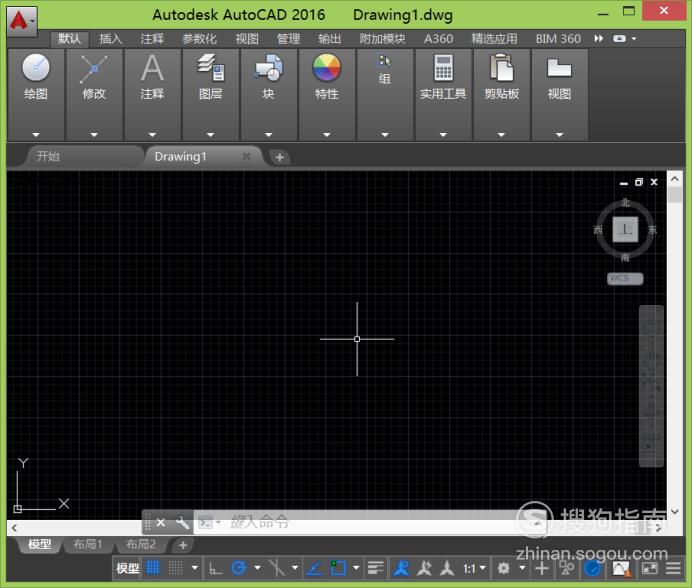

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

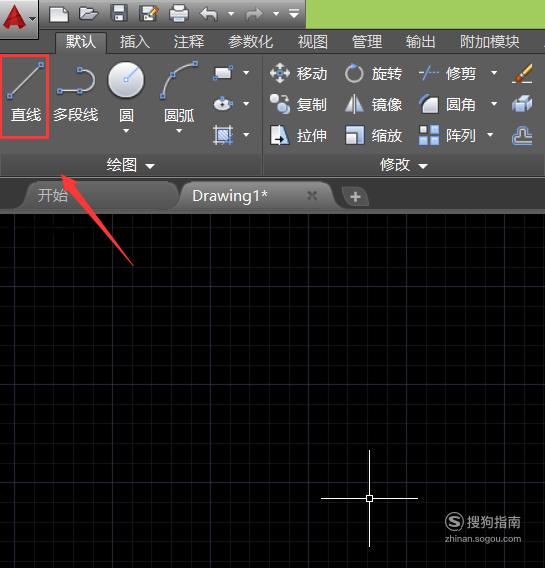

在该界面内找到直线命令，如图所示：

【步骤03】

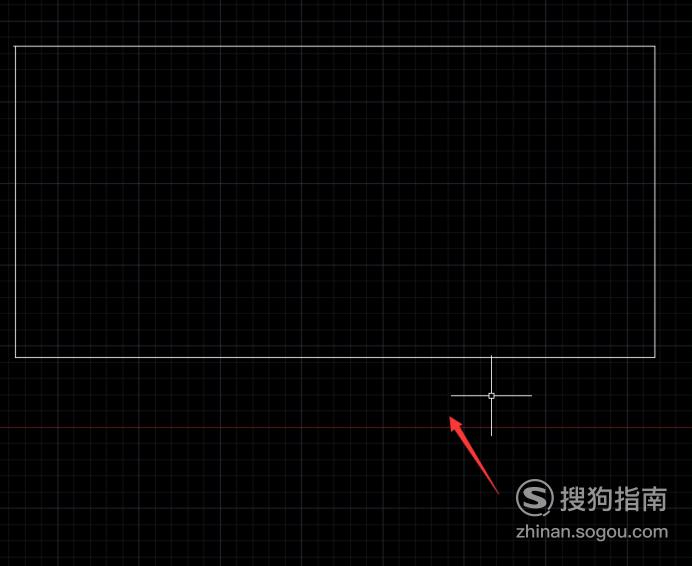

选择直线命令在绘图区里绘制一个矩形作为立面墙体，如图所示：

【步骤04】

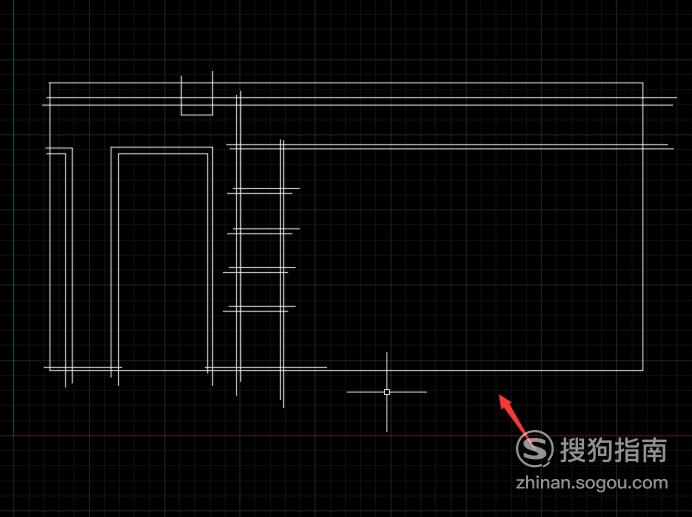

再使用直线命令，在墙体上画出电视结构线，如图所示：

【步骤05】

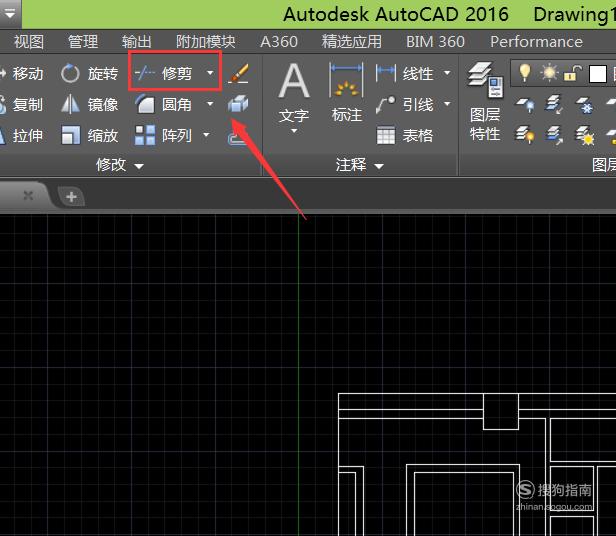

绘制好以后，在找到修剪命令，如图所示：

【步骤06】

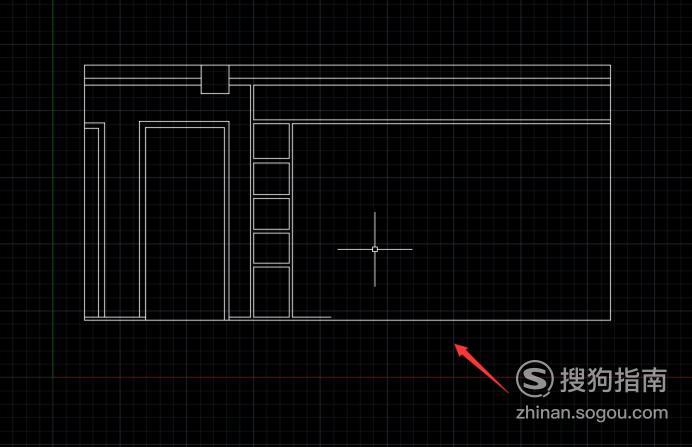

使用修剪命令，将多余的线剪掉，如图所示：

【步骤07】

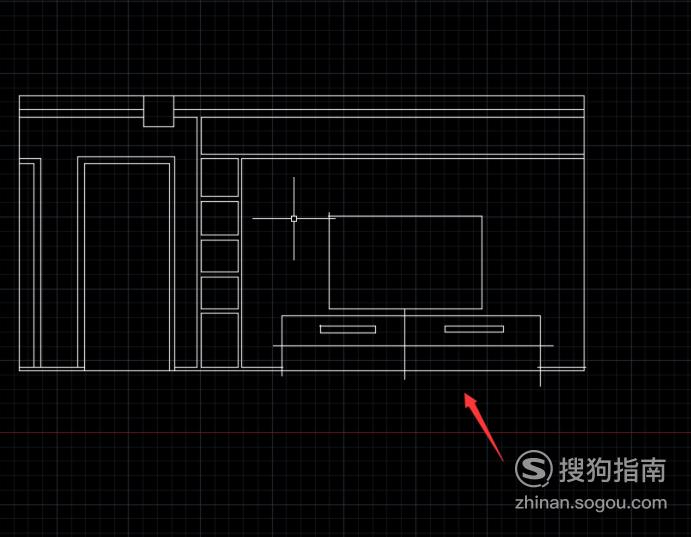

继续使用直线命令，在电视结构处画出电视机，如图所示：

【步骤08】

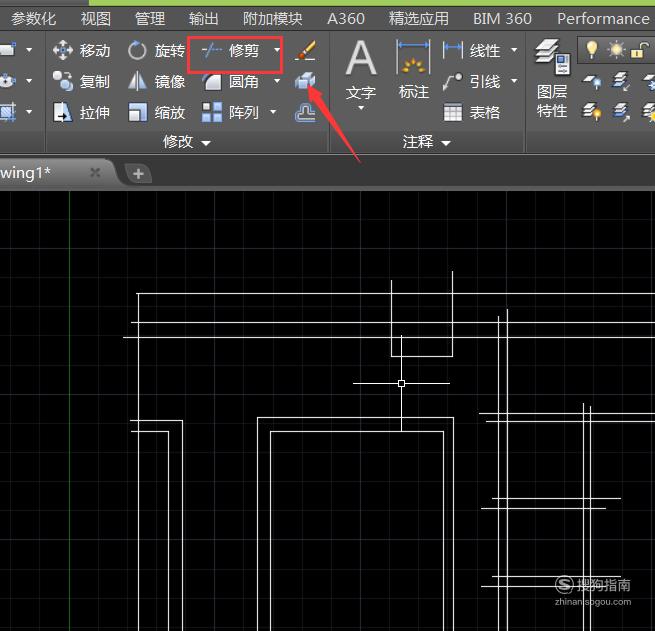

再在菜单区里找到修剪命令，如图所示：

【步骤09】

使用修剪命令将电视上多余的线剪掉，如图所示：

【步骤10】

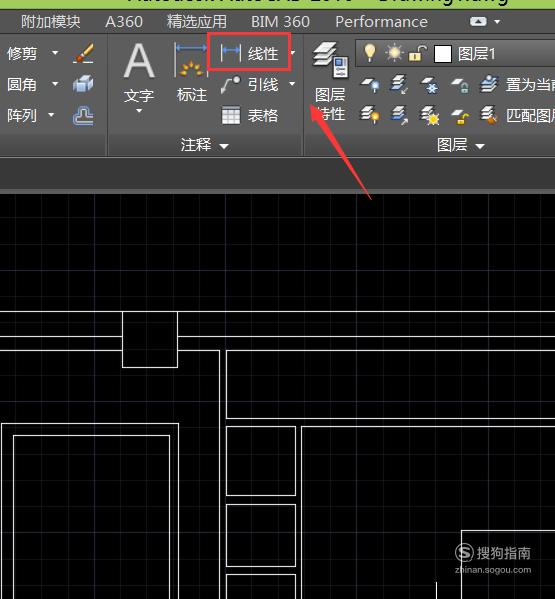

再在菜单区里找到标注选项，如图所示：

【步骤11】

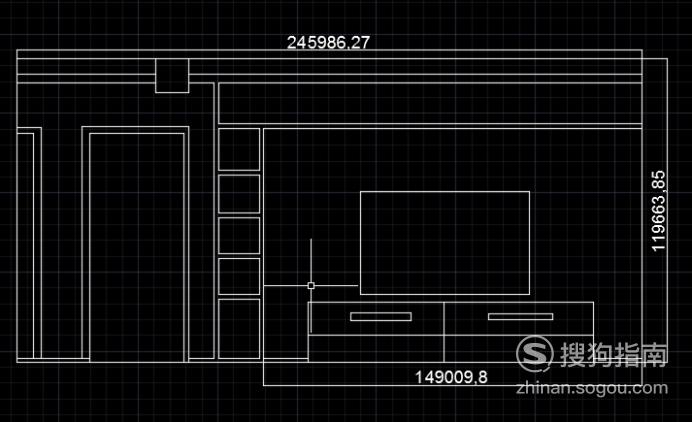

使用标注命令，为我们的电视立面墙标注上尺寸，这样我们的电视墙立面图就画好了，如图所示：
