cad转pdf怎么转

cad转pdf怎么转呢，通过转换我们就可以在没有安装cad软件的情况下进行查看我们的图形了，下面小编就带领大家来看看cad转pdf是怎么操作的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入其操作界面，如图所示：

【步骤02】

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们需要的图形文件，如图所示：

【步骤03】

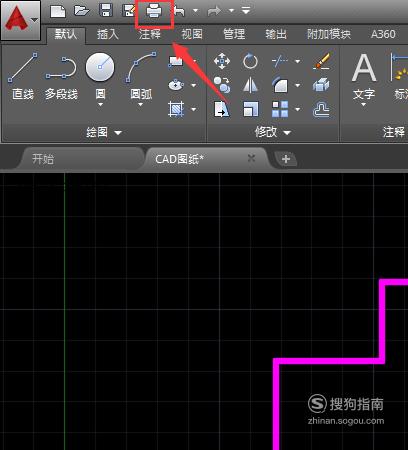

打开图形文件后，在上面的菜单里找到打印选项，如图所示：

【步骤04】

点击打印选项，在弹出的对话框内找到打印机绘图仪名称选项，在其内选择dwg to pdf.pc3选项，如图所示：

【步骤05】

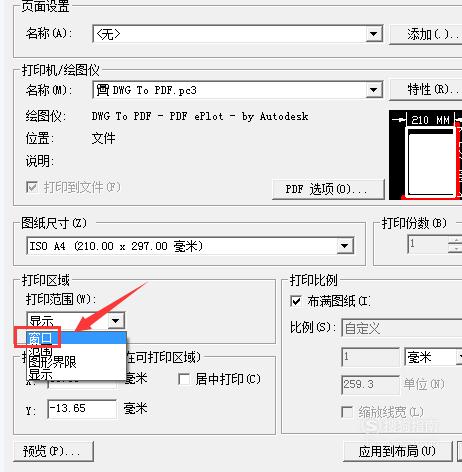

再在该对话框内找到显示范围选项，在显示范围里选择窗口选项，如图所示：

【步骤06】

点击窗口选项进入绘图区，在绘图区里选择图形的范围，如图所示：

【步骤07】

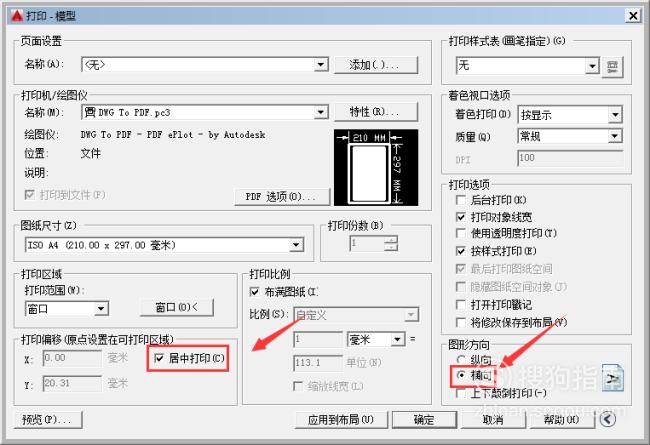

选择图形范围后，回到打印设置里，在该对话框内勾选居中打印，图形方向为横向，如图所示：

【步骤08】

将所有的参数设置好以后，点击确定弹出浏览打印文件对话框，在该对话框内给文件起个名字，如图所示：

【步骤09】

点击保存PDF格式文件就生成了，在保存的路径里就可以找到该文件了，如图所示：

【步骤10】

双击打开该图形文件看看效果吧，如图所示：
