CAD中如何设置线宽显示

我们在使用CAD进行绘图时，常常需要使用不同的线型和线宽，下面小编就带领大家来看看CAD中如何设置线宽显示的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

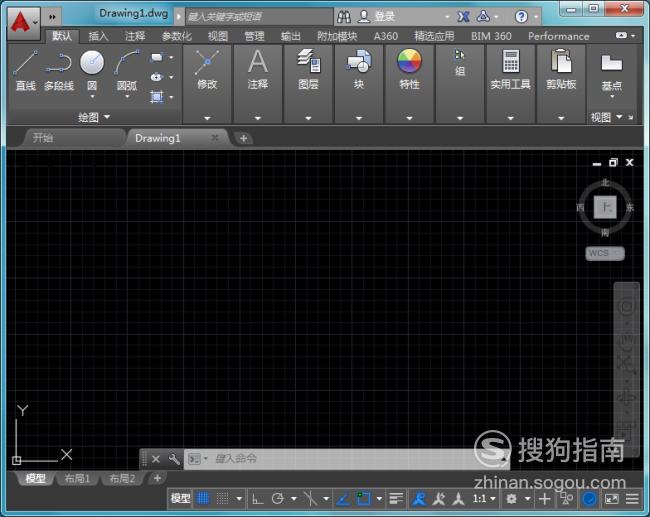

双击CAD的快捷图标，打开CAD这款软件，进入其操作界面，如图所示：

【步骤02】

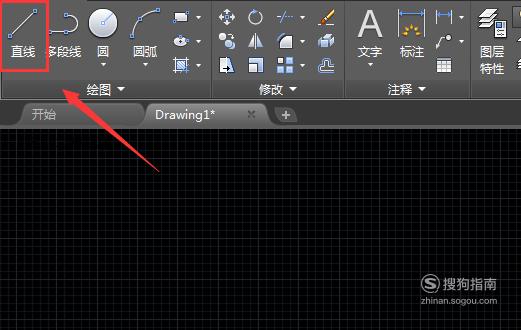

在上面的菜单区里找到直线命令，如图所示：

【步骤03】

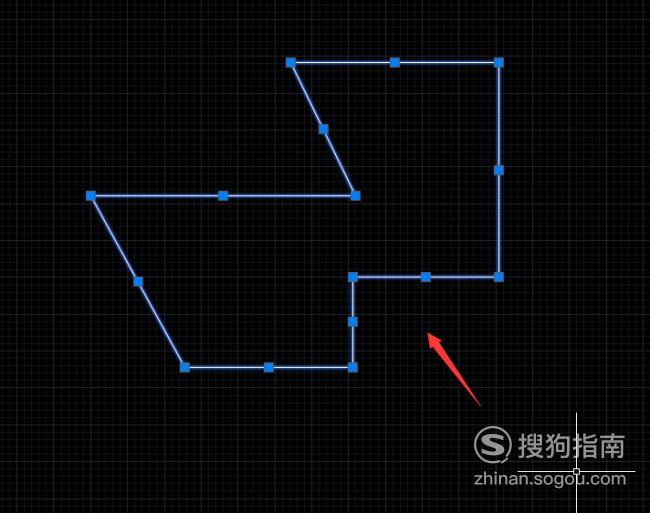

使用直线命令，在绘图区里绘制一个图形，并将该图选全部选择，如图所示：

【步骤04】

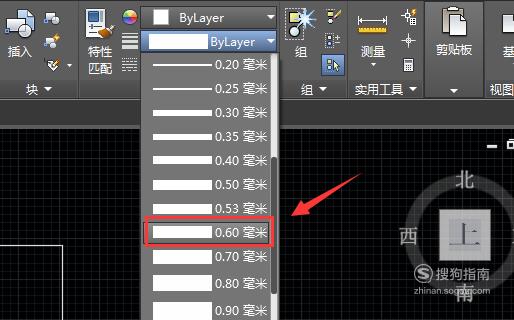

在上面的菜单区里找到线宽选项，点击线宽设置在其下拉列表里找到我们需要的线宽，如图所示：

【步骤05】

点击我们选择的线宽，可以看到我们的图形没有显示出来，如图所示：

【步骤06】

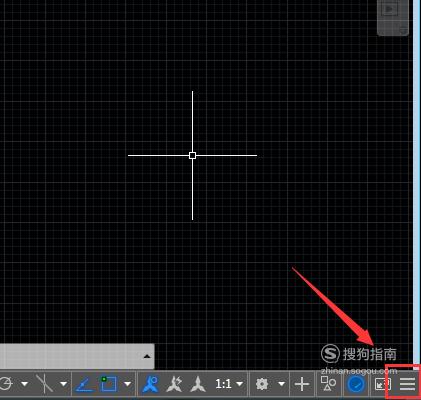

在CAD软件的右下键找到自定义选项，如图所示：

【步骤07】

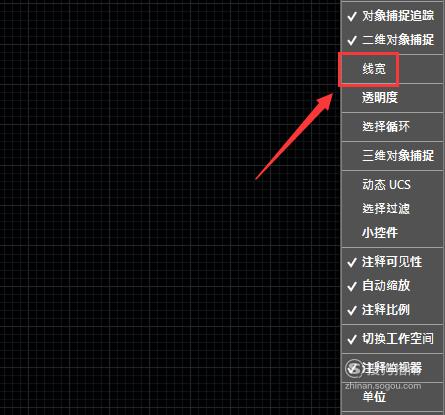

点击自定义选项，在其列表里找到线宽选项，将线宽勾选，如图所示：

【步骤08】

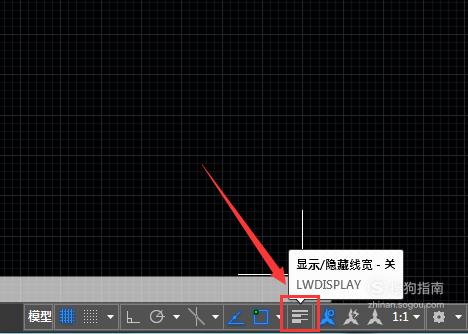

勾选线宽选项后，在下面的就可以找到显示/隐藏线宽选项了，如图所示：

【步骤09】

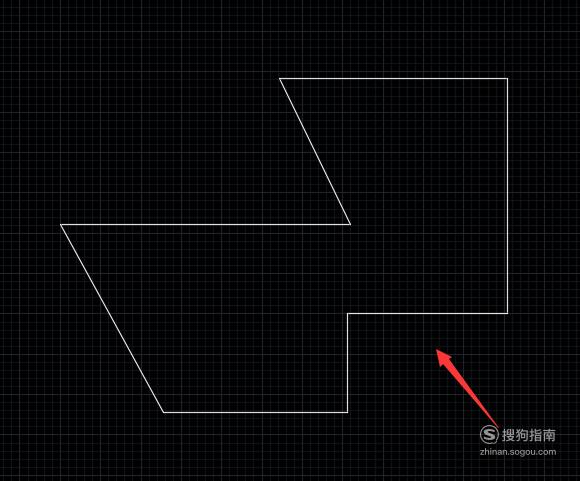

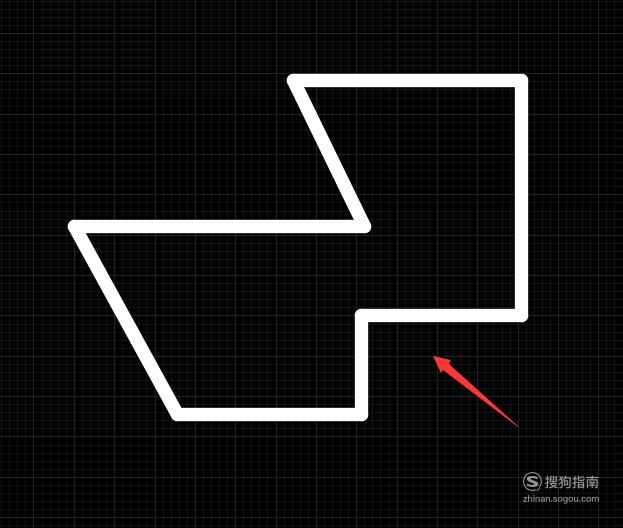

将显示/隐藏线宽选项勾选，勾选该选项后可以看到我们刚刚设置线宽的图形的线宽就显示出来了，如图所示：
