CAD拉伸命令怎么用

在cad中如何完成拉伸命令的操作，让小编教给你操作指南。

工具/材料

AutoCAD2007

基点拖动法：

【步骤01】

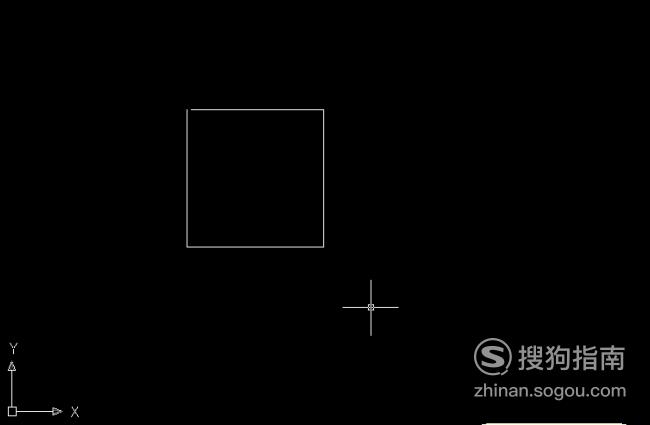

首先小编打开一个工作样图做为例子。如图所示：

【步骤02】

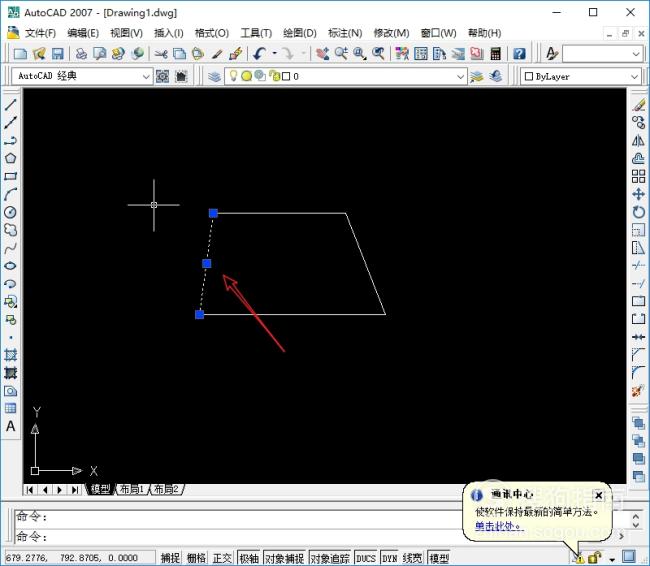

点击工作窗口中创建的梯形图形，出现线段选择指示基点。如图所示：

【步骤03】

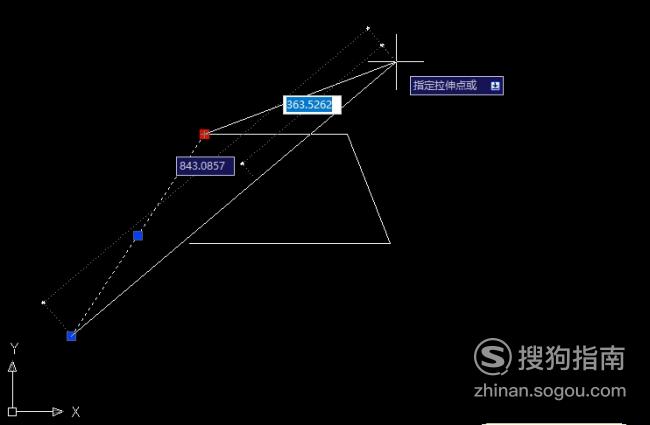

拖动线段的端点基点拉伸或者是缩短，完成线段的拉伸操作。如图所示：

拉伸命令法：

【步骤01】

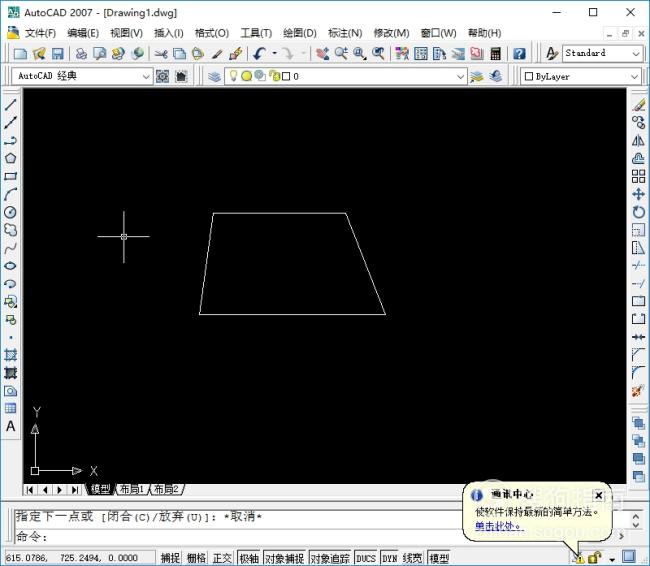

点选工作窗口右侧的拉伸命令。此步骤和2步骤并无先后循序，但一定要注意选取的时候要选择拉伸的线段。如图所示：

【步骤02】

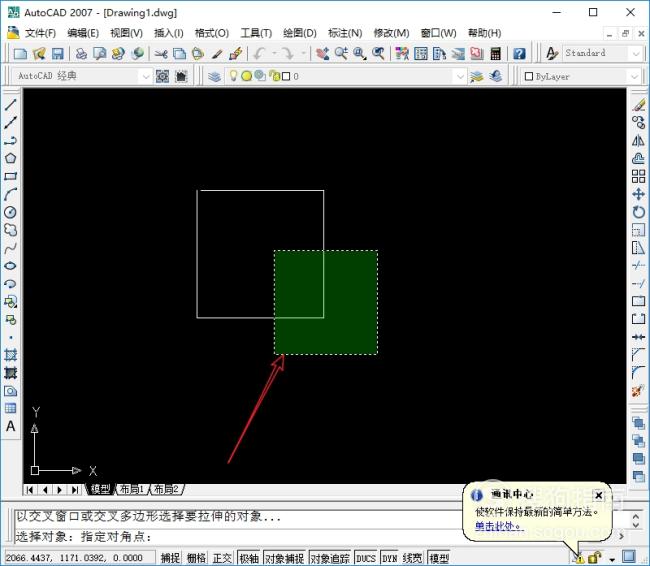

然后选择需要拉伸的图形或者线段，不是所有图形。如图所示：

【步骤03】

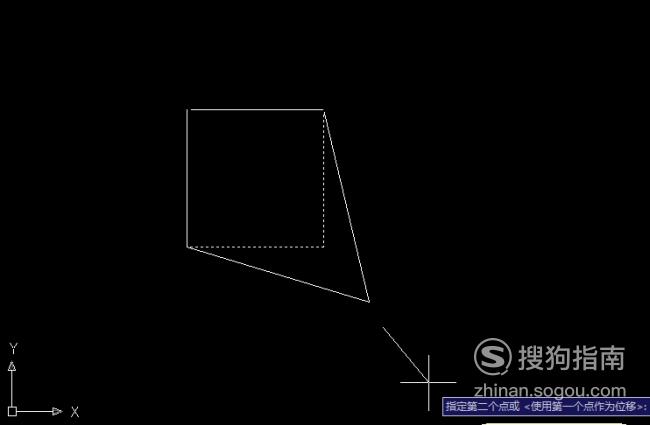

选择后按空格确定，然后选择拉伸的基点位置。如图所示：

【步骤04】

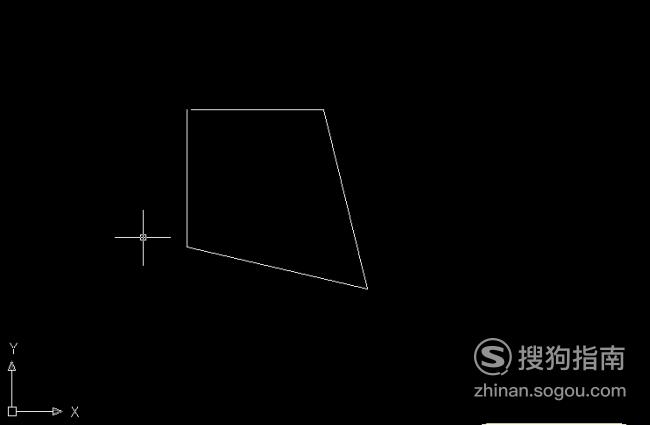

点击鼠标左键确认后，完成线段的拉伸。如图所示：
