cad如何创建块

怎么样在cad里创建一个块文件，让小编教给你操作指南。

工具/材料

AutoCAD2007

操作方法

【步骤01】

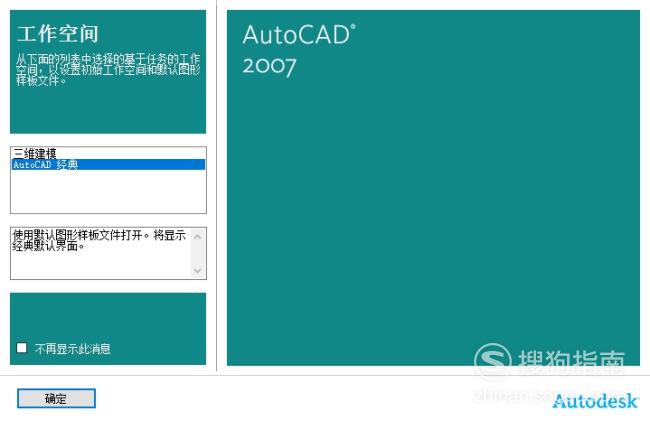

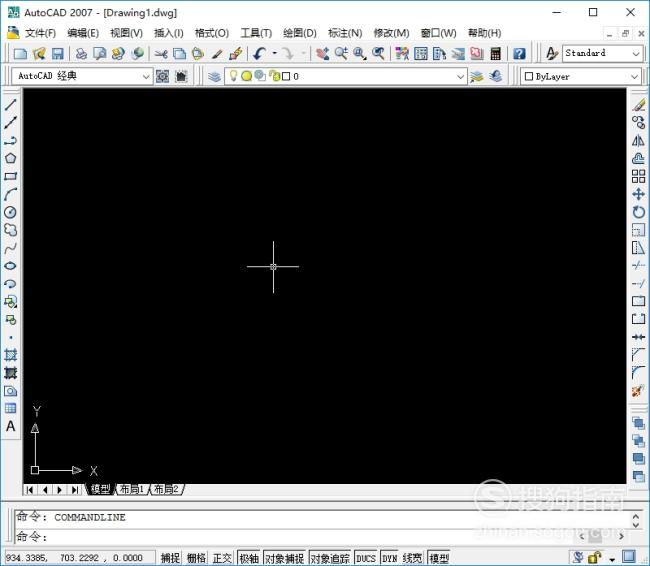

首先打开一个工作样图作为例子。如图所示：

【步骤02】

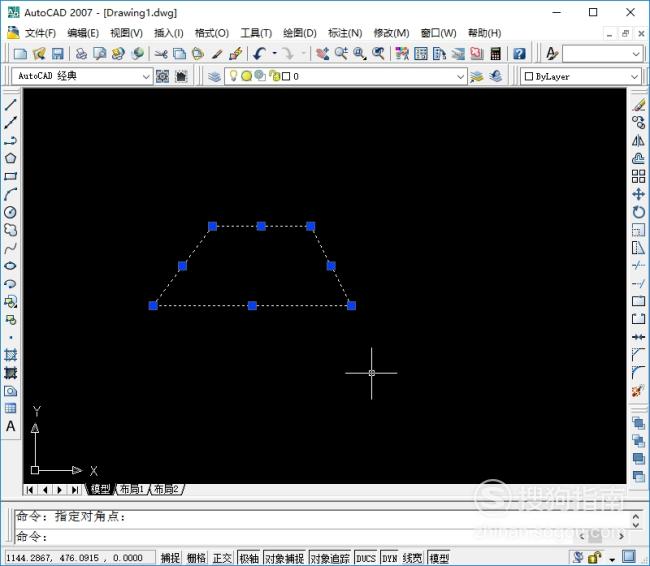

使用线段的方式画一个梯形图形。如图所示：

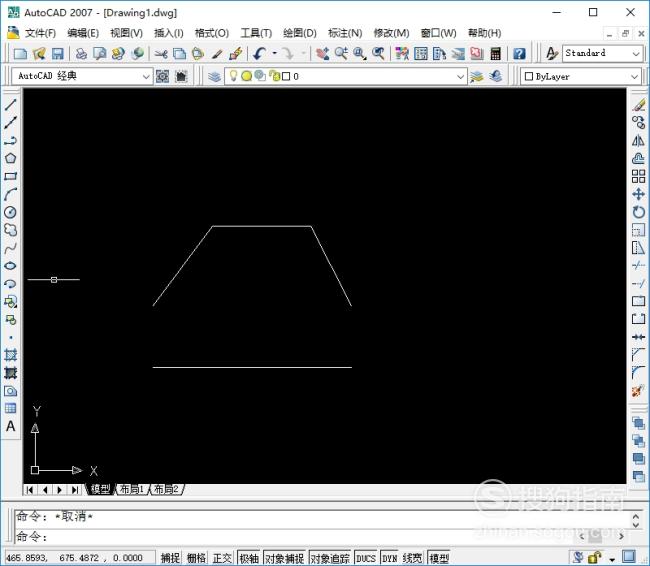

【步骤03】

目前梯形图形为线段组成，并不是一个块，每一条线段都可以单独移动。如图所示：

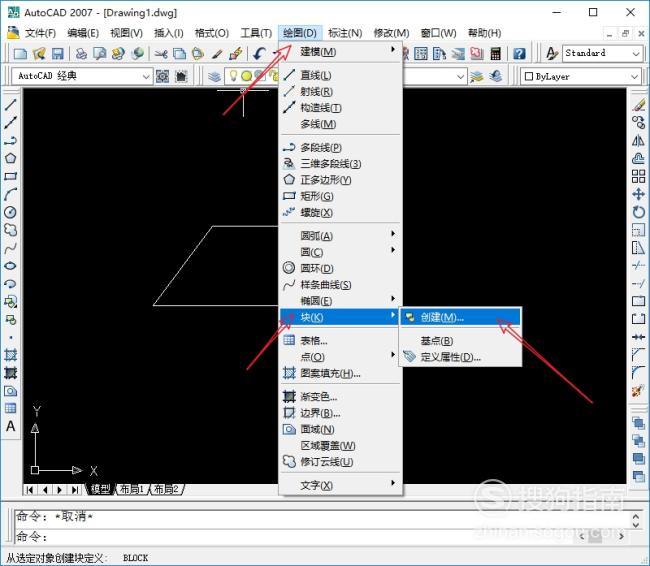

【步骤04】

点击工具栏中的绘图标签，打开下拉菜单选择创建块命令。如图所示：

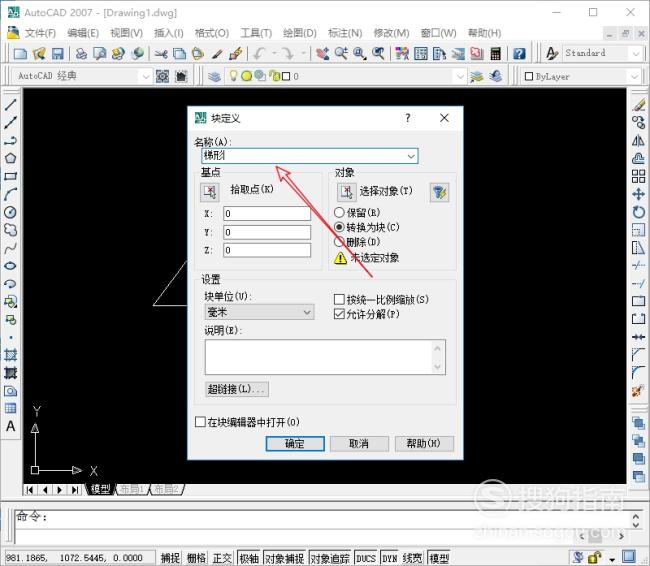

【步骤05】

在名称栏中输入梯形名称。如图所示：

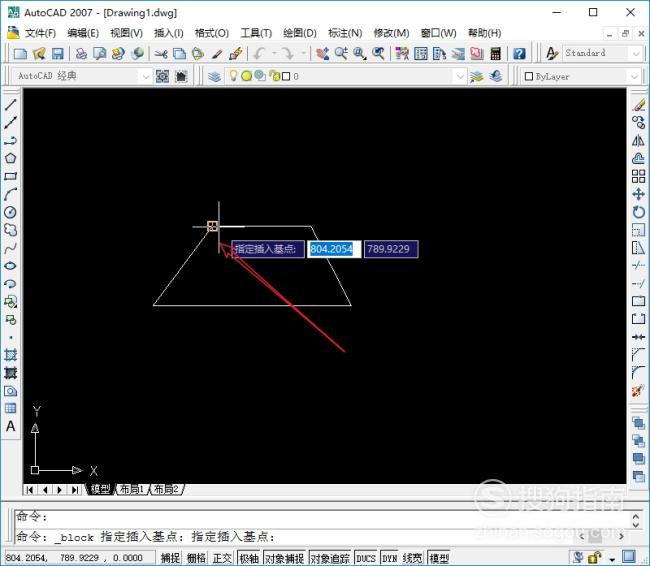

【步骤06】

点击拾取点按钮，并选择梯形图形上任意一个插入基点。如图所示：

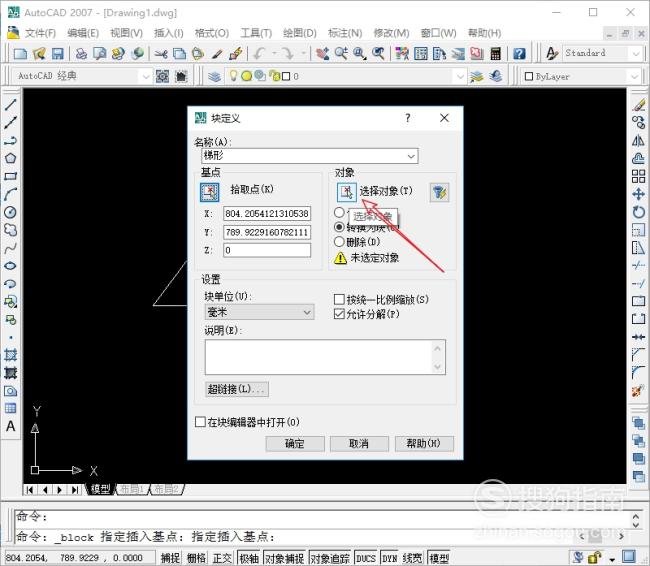

【步骤07】

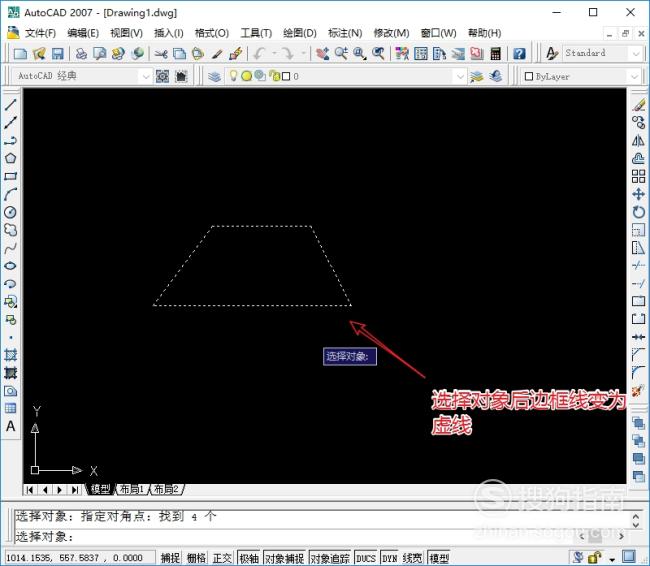

点击选取对象按钮，并选择梯形图形后点击确定完成块创建。如图所示：

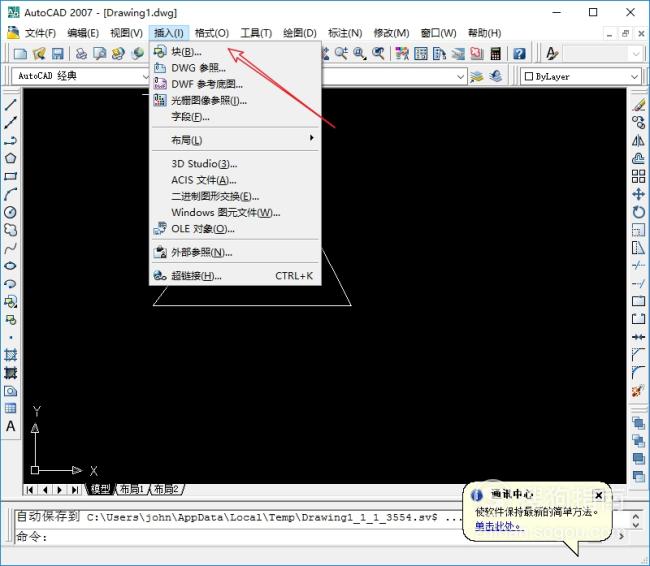

【步骤08】

测试块是否创建成功，需要在工具栏中切换到插入标签，并选择块命令。如图所示：

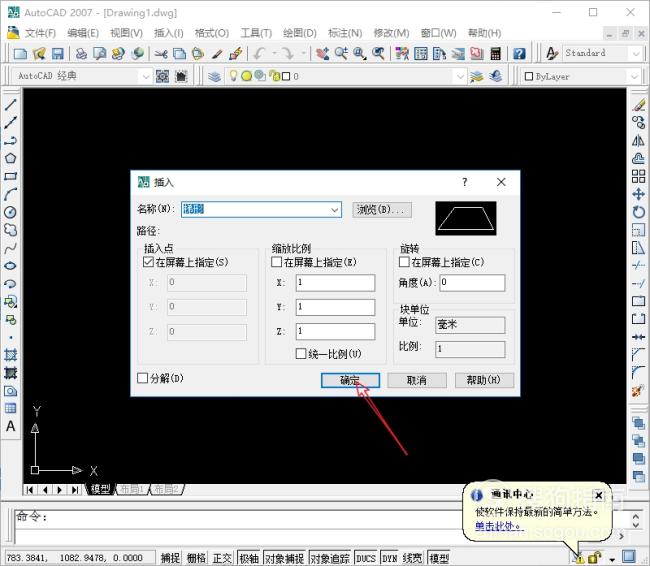

【步骤09】

找到新创建的块，点击确定后再工作窗口中插入新建块。如图所示：

【步骤10】

可以查看一下块与线段的区别。如图所示：
