如何将CAD图导入PS中

如何将CAD中的dwg工程图导入到ps中进行编辑，让小编教给你操作指南。

工具/材料

AutoCAD2007

操作方法

【步骤01】

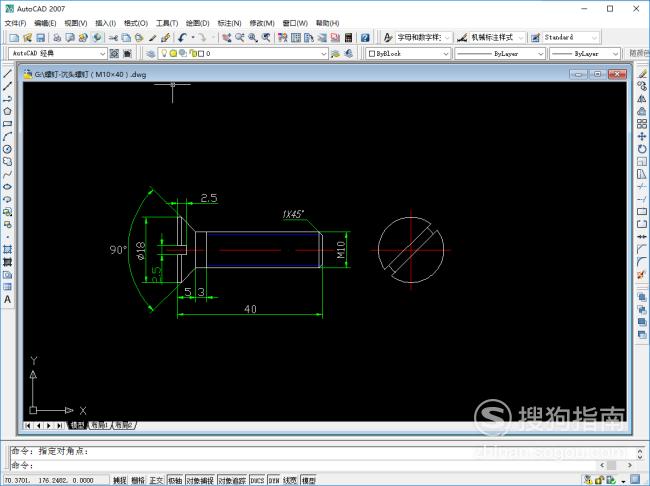

首先打开一个dwg工程图样图做为例子。如图所示：

【步骤02】

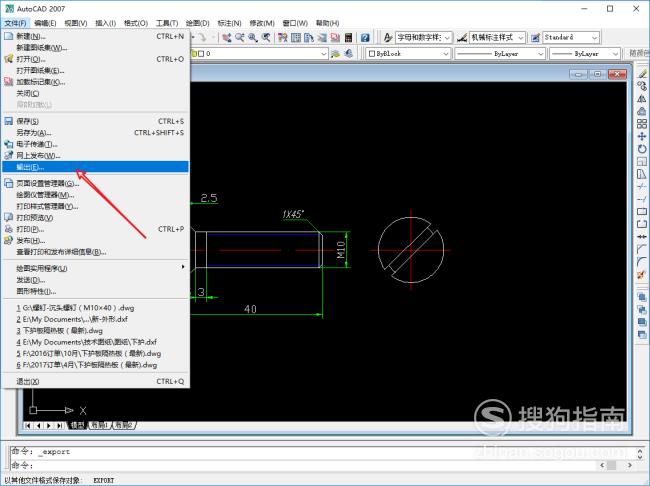

点击工具栏中的文件标签，在下拉菜单中选择输出命令。如图所示：

【步骤03】

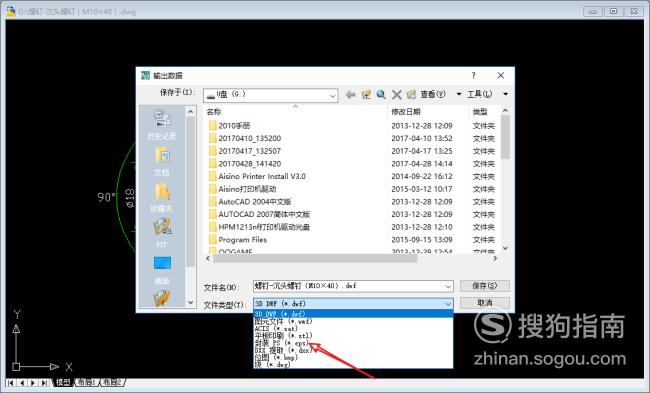

在输出设置面板中，设置输出格式为eps格式，如图所示：

【步骤04】

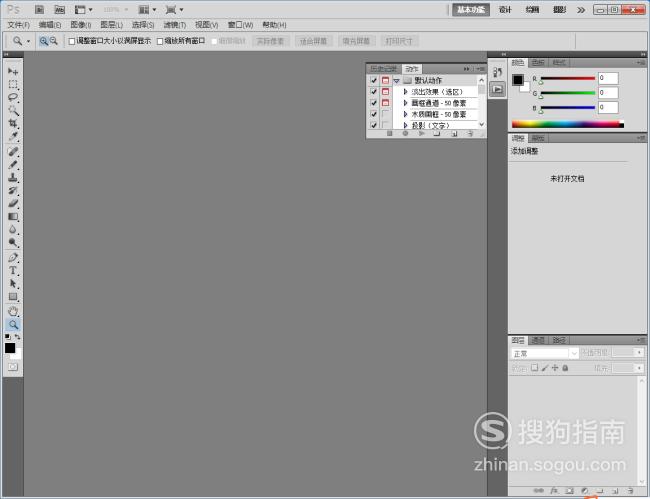

点击确定后保存，该工程图被转换为eps文件格式，打开Photoshop软件。如图所示：

【步骤05】

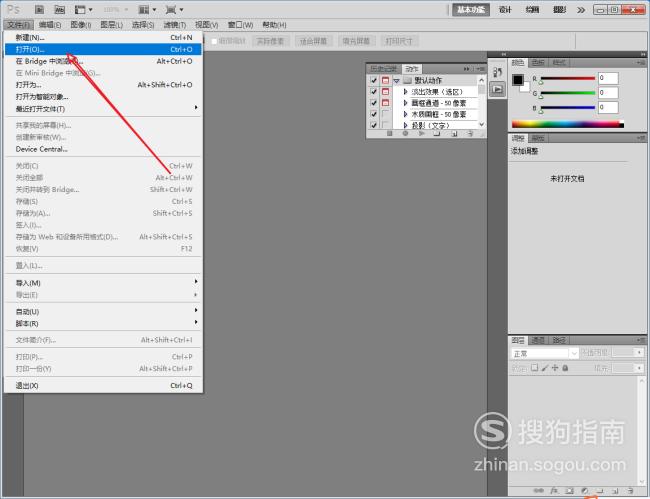

使用文件中的打开命令打开刚刚保存的esp文件。如图所示：

【步骤06】

CAD的工程图被导入到ps中进行编辑修改。如图所示：

【步骤07】

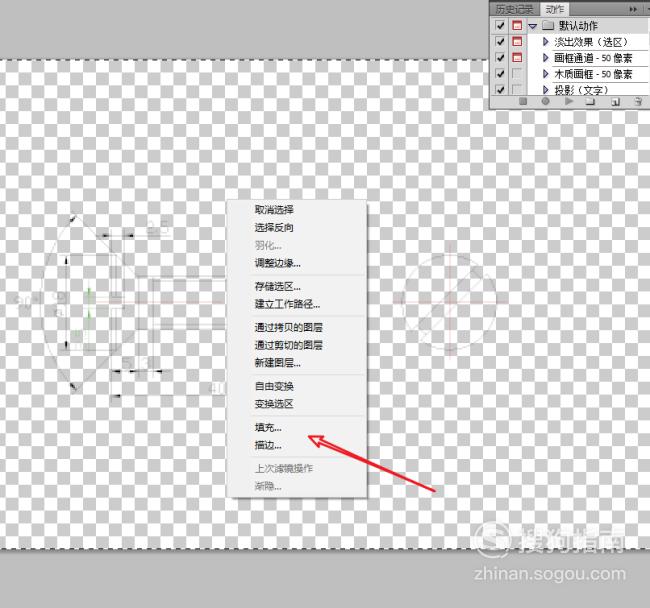

先使用ctrl+a组合快捷键全选画布，然后在画布上点击鼠标右键，在右键面板中选择填充命令。如图所示：

【步骤08】

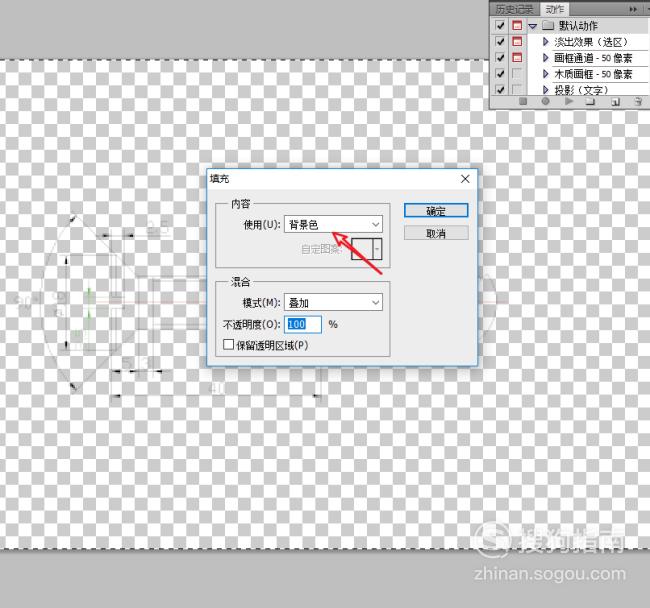

选择白色为填充背景色，并将混合模式选择为叠加。如图所示：

【步骤09】

确定后得到一个清晰的可编辑样图。如图所示：
