CAD怎么标注标高符号

在autocad中怎么去标注标高符号，让小编教给你操作指南。

工具/材料

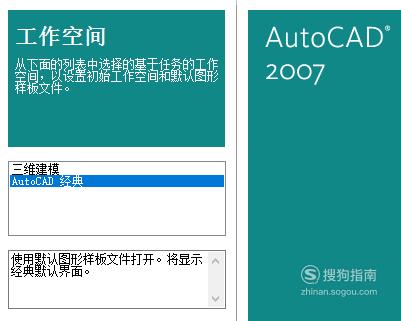

autocad2007

绘制标高符号

【步骤01】

首先打开一个工程样图作为例子。如图所示：

【步骤02】

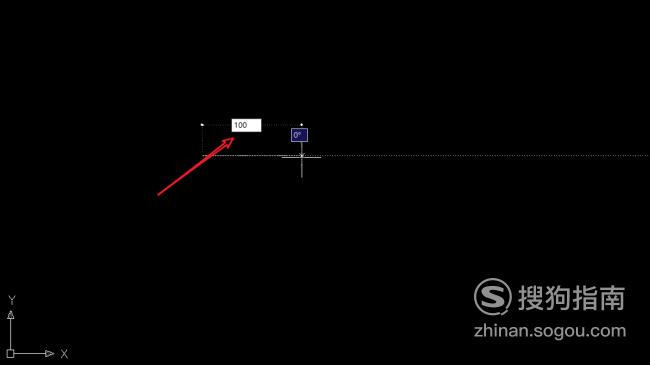

选取线段工具画一条长度100的线段。如图所示：

【步骤03】

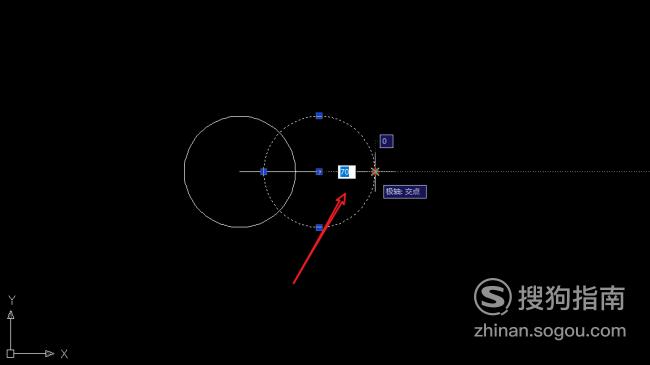

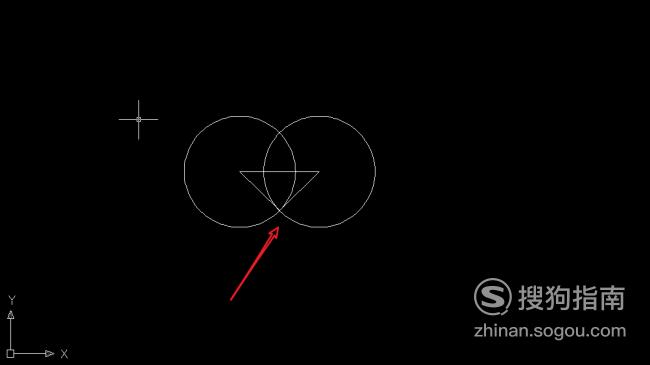

以线段的两头端点为圆心，分别画个半径为70的圆。如图所示：

【步骤04】

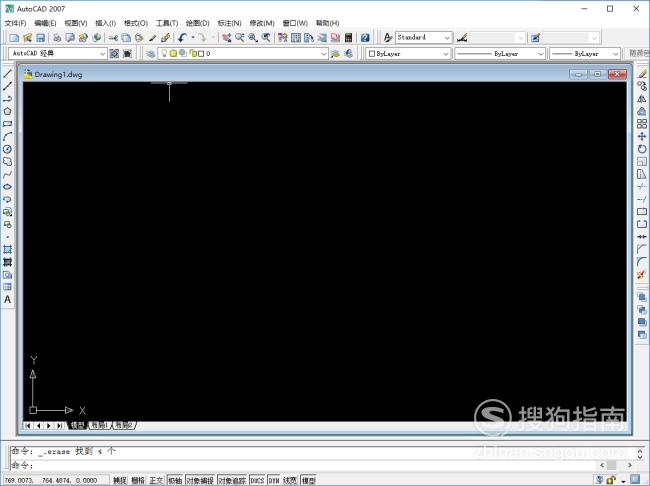

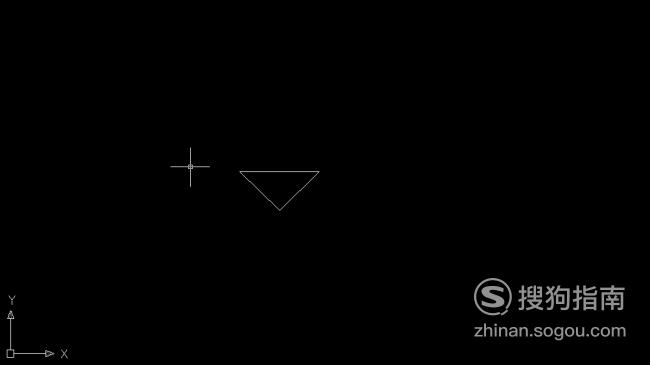

将线段端点与两圆形相交点连接起来后，删掉圆形，得到一个倒等腰三角形。如图所示：

【步骤05】

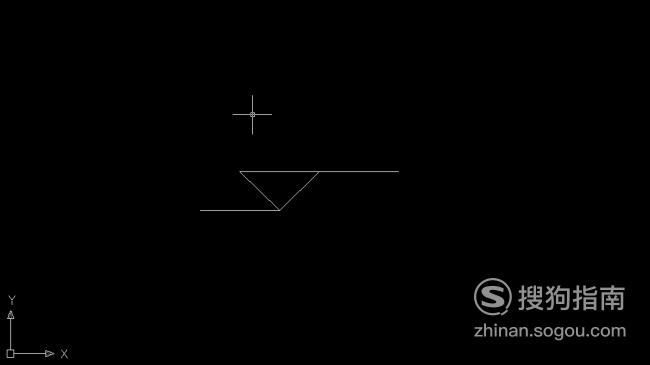

延长倒等腰三角形的底边，并在倒三角形顶点添加一条线段。如图所示：

定义标高属性：

【步骤01】

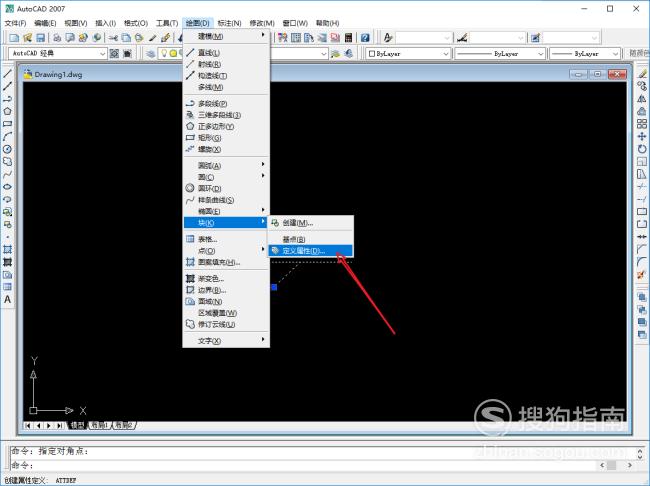

在绘图标签中找到块设置并点击定义属性命令，如图所示：

【步骤02】

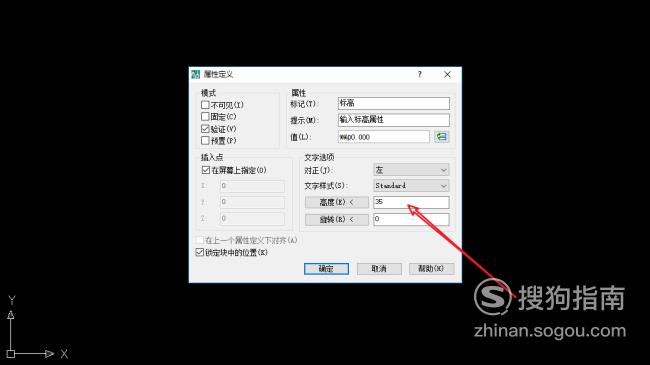

按照图中参数输入对应的数据。如图所示：

【步骤03】

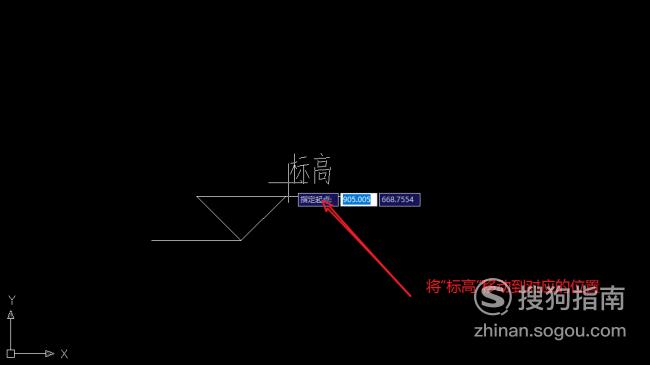

点击确定后进行标高数值位置的设置。如图所示：

【步骤04】

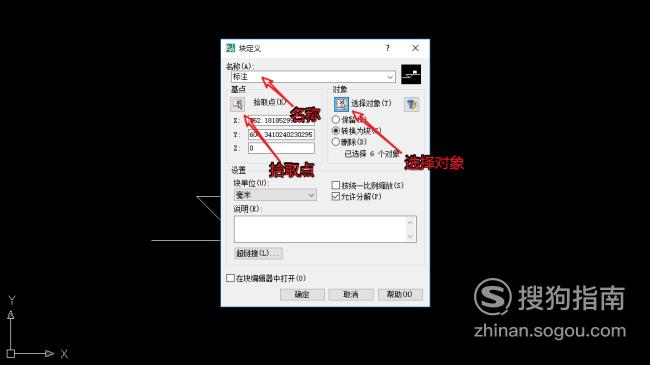

选择标注图，点击绘图标签中的创建命令。如图所示：

【步骤05】

按照图中提示，设置相应选项后，点击确定，完成标记块属性定义。如图所示：

标高的使用方法：

【步骤01】

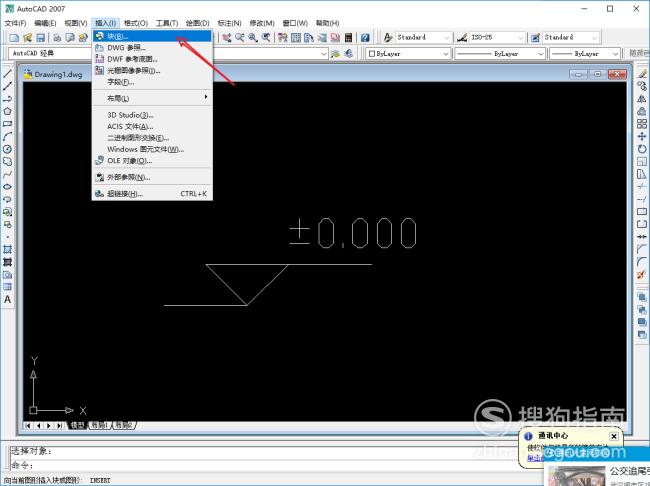

经过以上的设置后，在需要插入标高的地方选择插入标签中的块选项。如图所示：

【步骤02】

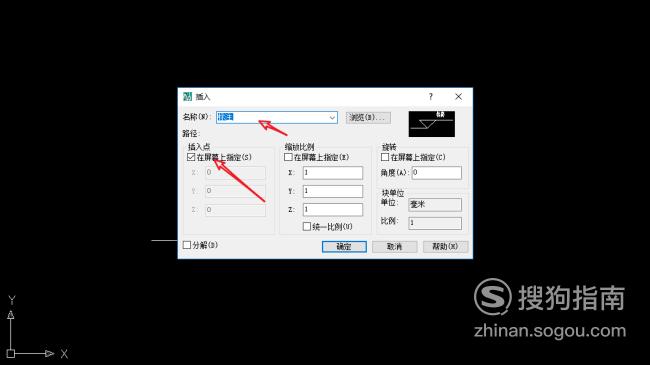

按图中所示进行块的插入确定。如图所示：

【步骤03】

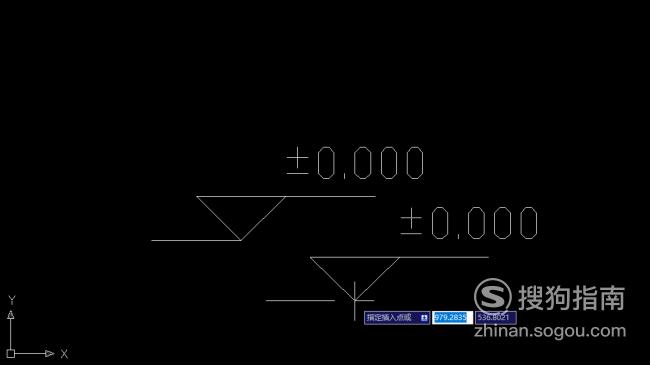

在指定需要标高的位置插入标注。如图所示：

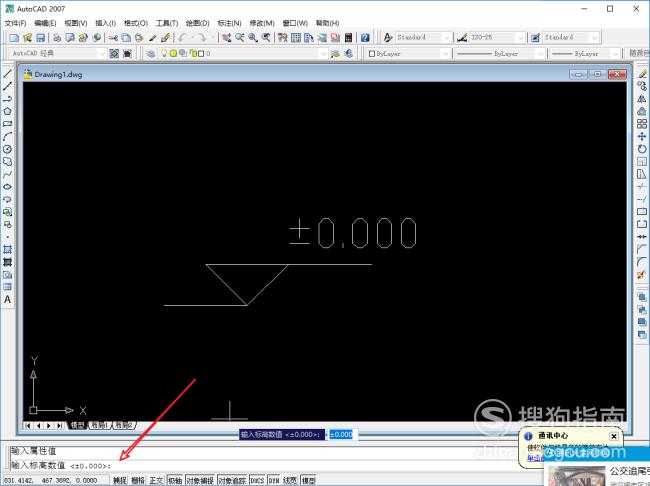

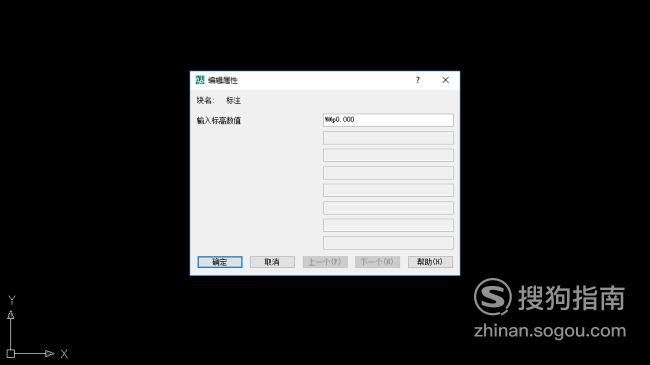

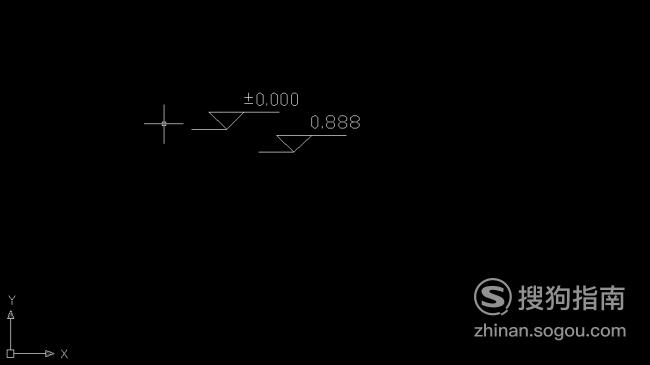

【步骤04】

在命令行中输入标高数值，回车完成标高标注。如图所示：
