一开五孔开关控制插孔接线方法

一开五孔的开关要如何控制插孔接线呢？下面将简单介绍其中方法步骤。

工具/材料

一开五孔、万用表

操作方法

【步骤01】

首先通过观察外观判断五孔是整合还是分离的，如下图为整合。整合五孔就意味着可以直接接入三孔火和零线，无须再将双孔与三孔连接。

【步骤02】

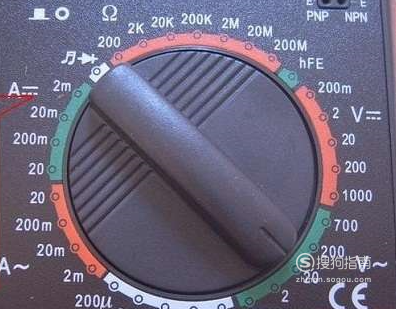

接下来将万用表旋转至二极管档也就是通断档以及蜂鸣档。

【步骤03】

下面分别介绍几种线圈，绿色表示地线接线，红色表示火线接线，蓝色表示零线接线。

【步骤04】

接下来就是将万用表红黑表笔分别插入如图孔中，测得图中相邻为导通状态，万用表蜂鸣。

【步骤05】

如图按下开关后，测得图中为导通状态。

【步骤06】

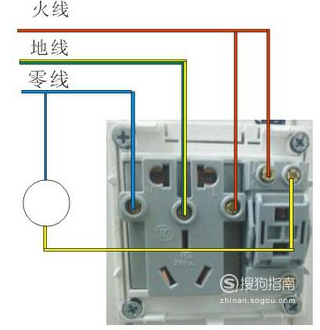

所以说开关控制插孔接线图有如下两种。
