CAD求面积、周长最为方便快捷的方法

在工作中我们可能会经常用到CAD进行计算面积或周长。比如像建筑行业里，我们需要知道这个建筑的面积有多大。再如机械行业里，我们需要激光割一个材料，这时要计算它的周长。不管计算面积，还是周长也好。这对于估算成本或是材料方面的用量都对于我们的工作具有重要的指导意义。那么该怎样利用CAD计算面积和周长呢？下面通过一个简单的例子来说明cad如何计算面积与周长。

操作方法

【步骤01】

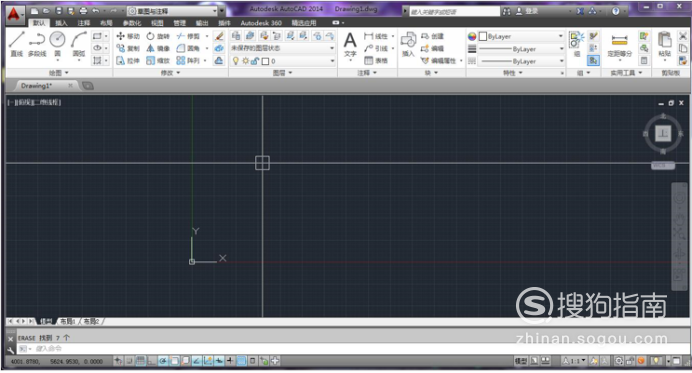

首先打开CAD软件。

【步骤02】

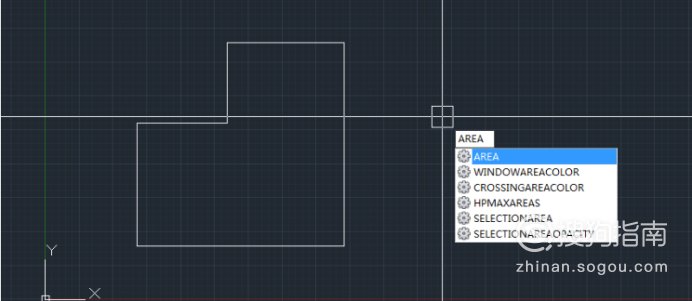

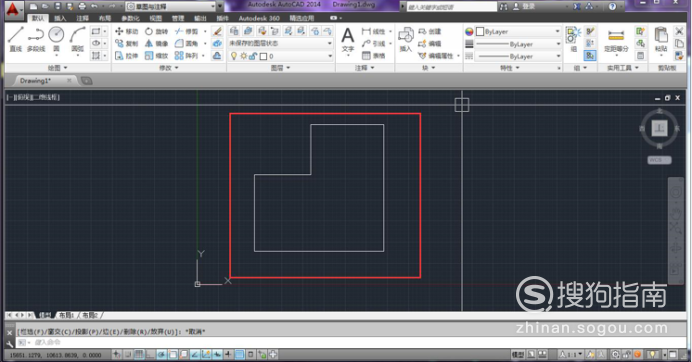

在画出一个图形的基础上，输入指令“area”再点击的回车，如图所示。

【步骤03】

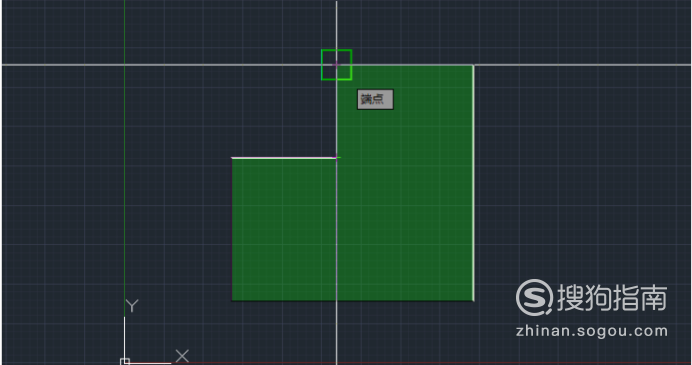

再选择图形上的各个端点，选完之后直接点击回车。如图所示。

【步骤04】

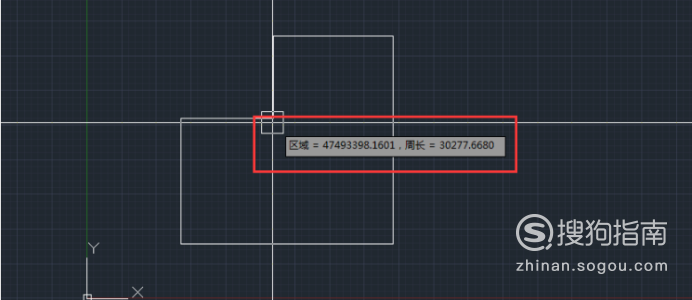

然后就可以看见它的面积和周长了，是不是很简便呢。

操作方法3

【步骤01】

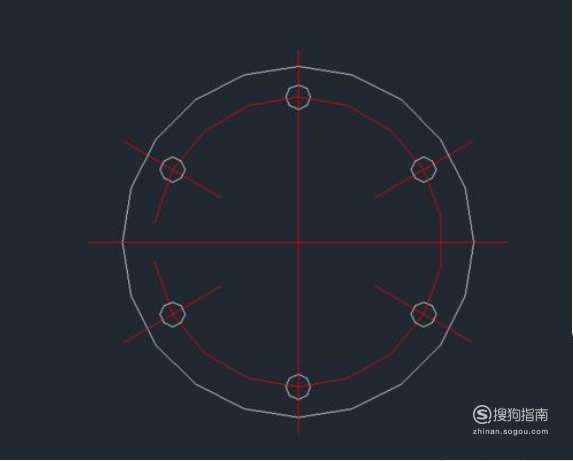

利用填充工具，计算复杂形状的面积。以一个需要打孔的圆为例，计算面积。

【步骤02】

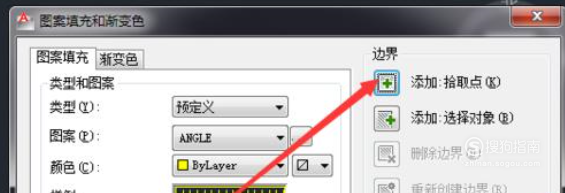

输入H命令(图案填充），按回车键，打开图案填充对话框，单击“添加：拾取点”。

【步骤03】

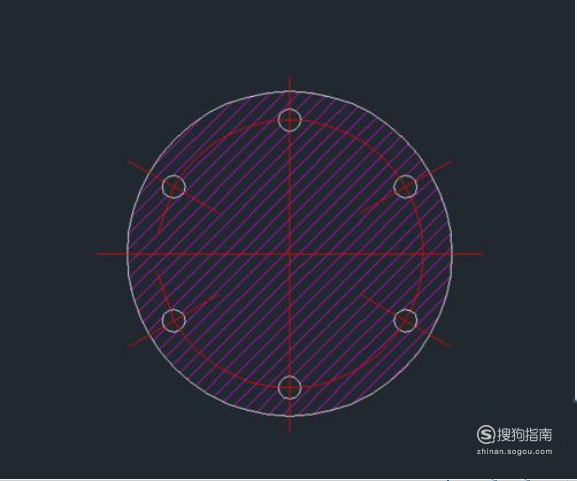

将需要计算面积的部分选取，填充下。

【步骤04】

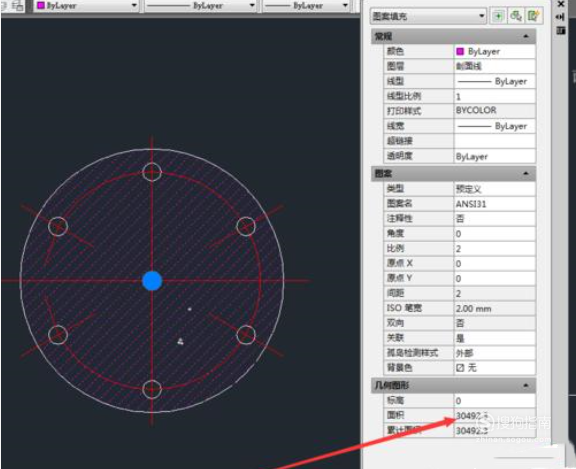

按Ctrl+1，打开特性工具栏，即可看到填充部分的面积。
