建筑图纸符号大全

在我们的生活之中，有着各种各样的符号，在建筑施工的图纸上，一样的也是有着各种各样的一些符号，小编在这为你详细介绍一下：建筑图纸符号大全。

工具/材料

建筑图纸符号

操作方法

【步骤01】

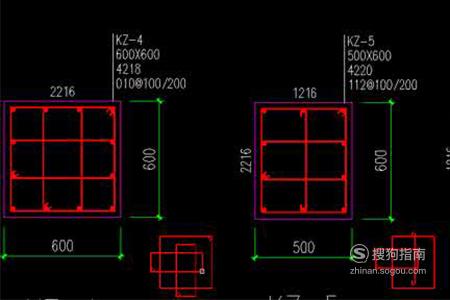

AZ表示： 暗柱
z表示：柱
gz表示：构造柱
kz表示：框架柱

【步骤02】

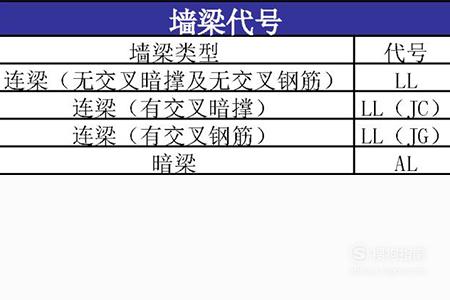

l表示：梁
ll表示：连续梁
ql表示：圈梁
jl表示：基础梁
tl表示：梯梁
dl表示：地梁
QL表示： 圈梁
GL：过梁
LL表示： 连系梁
JL表示 ：基础梁
TL表示：楼梯梁

【步骤03】

m表示：门
c表示：窗
YT表示：阳台
YP表示：雨篷
M表示：预埋件
TD表示：天窗端壁

【步骤04】

W表示：钢筋网
G表示：钢筋骨架
@表示：钢筋间距
Φ表示：钢筋型号

【步骤05】

WJ表示：屋架
TJ表示：托架
CJ表示：天窗架
33 框架 KJ
GJ表示：刚架
ZJ表示：支架
J表示：基础
SJ表示：设备基础

【步骤06】

CT表示：承台
ZH表示：桩
DG表示：地沟
DC表示：柱间支撑
ZC表示： 垂直支撑
SC表示：水平支撑

【步骤07】

B表示：板
WB表示：屋面板
KB表示：空心板
CB表示： 槽行板
ZB表示：折板
MB表示：密肋板
TB表示：楼梯板
GB表示：盖板或沟盖板
YB表示：挡雨板或檐口板
DB表示：吊车安全走道板
QB表示：墙板
TGB表示：天沟板

特别提示

以上指南仅供参考。
