Solidworks怎样绘制皮带

使用Solidworks的时候我们会接触到各种各样的零件，也会用到里面各种各样的命令，下面小编就给大家介绍下如何使用Solidworks绘制皮带。

操作方法

【步骤01】

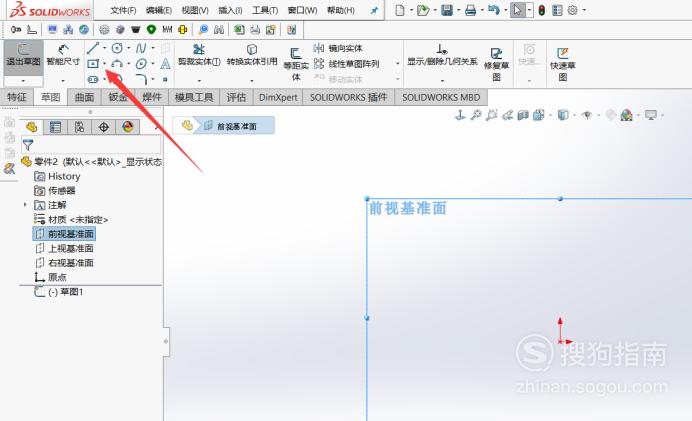

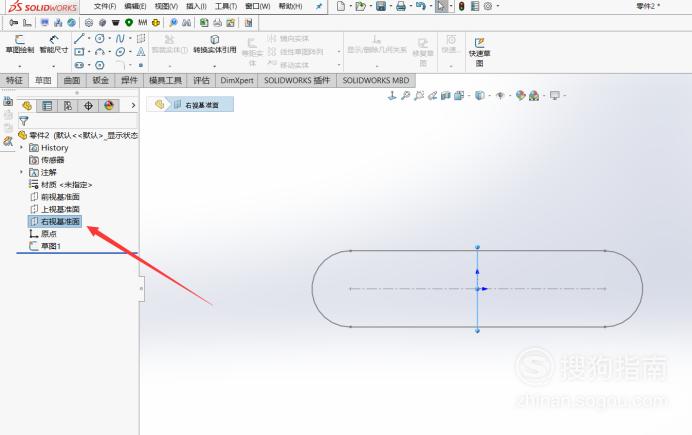

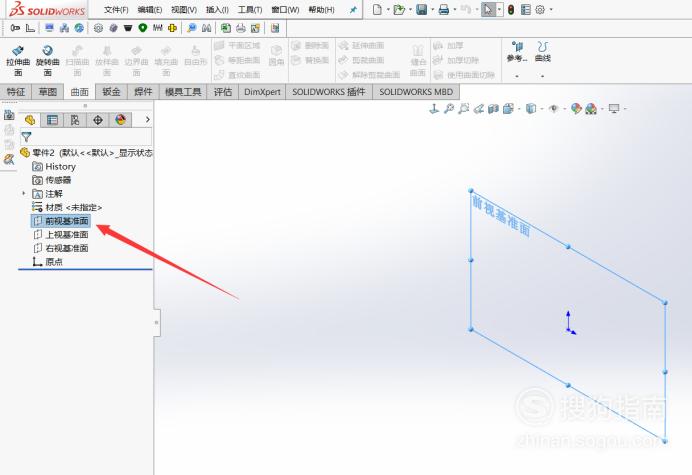

皮带这里我们一般是通过扫描制作的，这里小编举一个简单的例子。我们先选择正视基准面，小编作图习惯从正视基准面开始。

【步骤02】

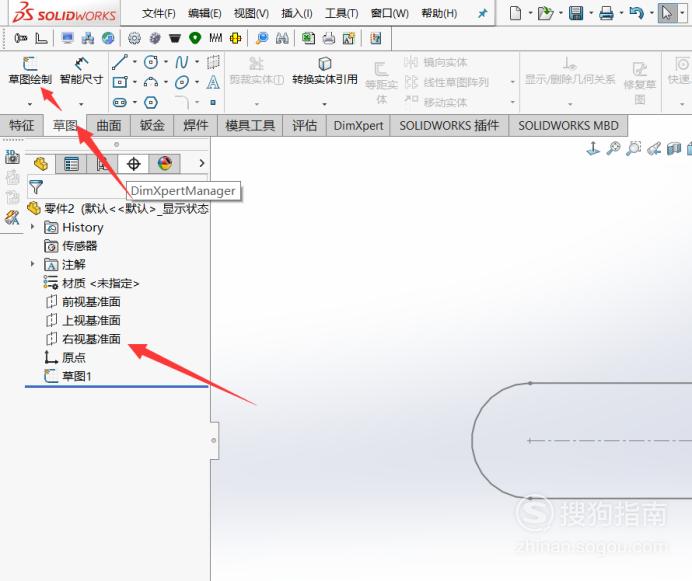

然后选择草图里面的绘制草图新建一个草图。

【步骤03】

接下来就是选择草图里面的命令进行作图了，这里小编就先做一个简单的皮带的路径。

【步骤04】

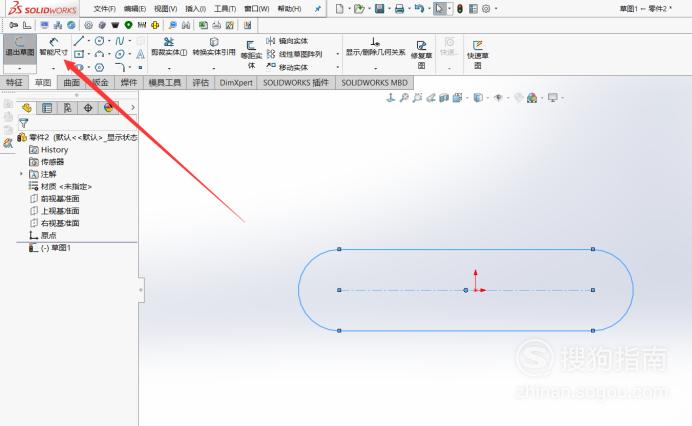

做好之后选择智能尺寸将零件的尺寸确定下来。

【步骤05】

定义尺寸的时候如果尺寸线全变黑了就是完全定义了，这个时候就不会有漏尺寸，所以建议大家一定要把草图完全定义之后再去操作其他的。

【步骤06】

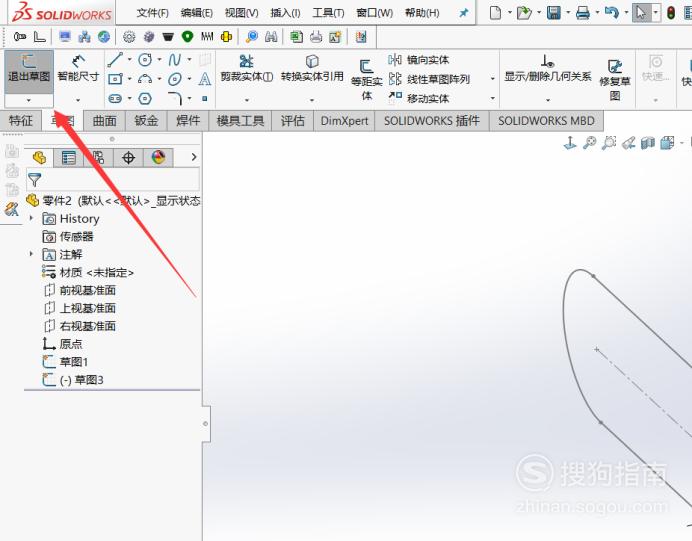

路径完成之后我们先退出草图。

【步骤07】

接下来需要作皮带的轮廓，使用扫描命令，一定不能再同一个草图上，所以我们换一个基准面。

【步骤08】

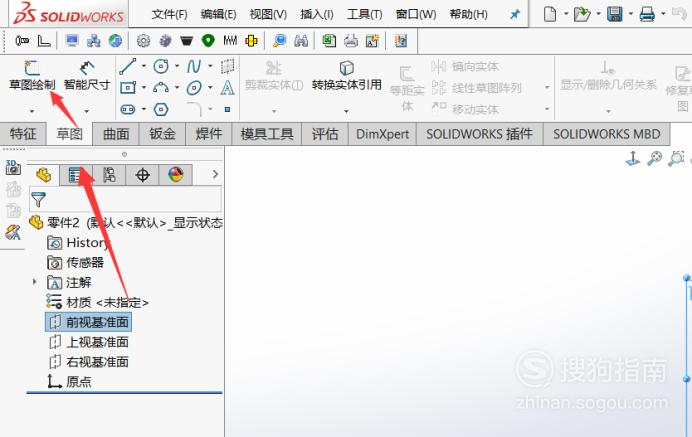

再次选择草图里的绘制草图新建一个新的草图。

【步骤09】

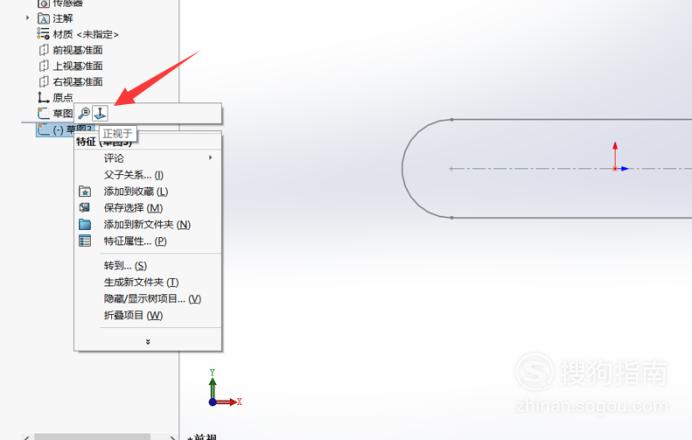

建好新的草图之后先右击草图选择正视于，方便作图。

【步骤10】

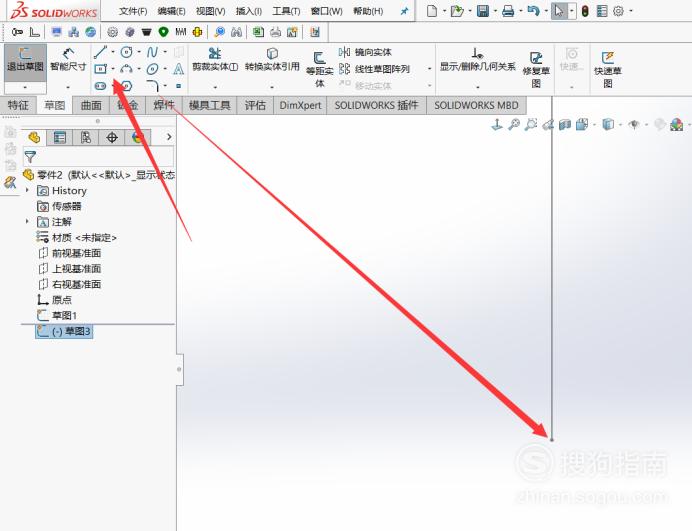

接下来就是选择作图指令做皮带的轮廓了，皮带的轮廓一般比较简单，扫描主要是前面的路径做好就没问题。

【步骤11】

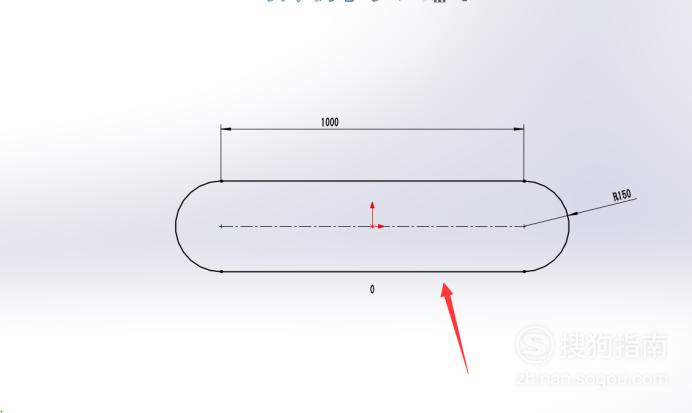

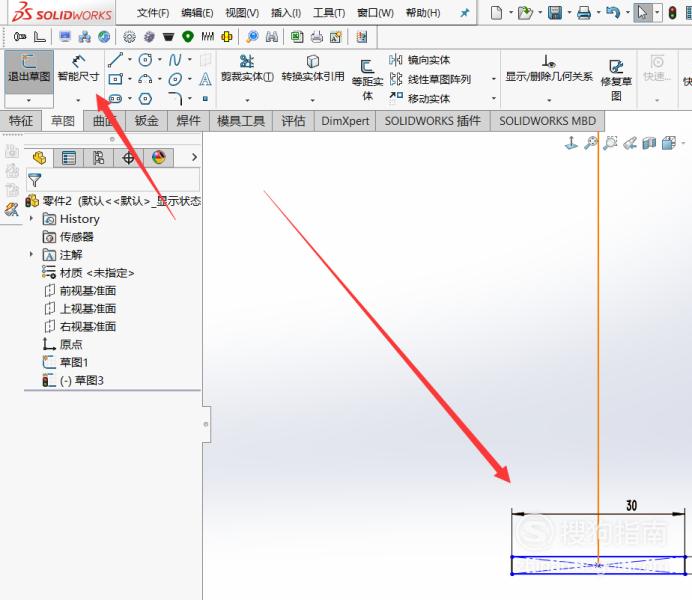

然后同样的选择智能尺寸将皮带的轮廓完全定义。如果不能完全定义可以从几何关系上下手。

【步骤12】

定义好轮廓之后先退出草图。

【步骤13】

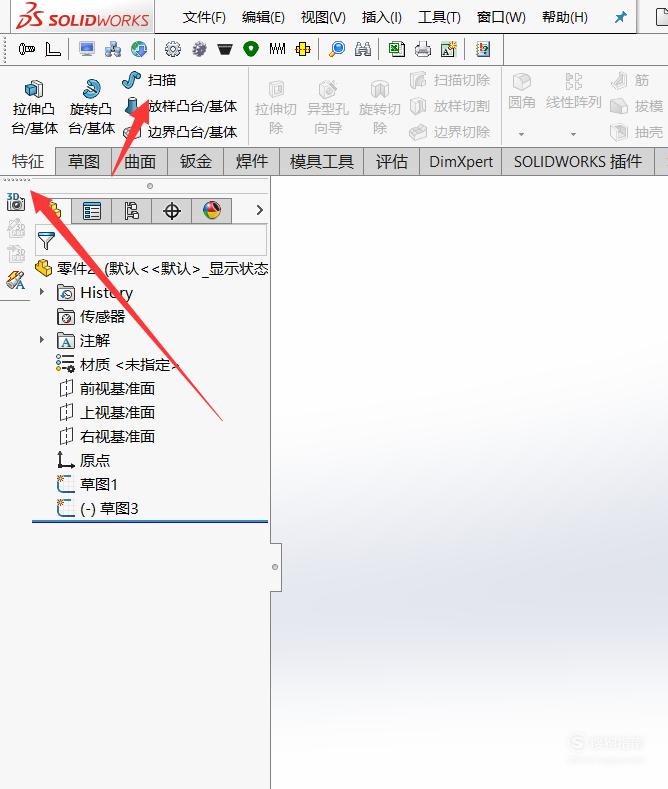

接下来选择特征里面的扫描命令。

【步骤14】

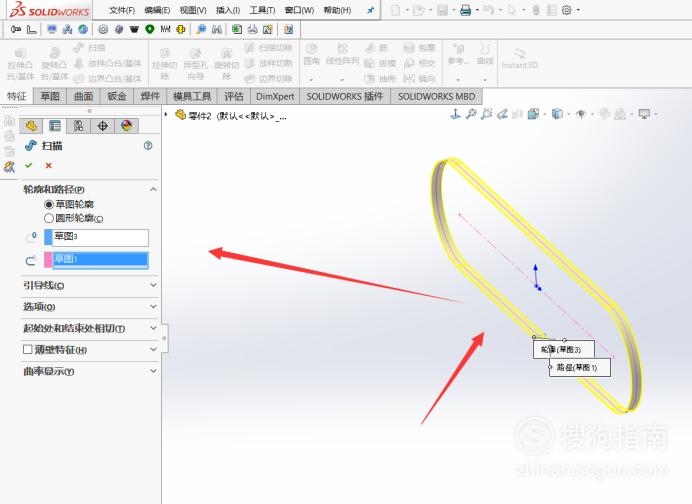

分别将之前做好的两个草图作为路径和轮廓就能生成皮带了。

【步骤15】

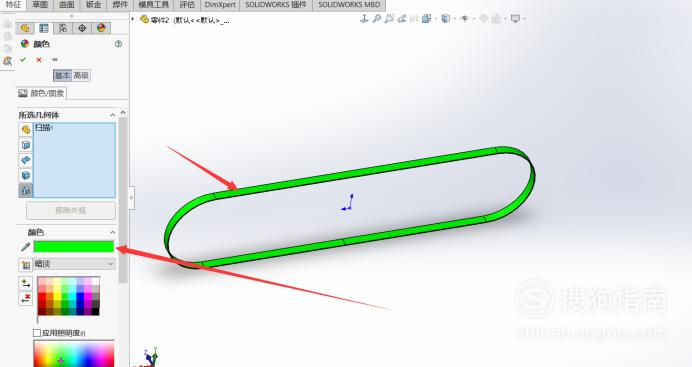

最后还可以选择外观给皮带添加上颜色，一般绿色的皮带比较多，可以给皮带添加个绿色外观。
