Solidworks怎么画花

Solidworks是比较常用的三维建模软件，正常的三维模型用Solidworks都可以生成，比如说花朵，怎么用Solidworks绘制花朵呢？

操作方法

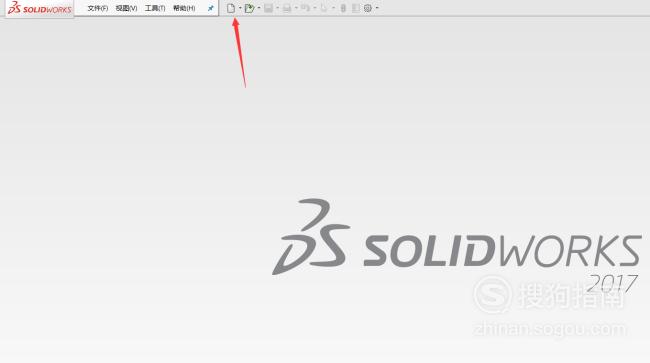

【步骤01】

先打开Solidworks软件，然后点击新建。

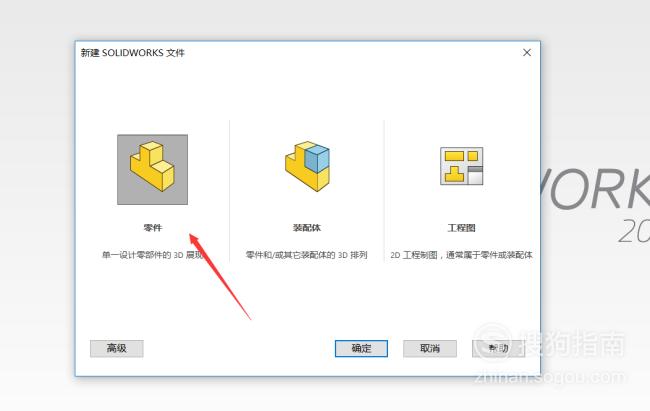

【步骤02】

选择新建零件图。

【步骤03】

进入到新建零件图界面之后，选择绘制草图。

【步骤04】

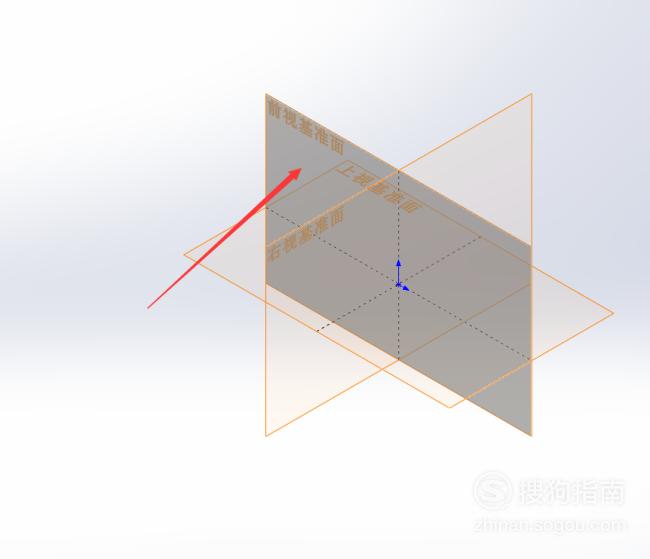

然后选择一个基准面，正常先选前视基准面。

【步骤05】

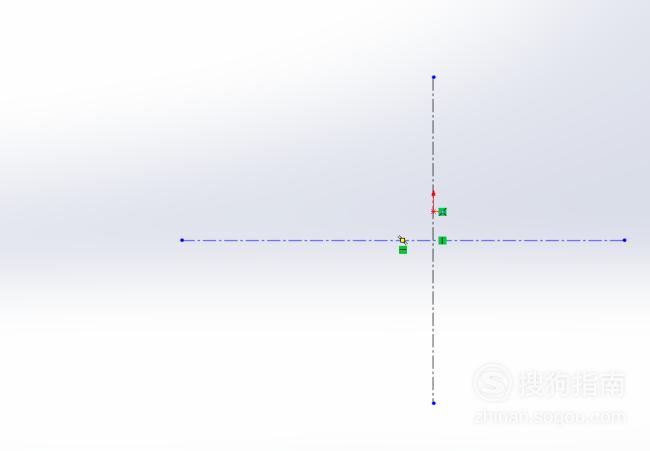

然后先在草图上画上基准线。

【步骤06】

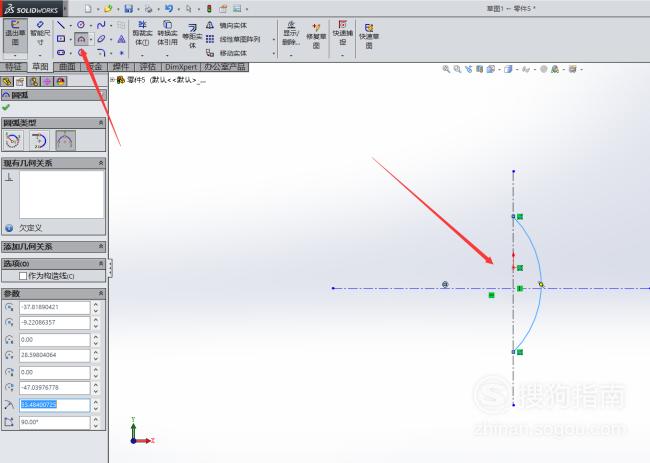

画好基准线之后，我们画一条曲线，这个曲线是用来生成花蕊的。

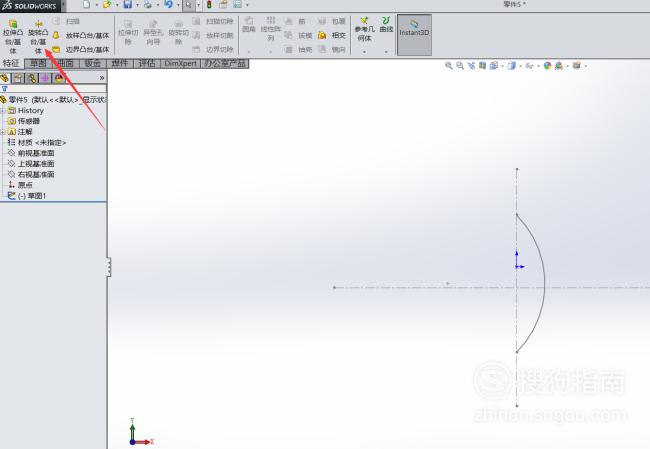

【步骤07】

画好曲线之后，我们退出草图，然后选择旋转。

【步骤08】

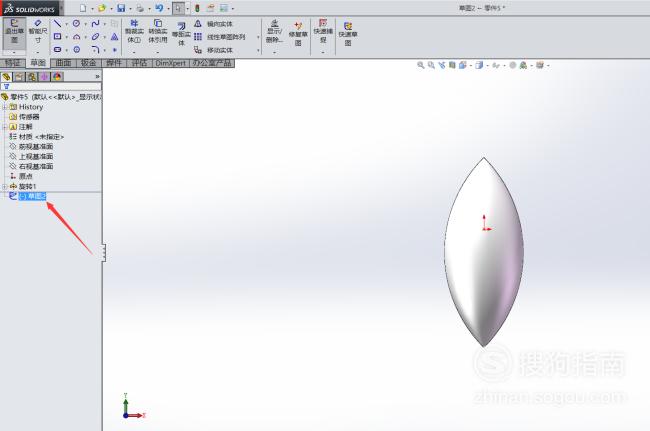

这样花蕊的模型就建好了，接下来就是花瓣了，我们在前世基准面再次建立一张草图。

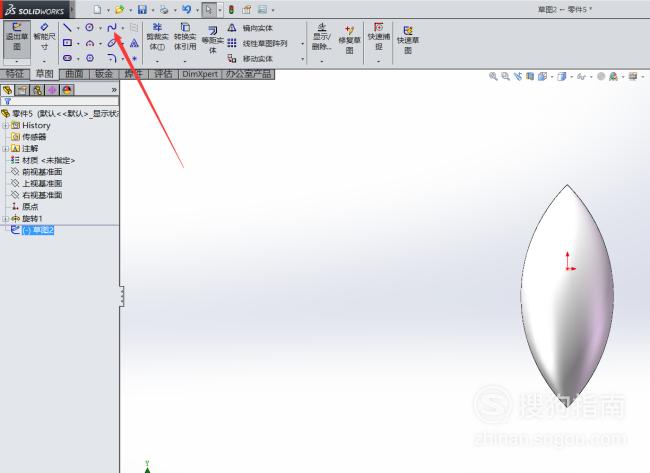

【步骤09】

选择命令栏的曲线。

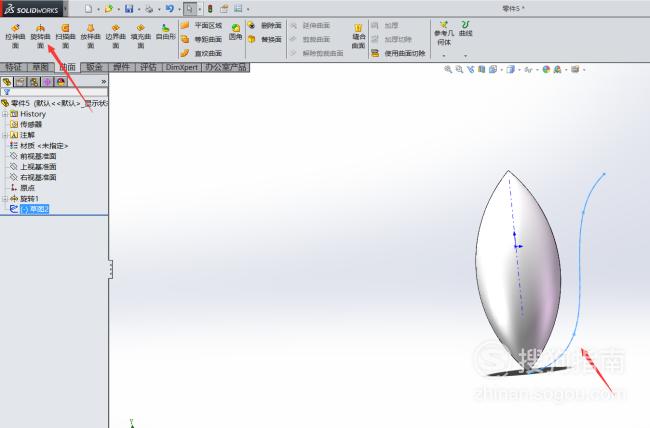

【步骤10】

然后绕中心线大概画一条曲线，终点不要落在中心线上，之后好进行加厚处理。

【步骤11】

接下来选择曲面旋转，这里我们需要选择一个度数，让花瓣看起来有花瓣的样子。

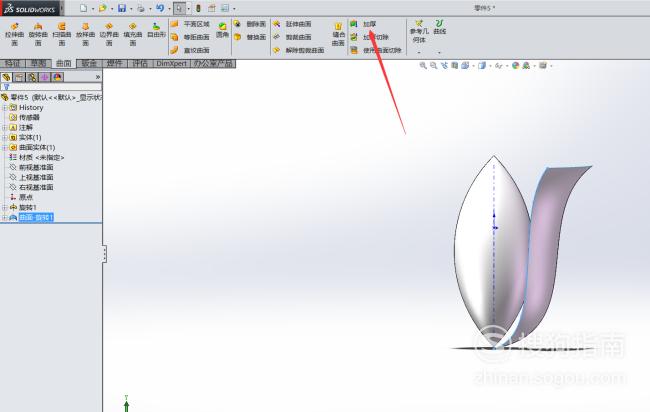

【步骤12】

接下来选择加厚，将花瓣从片体变成实体。

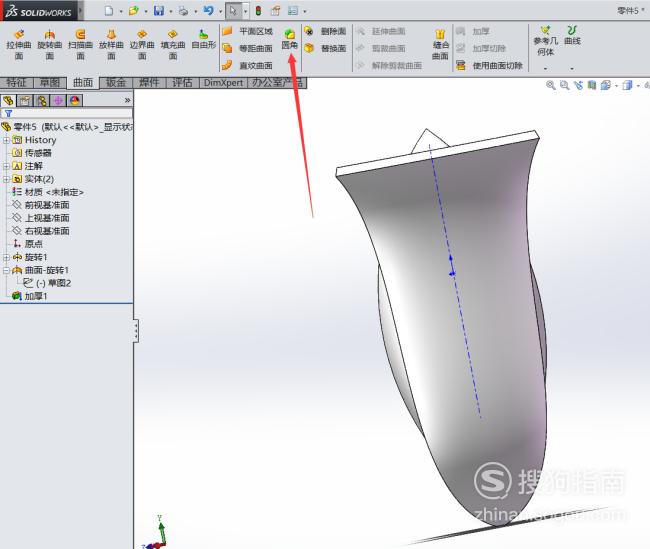

【步骤13】

然后选择圆角，让花瓣的四周有个弧度。

【步骤14】

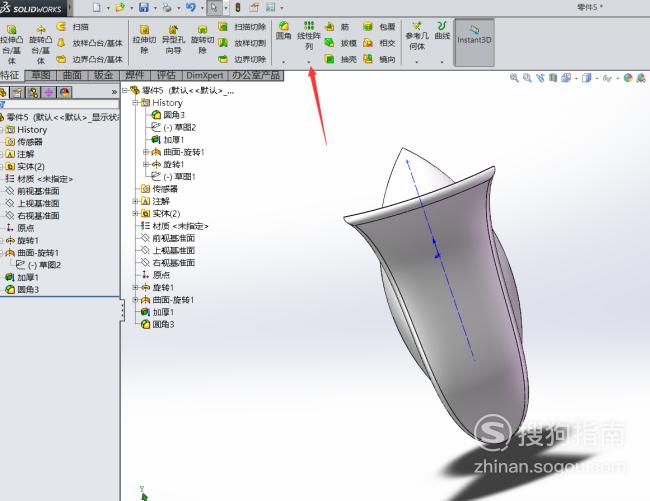

接下来我们要选择特征里的圆周阵列，制造更多的花瓣。

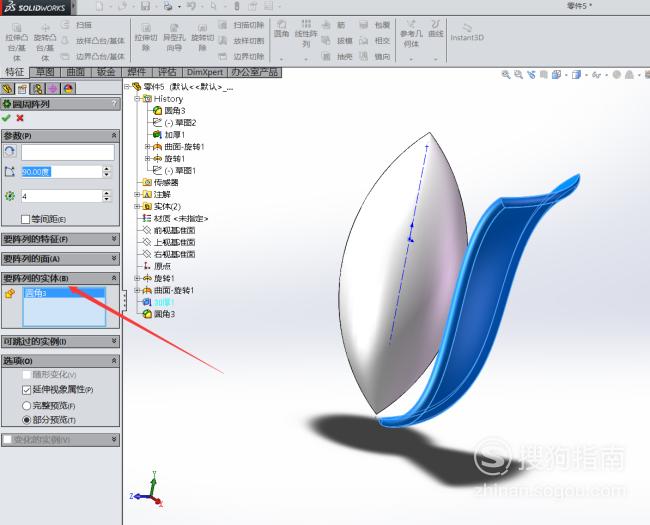

【步骤15】

阵列为实体花瓣，阵列的面是轴的基准线，然后选择个数以及度数。

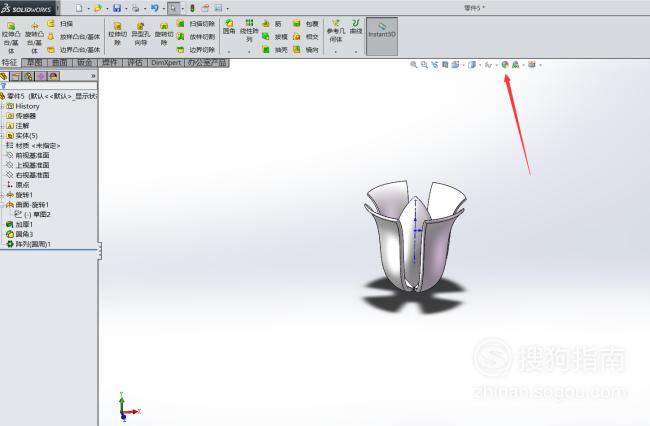

【步骤16】

这样一朵花的外形就大概做成了，接下来就是渲染上色。

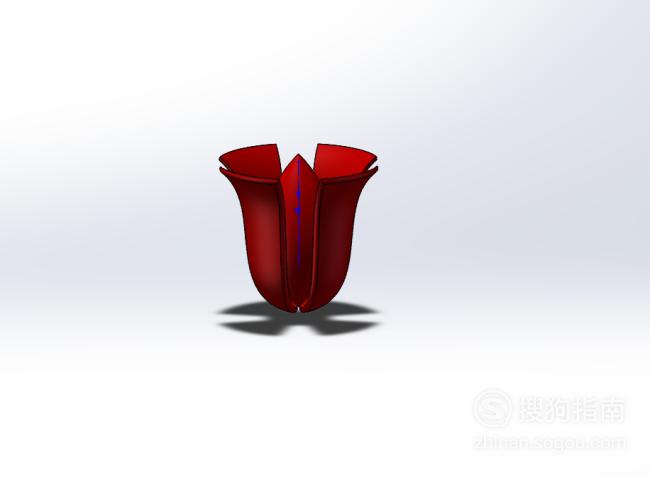

【步骤17】

选择红色将花瓣和花蕊染成红色。

【步骤18】

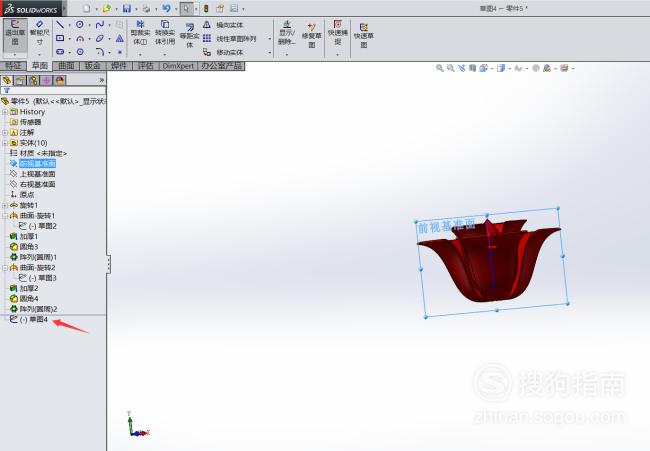

接下来同样的方法可以在外层再画更多的花瓣。之后我们就需要画花径和叶子了，在新建一个草图。

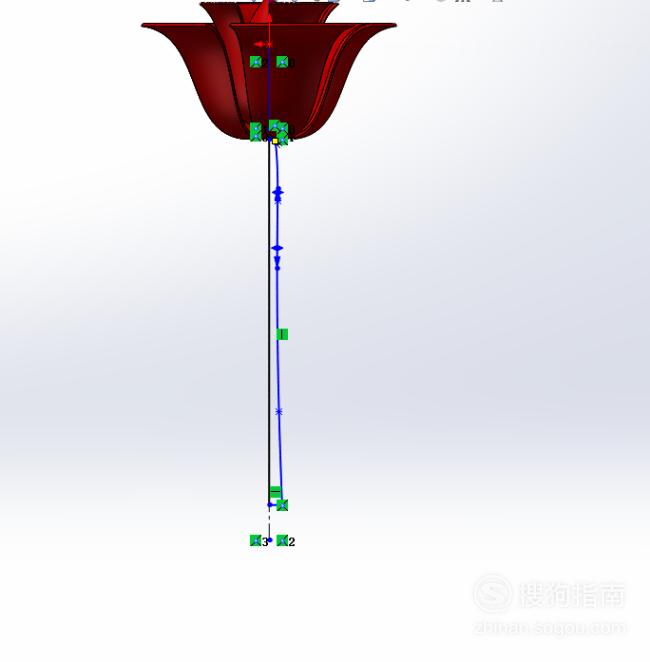

【步骤19】

画出一条曲线，作为花径。

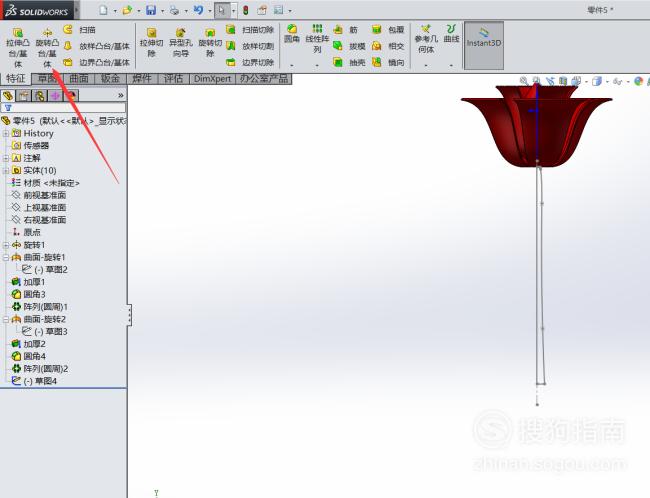

【步骤20】

然后选择旋转。

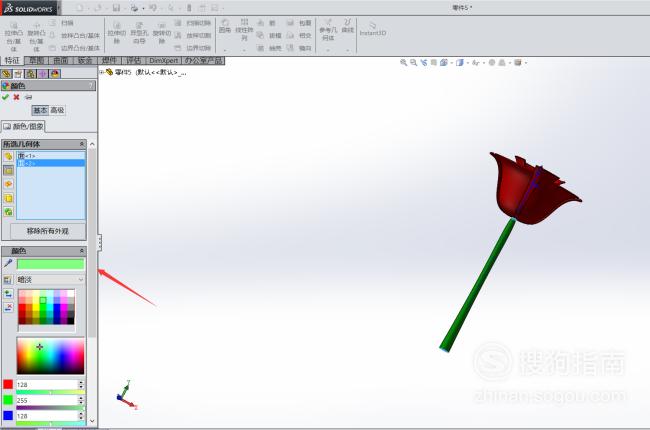

【步骤21】

并且选中花径的每一个面，之后选择渲染，将其染为绿色。

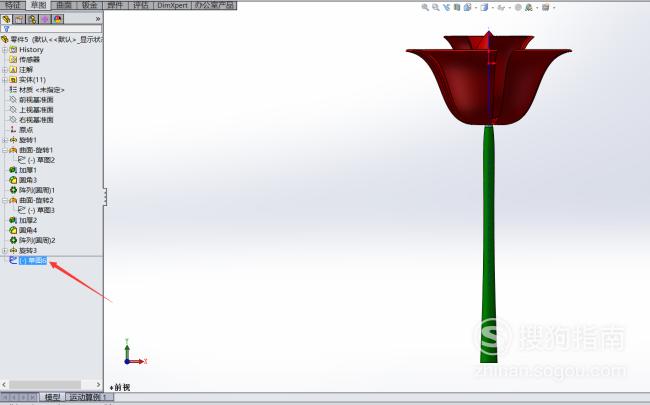

【步骤22】

接下来就是花叶子了，再次新建一张草图。

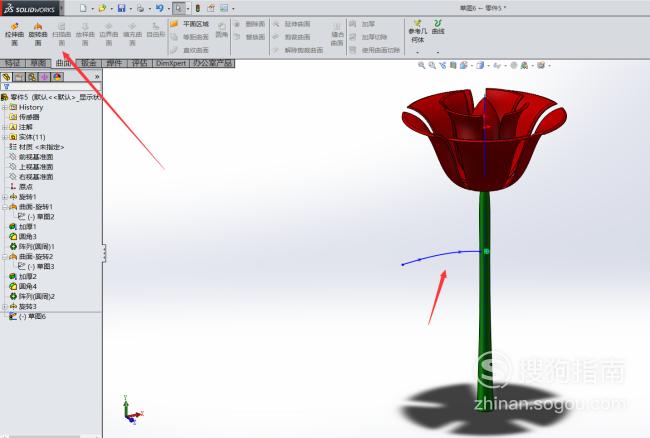

【步骤23】

在花径上画一条曲线，然后选择曲面旋转。

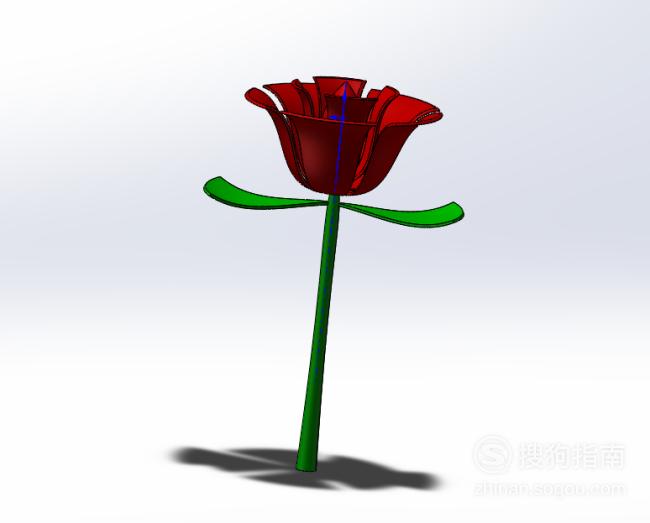

【步骤24】

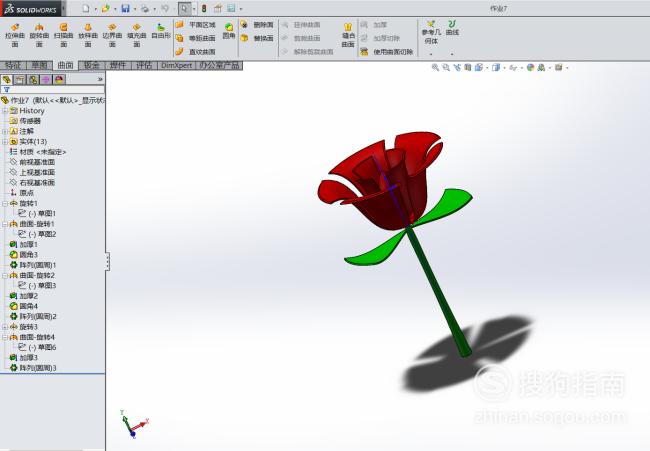

最后通过修改草图曲线调整下叶子的位置，这样一朵花就大概完成了。
