Solidworks怎么使用螺旋线画弹簧

使用Solidworks能够绘制各种各样的零部件，而且可以使用的方法也多种多样，怎样使用螺旋线画弹簧呢？

操作方法

【步骤01】

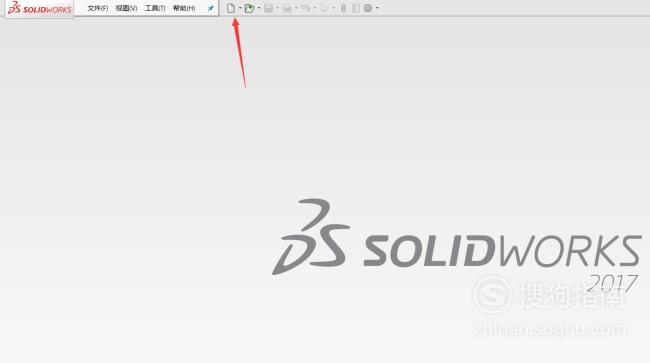

打开Solidworks三维制图软件，之后选择新建。

【步骤02】

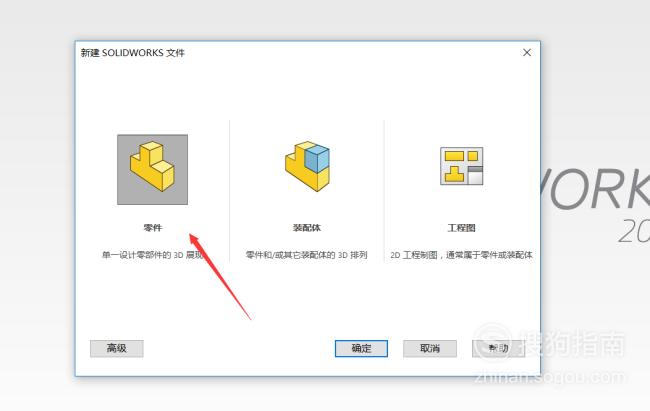

正常我们新建的都是零件图，这里我们也是选择零件。

【步骤03】

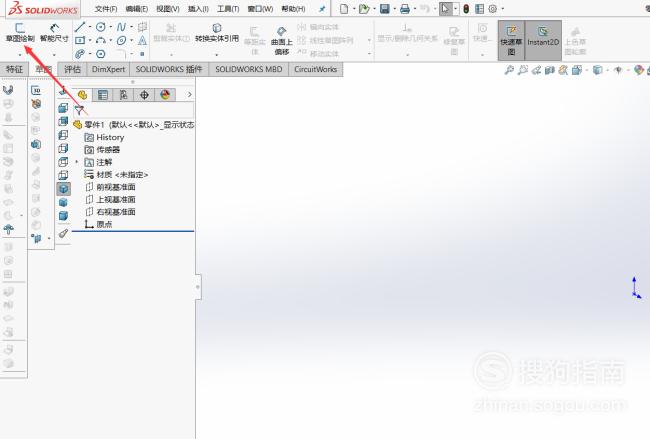

进入到零件图之后，接下来我们需要的就是绘制草图了。点击草图绘制。

【步骤04】

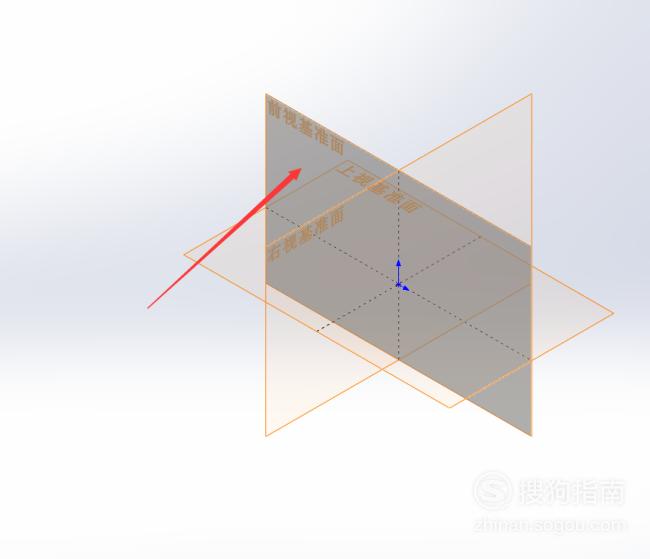

然后从三个基准面选择一个基准面。

【步骤05】

接下来我们选择命令栏的圆命令。然后在草图上绘制一个圆，这个就是之后弹簧的直径，当然后面是可以修改的。

【步骤06】

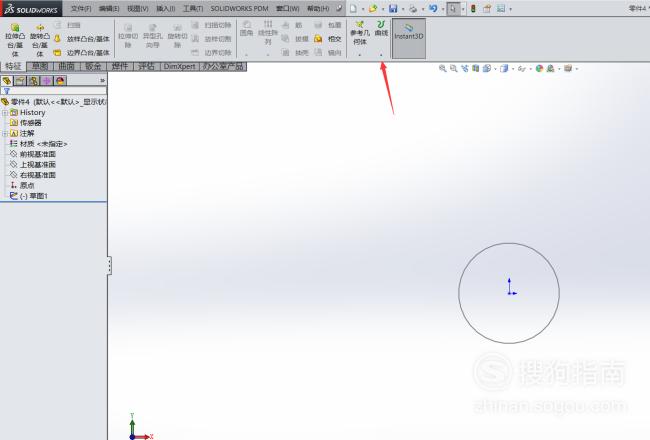

然后我们来到特征里，选择曲线下的螺旋线。

【步骤07】

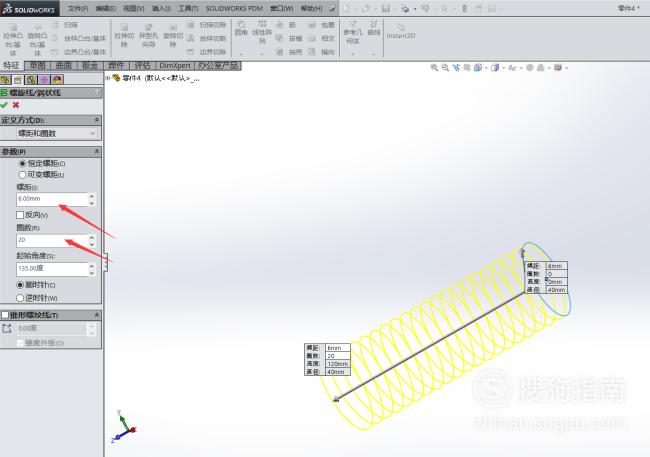

之后就会插入一个螺旋线形状，设置好圈数和直径等数据。这就是之后弹簧的路径。

【步骤08】

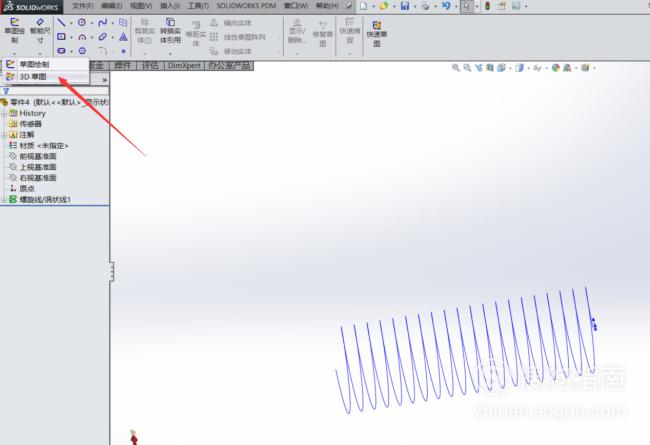

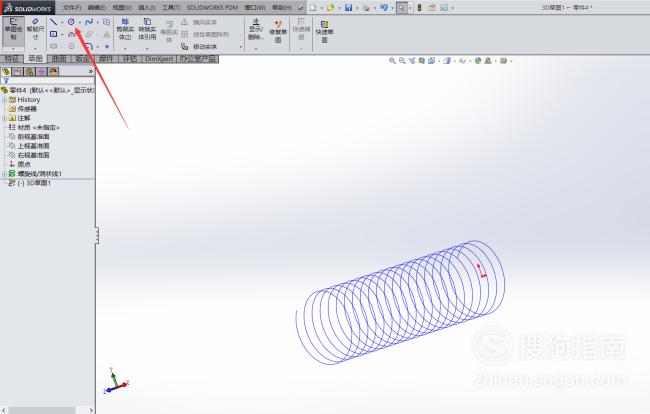

接下来我们需要绘制弹簧的轮廓。选择草图里的3D草图。

【步骤09】

然后再次选择命令栏的圆命令。

【步骤10】

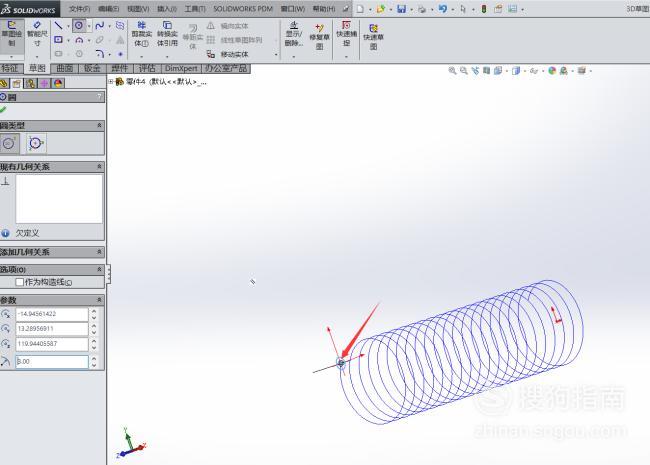

接下来就是画圆了，这个圆一定要跟螺旋线相垂直，不然之后画出的弹簧会有问题。

【步骤11】

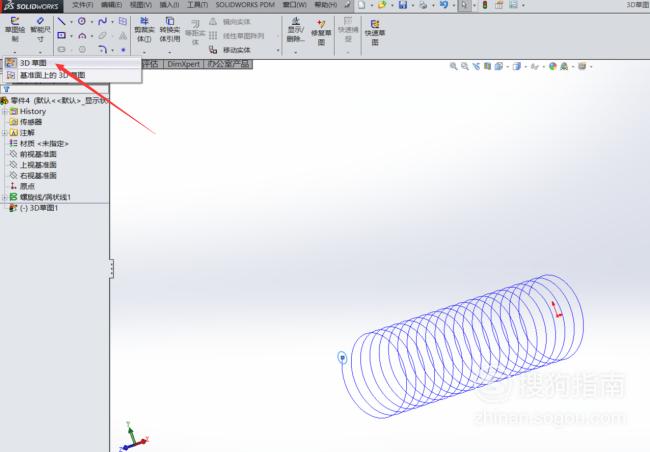

画好圆之后，我们再次点击3D草图，然后退出3D草图。

【步骤12】

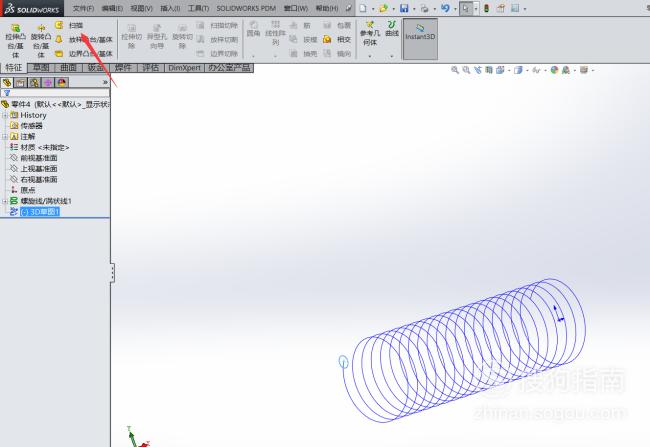

然后就是最关键的一步了，就是扫描，选择特征里的扫描命令。

【步骤13】

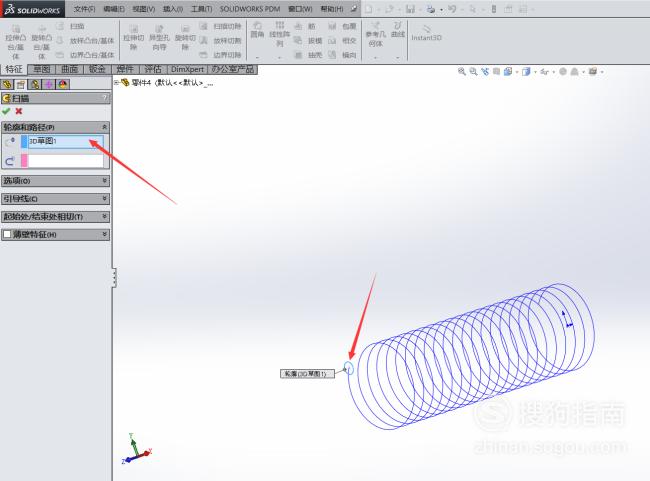

将3D草图上的圆作为弹簧的轮廓。

【步骤14】

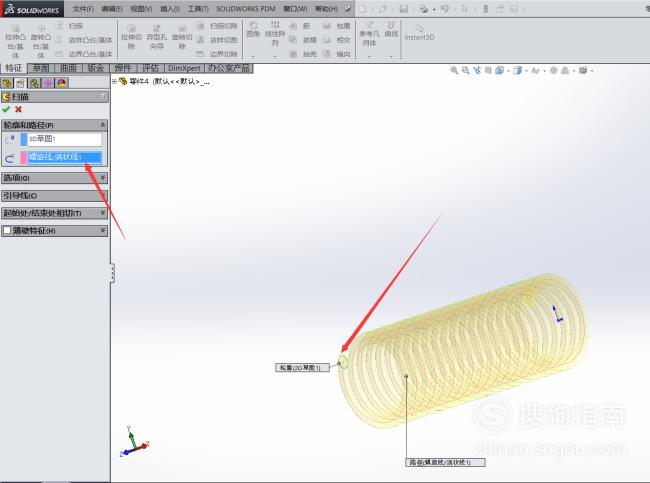

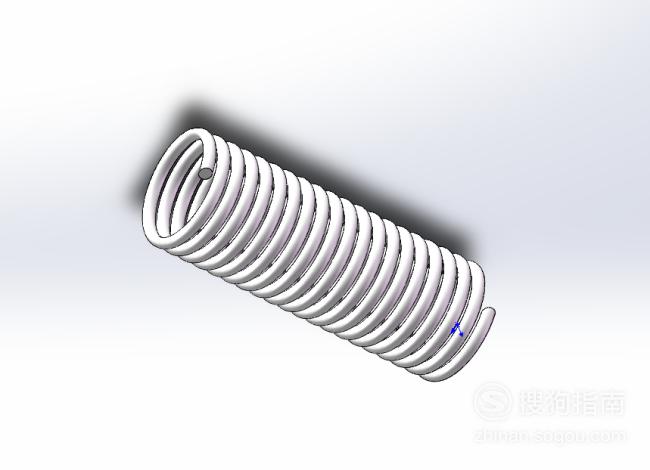

然后将螺旋线作为扫描的路径，然后确定就可以画出弹簧了。
