如何用creo创建方程曲线

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，在Creo的使用过程中，有时会需要建立一些有规律的图形，如螺旋线、正弦曲线等，使用普通的造型方法会带来很大的工作量，合理使用方程曲线，可以做到事半功倍的效果，今天为大家讲解一下如何用creo创建方程曲线。

工具/材料

creo5.0

操作方法

【步骤01】

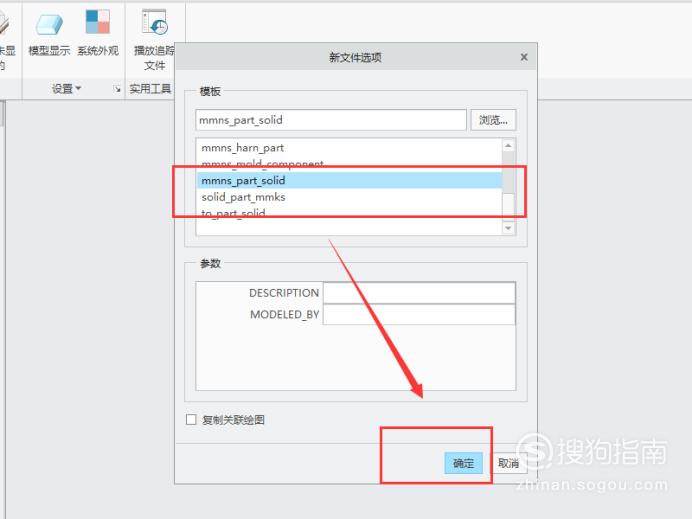

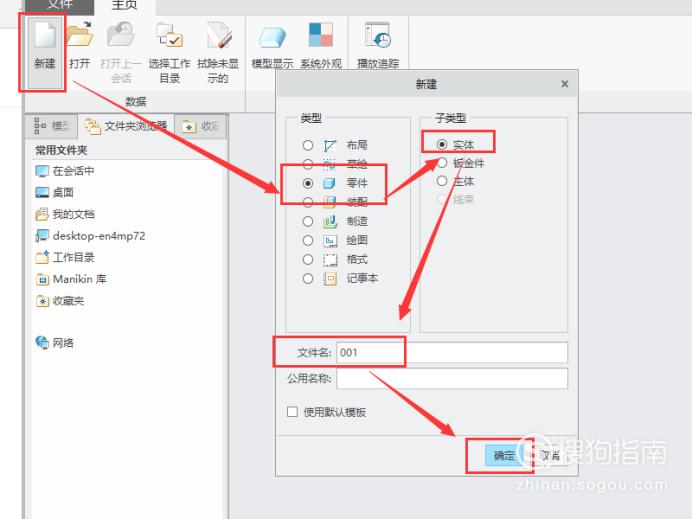

打开creo软件，创建一个新的零件，创建过程如图所示。

【步骤02】

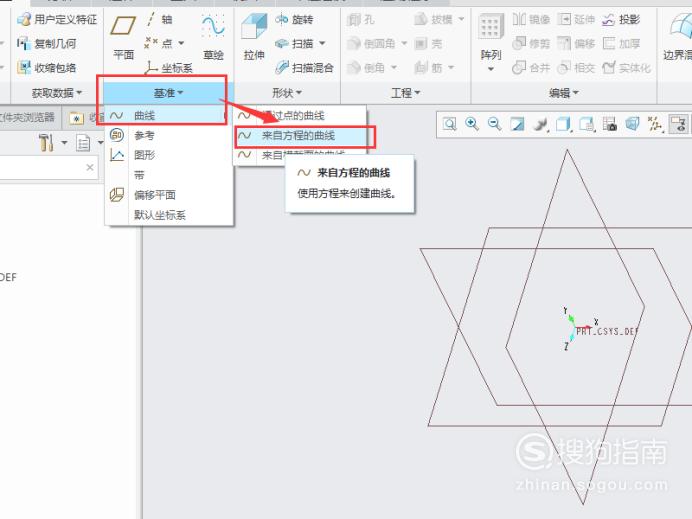

点击图示位置，即可进入曲线绘制页面，如图所示。

【步骤03】

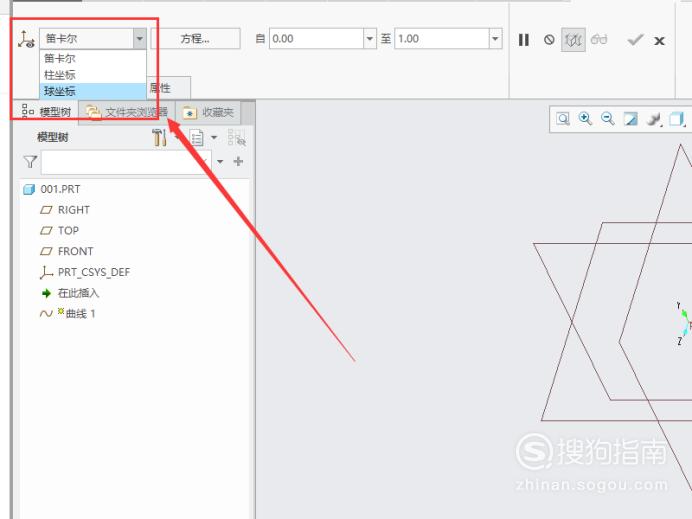

绘制曲线的方程形式有笛卡尔、球坐标、柱坐标三种形式，如图所示。

【步骤04】

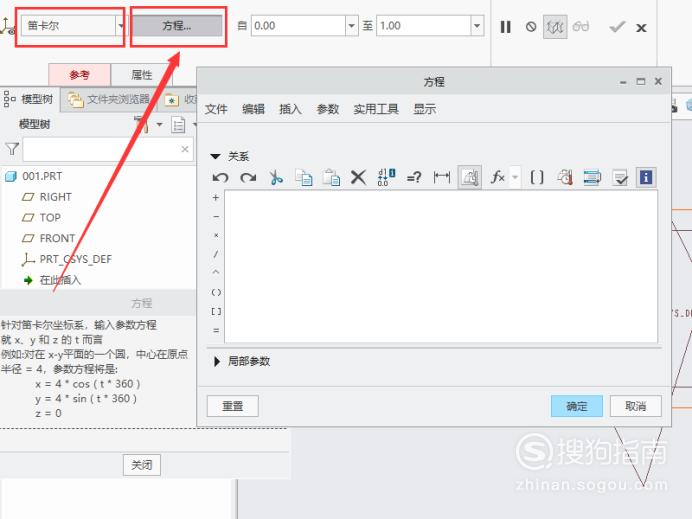

在这里以笛卡尔曲线方程为例创建曲线方程，点击“方程”，弹出新的对话框，如图所示。

【步骤05】

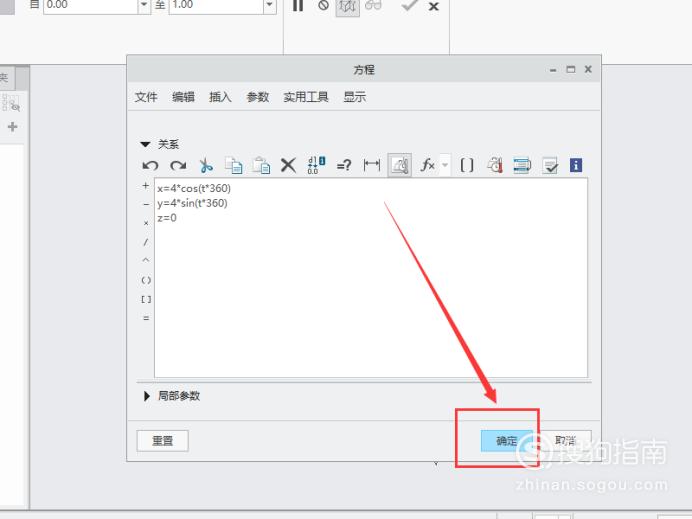

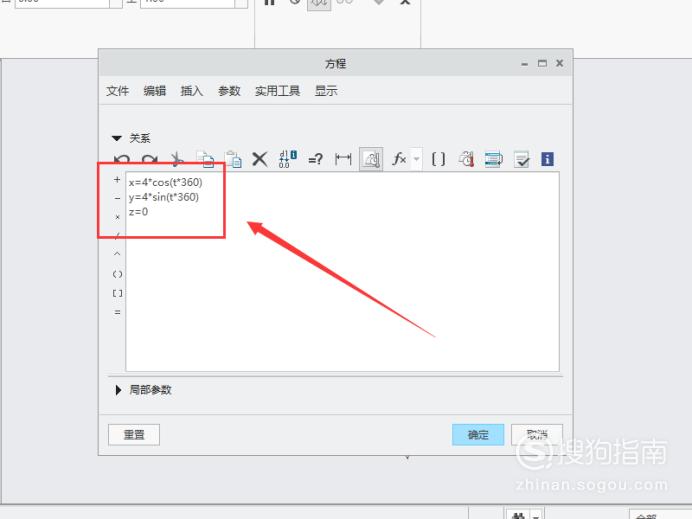

在方程对话框中输入相应的函数方程，如图所示。

【步骤06】

点击“确定”即可返回曲线方程设置页面，如图所示。

【步骤07】

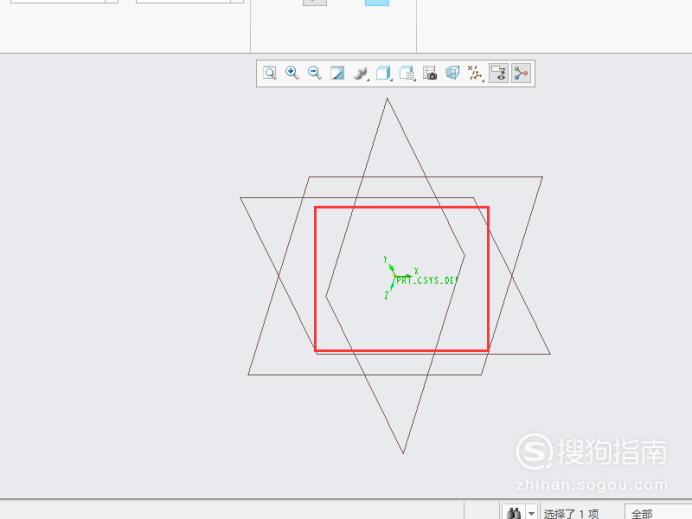

选择相应的坐标系作为参考，如图所示。

【步骤08】

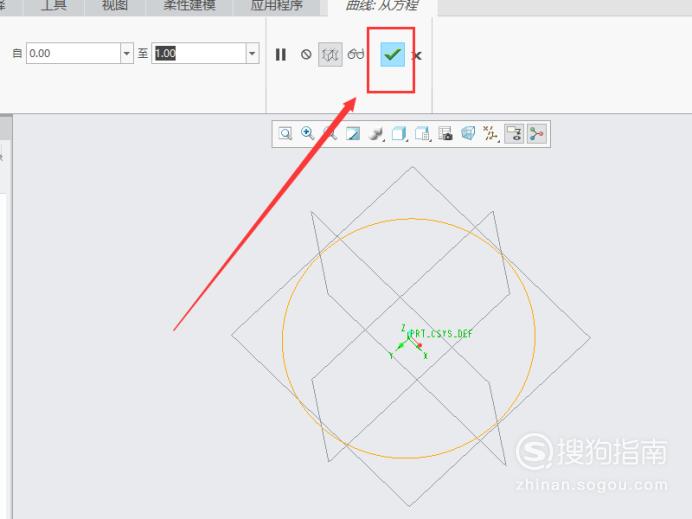

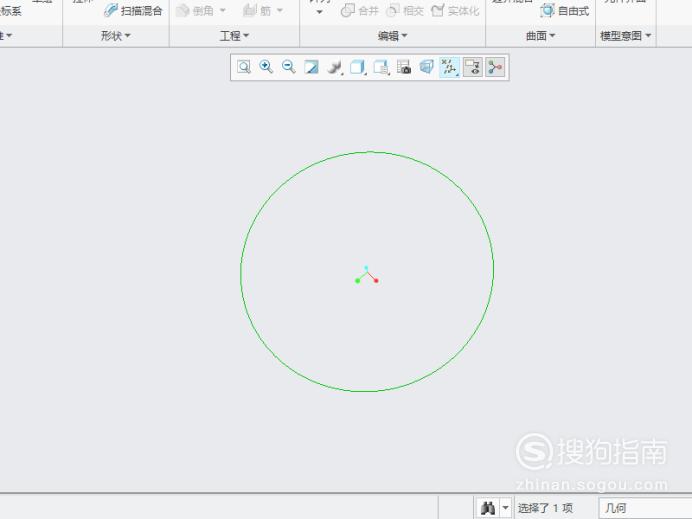

点击“绿色对勾”即可完成方程曲线的创建，如图所示。

【步骤09】

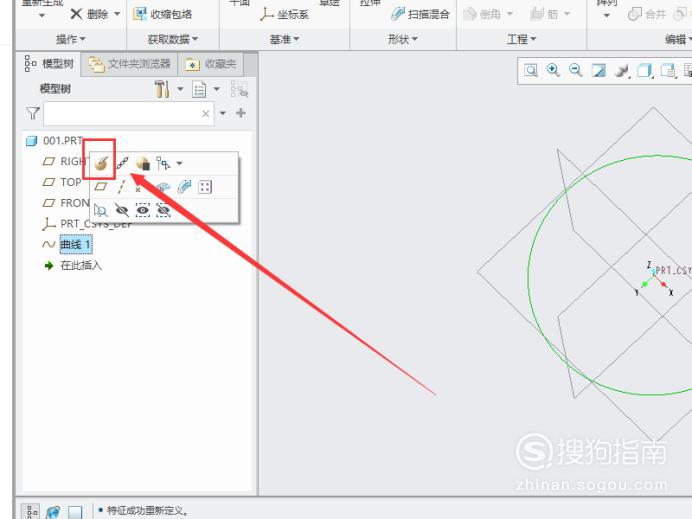

若是想修改创建的方程曲线，在左侧的模型树选中创建的方程曲线，然后右击选择编辑定义即可对曲线方程进行修改，如图所示。
