如何用creo创建钣金筛网

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何用creo创建钣金筛网。

工具/材料

creo5.0

操作方法

【步骤01】

打开creo软件，创建一个新的零件，创建过程如图所示。

【步骤02】

点击“形状”，出现下拉菜单，选择“旋转”命令，如图所示。

【步骤03】

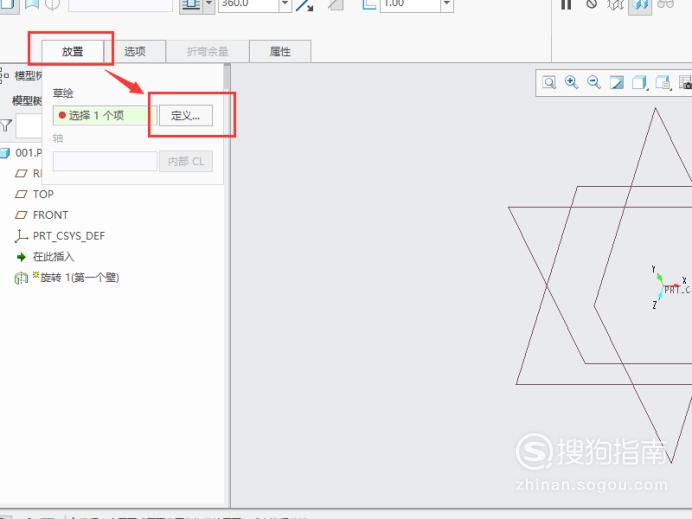

进入“旋转”界面，点击“放置”，设置TOP面为草绘面，如图所示。

【步骤04】

在草绘界面绘制图示图形，然后点击“确定”即可回到旋转界面，如图所示。

【步骤05】

设置旋转参数，旋转角度为360度，壁厚为1，如图所示。

【步骤06】

选择“法兰”命令，选择放置边，形状选择平齐的，如图所示。

【步骤07】

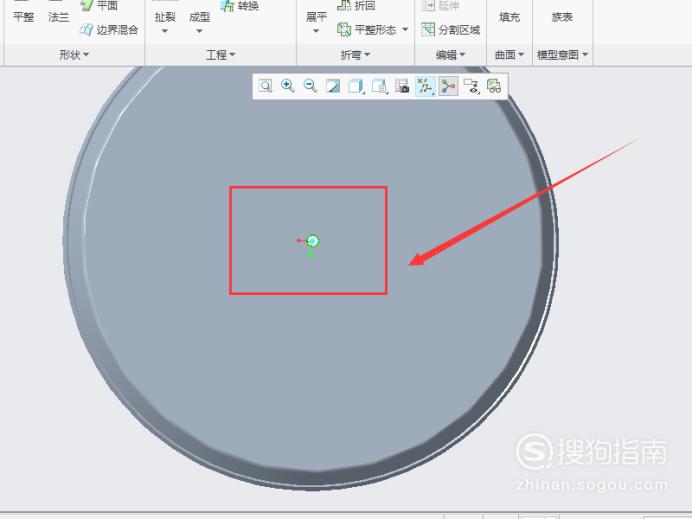

点击拉伸命令，在中间创建一个圆孔，如图所示。

【步骤08】

点击“阵列”命令，选择填充阵列，参数设置如图所示。

【步骤09】

点击“绿色对勾”即可完成创建，如图所示。

特别提示

以上纯属个人编写，请勿转载抄袭。
希望这篇指南能帮助到大家。
