creo如何做出可变倒角

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下creo如何做出可变倒角。

工具/材料

creo5.0

操作方法

【步骤01】

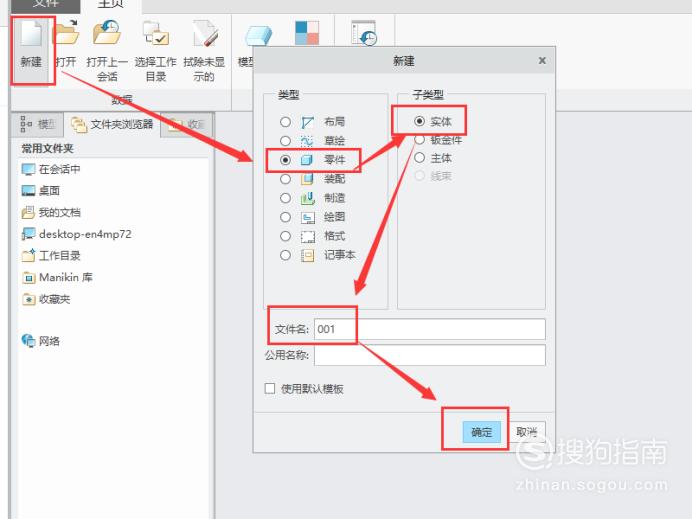

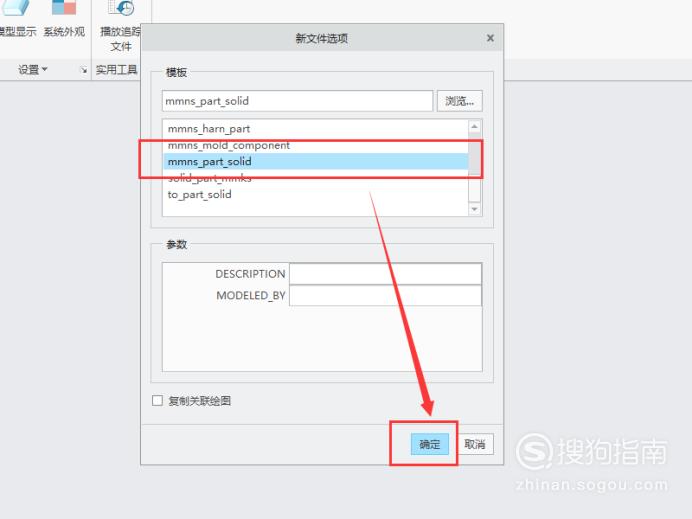

打开creo软件，创建一个新的零件，创建过程如图所示。

【步骤02】

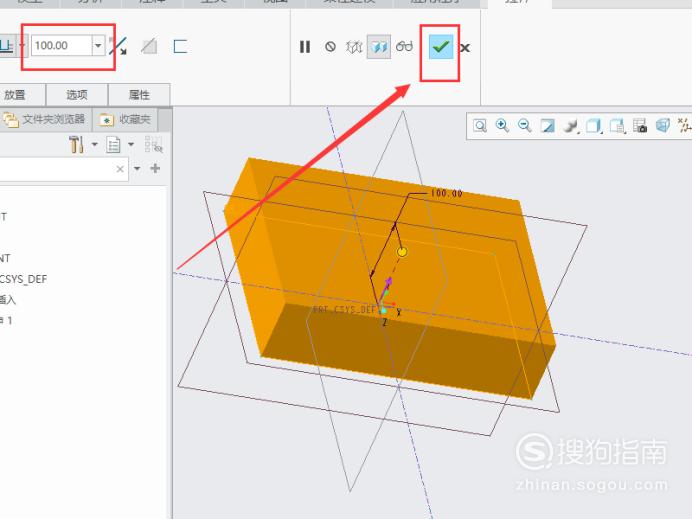

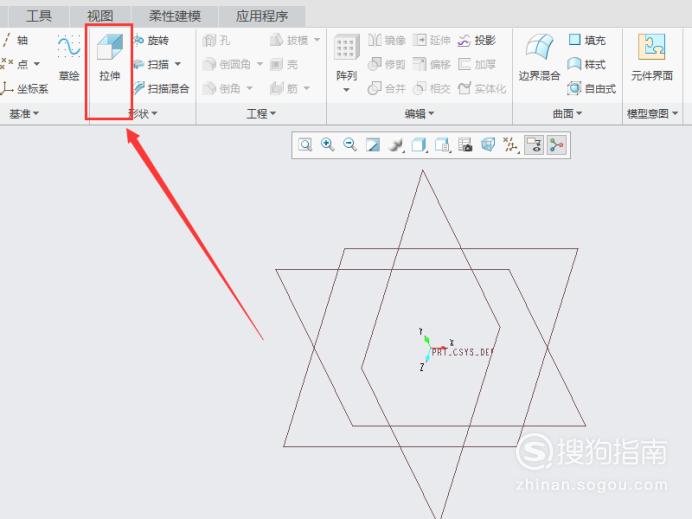

点击“拉伸”按键，创建一个新的长方体模型，如图所示。

【步骤03】

在工具栏中点击“倒圆角”功能键，进入到倒圆角操控板，如图所示。

【步骤04】

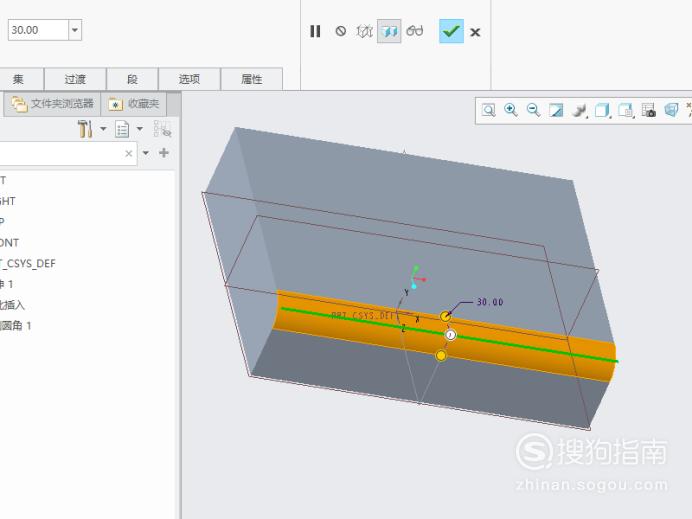

选择一条边作为倒圆角的边，这时候默认的是普通的倒圆角，如图所示。

【步骤05】

点击“集”，找到半径，在半径1上点击右键，然后添加半径，如图所示。

【步骤06】

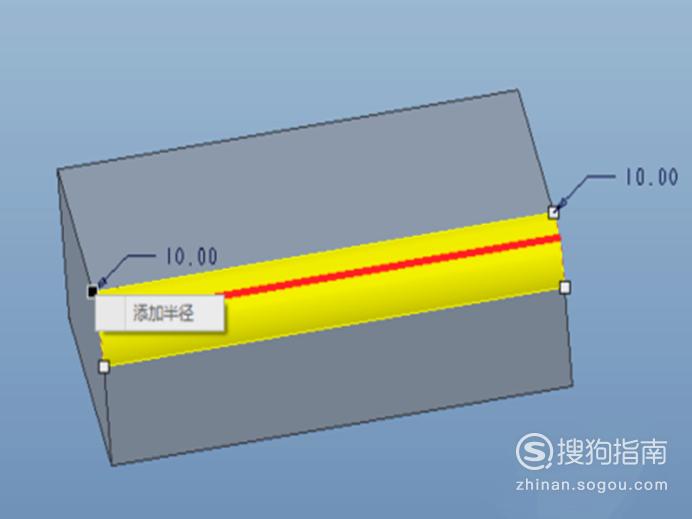

也可以在已有的半径的白点上点击右键，然后添加半径，如图所示。

【步骤07】

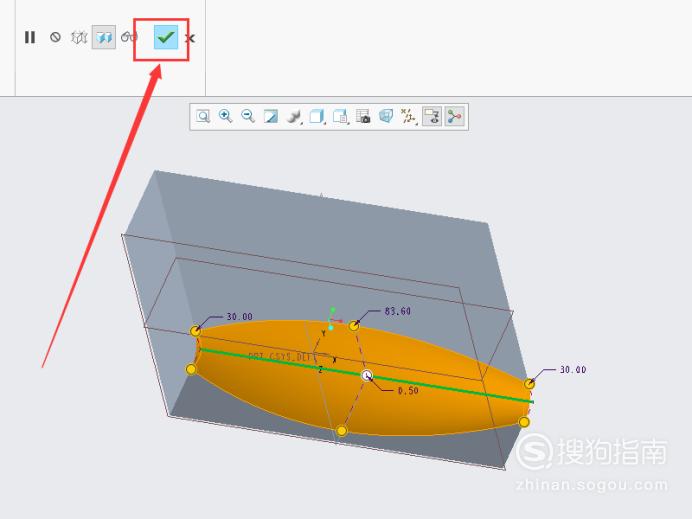

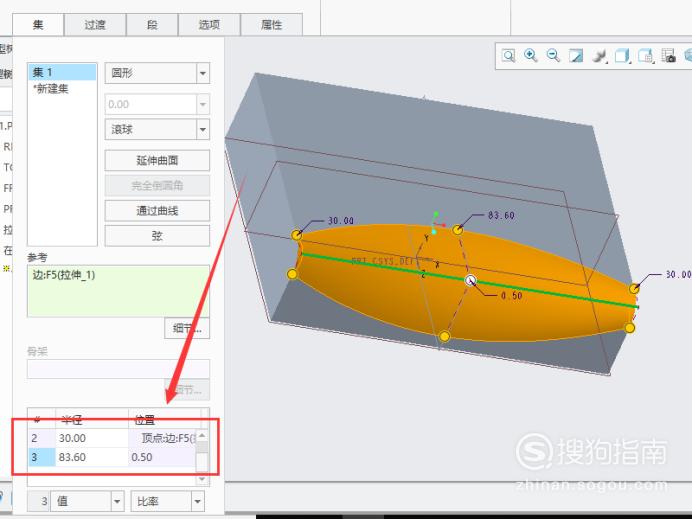

再次设置一个“添加半径”，在位置处设置比例数修改半径位置，只有在添加超过两个半径的时候才能设置比例数，如图所示。

【步骤08】

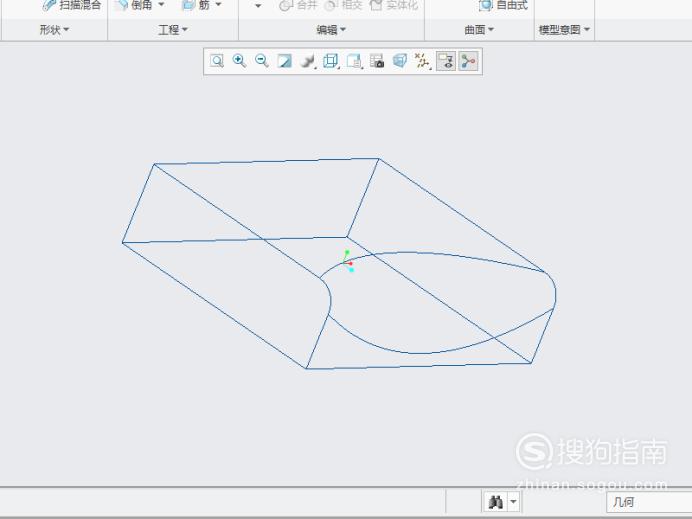

点击“确定”即可完成倒角操作，以线框显示模型，如图所示。
