如何使用creo在球面上面阵列出孔

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何应用creo在球面上阵列出孔。

工具/材料

creo5.0

操作方法

【步骤01】

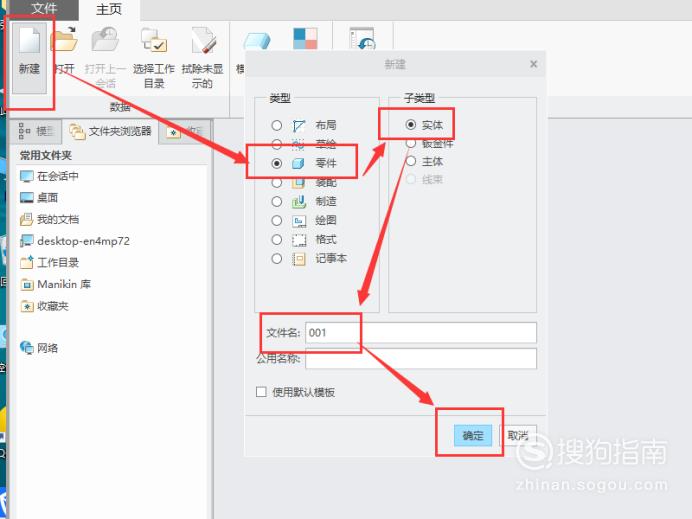

打开creo软件，创建一个新的零件，创建过程如图所示。

【步骤02】

点击“旋转”命令，进入旋转功能操作页面，如图所示。

【步骤03】

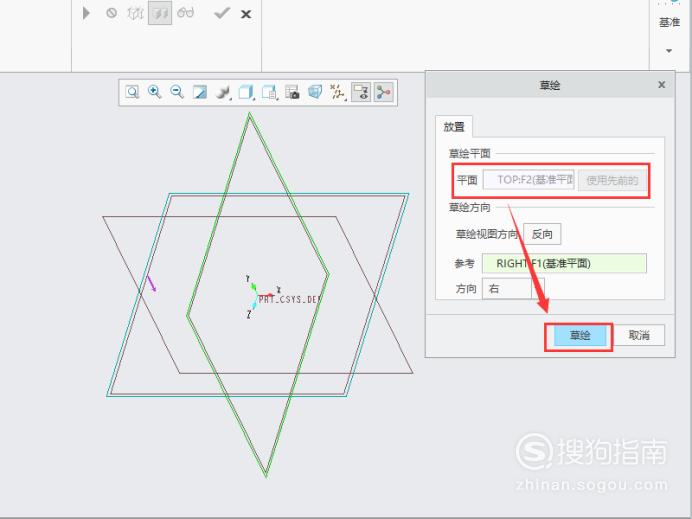

点击“放置”，然后点击“定义”，任意选择一个平面做为草绘平面，如图所示。

【步骤04】

在草绘界面绘制一个半圆，然后点击“确定”即可，如图所示。

【步骤05】

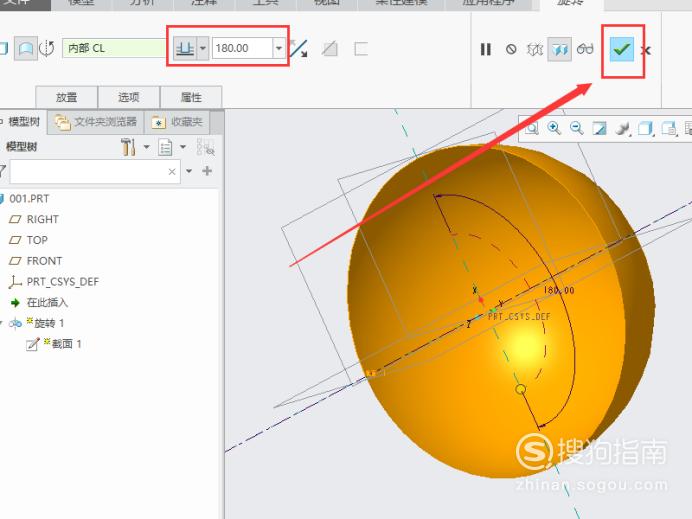

设置旋转参数，旋转角度为180度，最后点击“绿色对勾”即可，如图所示。

【步骤06】

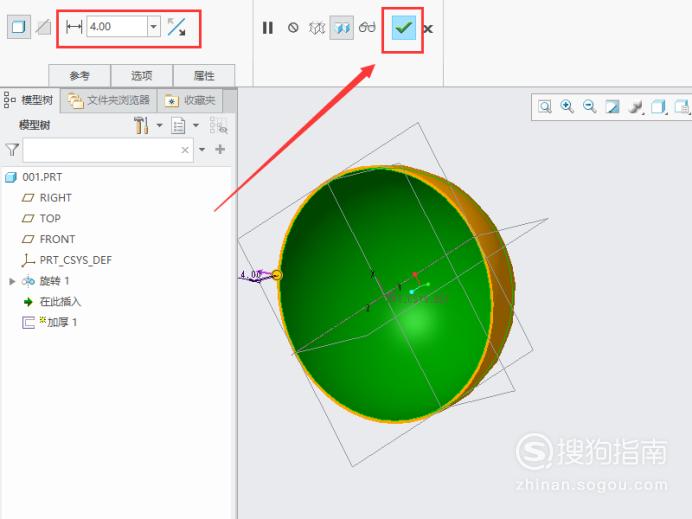

点击“加厚”功能键，将半球面的壁厚设置为4，如图所示。

【步骤07】

在半球体表面拉伸出一个圆孔，如图所示。

【步骤08】

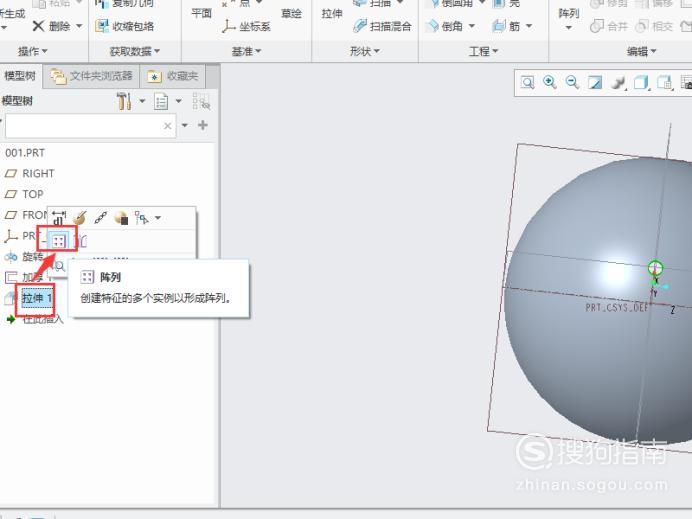

选择上一步创建的孔，点击“阵列”功能键，进入“阵列”操作页面，如图所示。

【步骤09】

选择“填充”阵列，定义曲线，如图所示。

【步骤10】

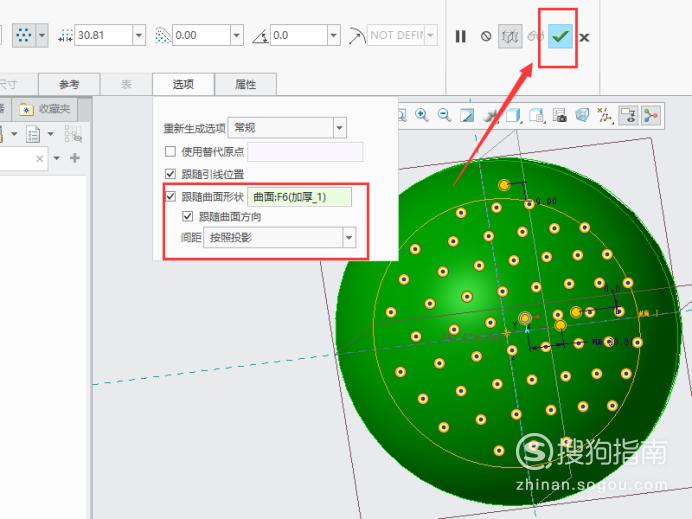

选择阵列的形状，在“选项”中勾选跟随曲面形状，如图所示。

【步骤11】

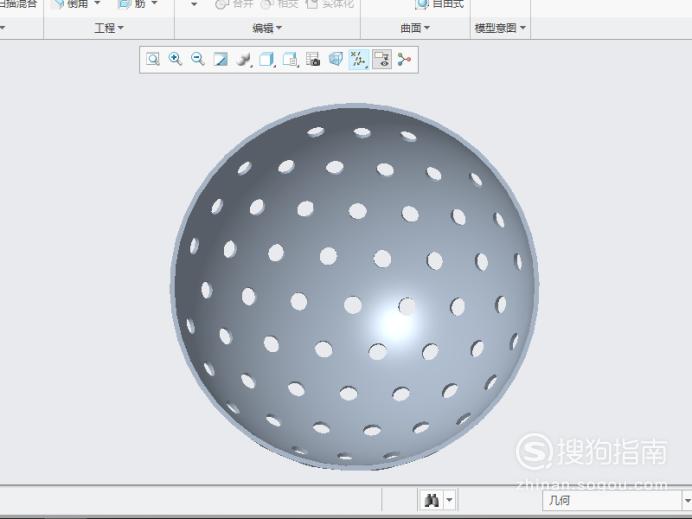

创建好的零件如图所示。
