如何用creo画矿泉水瓶盖

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何用creo绘制矿泉水瓶盖。

工具/材料

creo5.0

操作方法

【步骤01】

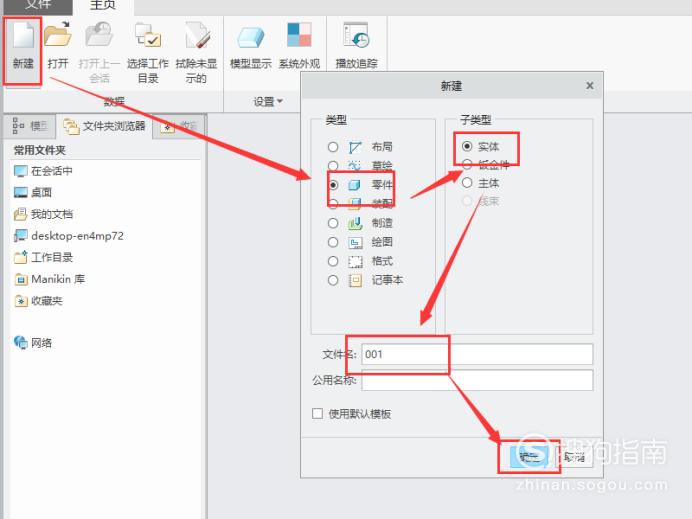

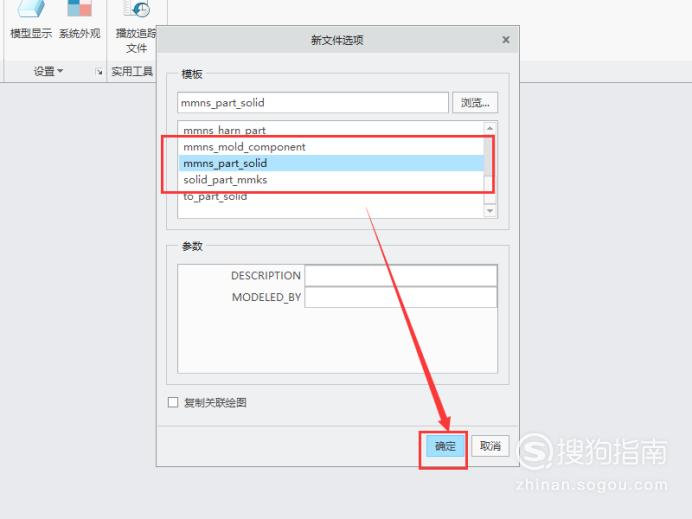

打开creo，创建一个新零件，创建过程如图所示。

【步骤02】

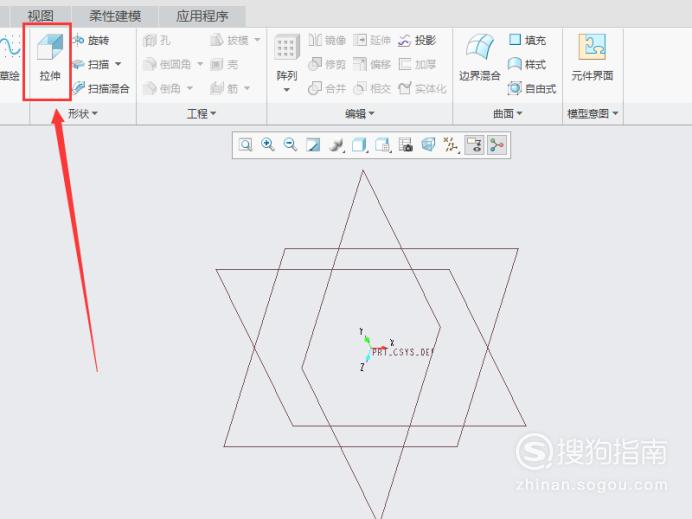

点击拉伸功能键，进入拉伸界面，随便选择一个面作为草绘界面，以“TOP”面为例，如图所示。

【步骤03】

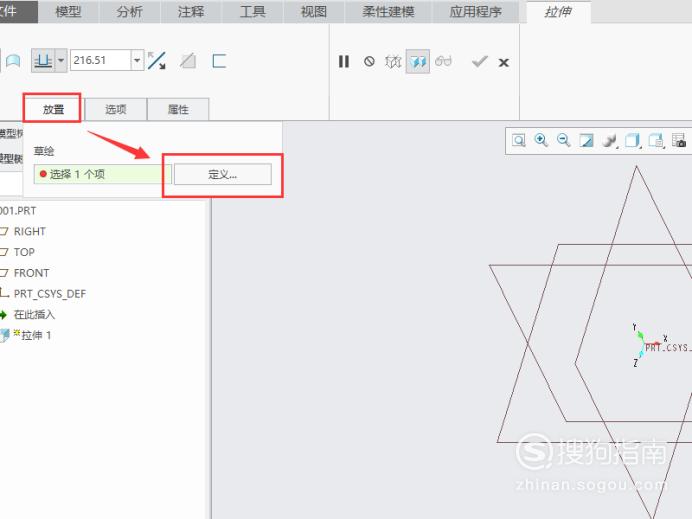

在草绘界面绘制一个圆形，点击“确定”即可回到拉伸界面，如图所示。

【步骤04】

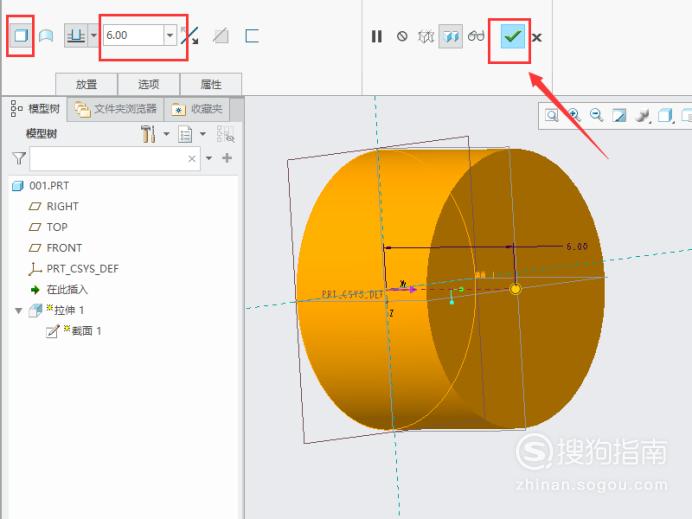

设置拉伸参数，拉伸为实体，拉伸神度以“6”为例，最后点击“绿色对勾”即可完成，如图所示。

【步骤05】

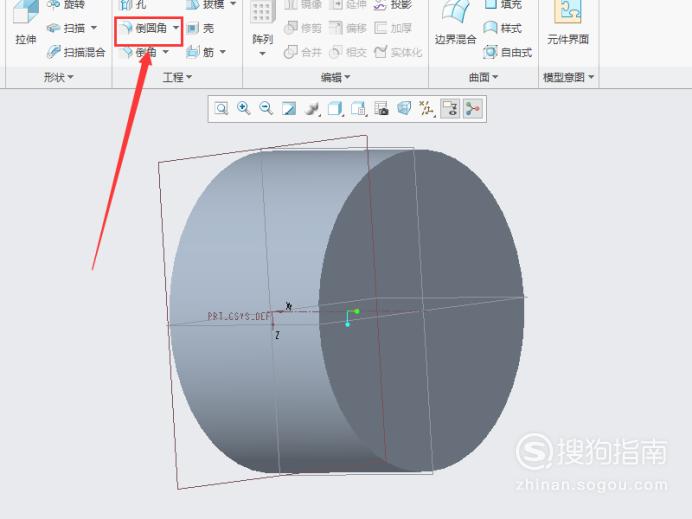

点击“倒圆角”操作指令，在圆柱体的一端创建一个1mm的倒角，如图所示。

【步骤06】

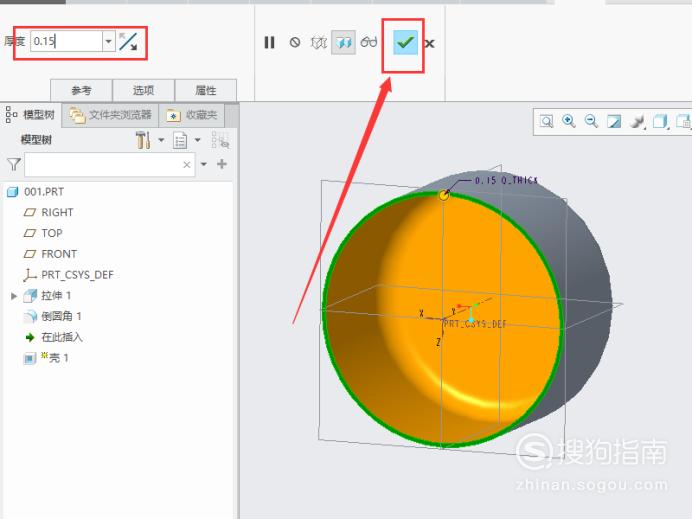

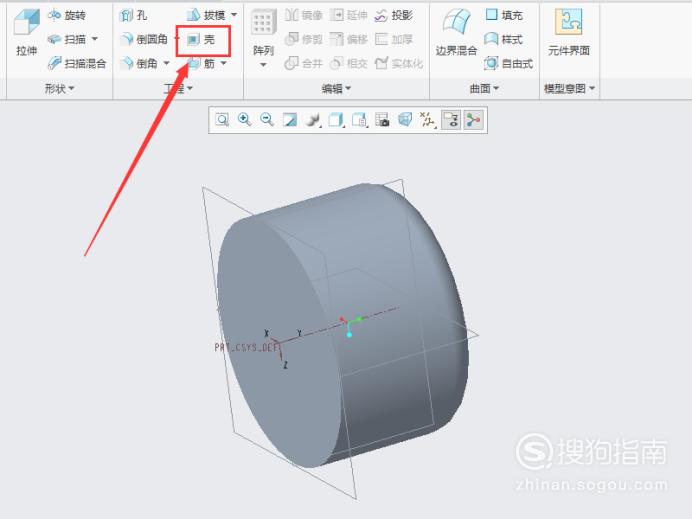

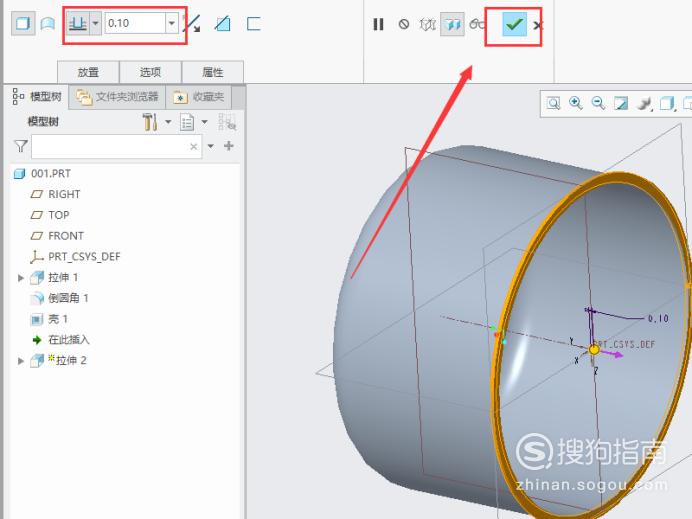

点击“壳”的操作指令，点击圆柱体的另一面，将壳的厚度设置为0.15，最后点击“绿色对勾”即可，如图所示。

【步骤07】

执行拉伸命令，拉伸瓶底一端的突起边缘，如图所示。

【步骤08】

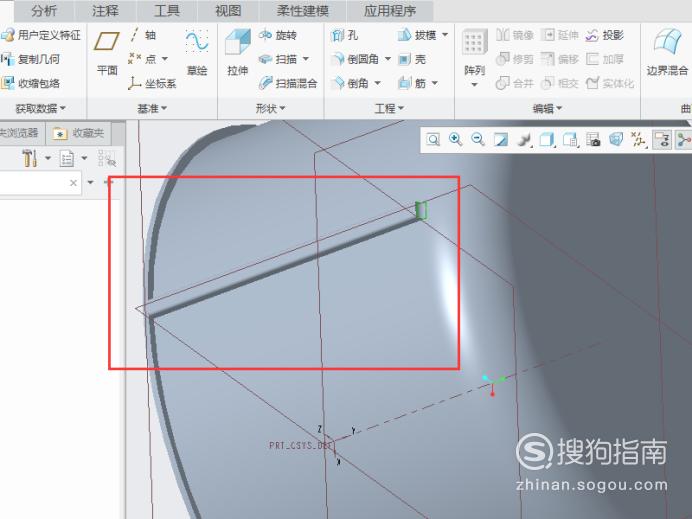

拉伸一条防滑条纹，并且对其进行倒角操作，如图所示。

【步骤09】

选择阵列命令，对防滑纹应用轴阵列，阵列个数为60，如图所示。

【步骤10】

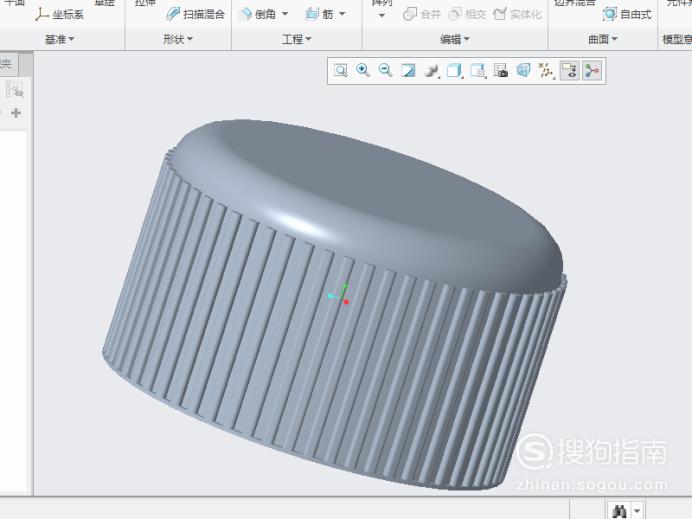

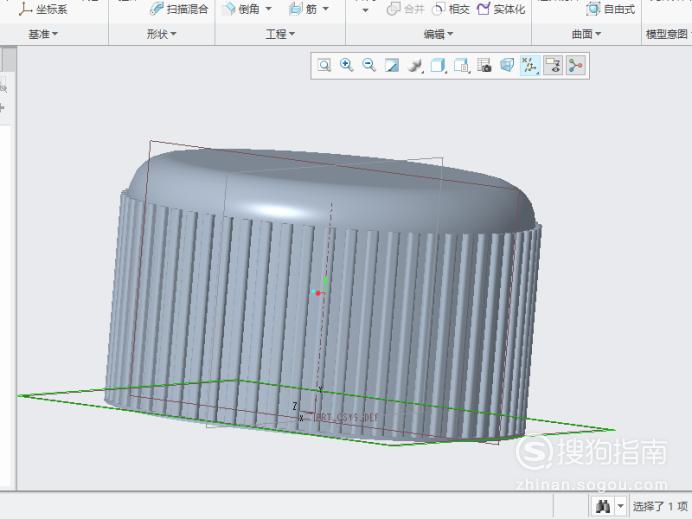

完成瓶盖绘制，如图所示。

特别提示

以上纯属个人编写，请勿转载抄袭。
