creo轮廓筋的应用

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下creo中轮廓筋的应用。

工具/材料

creo5.0

操作方法

【步骤01】

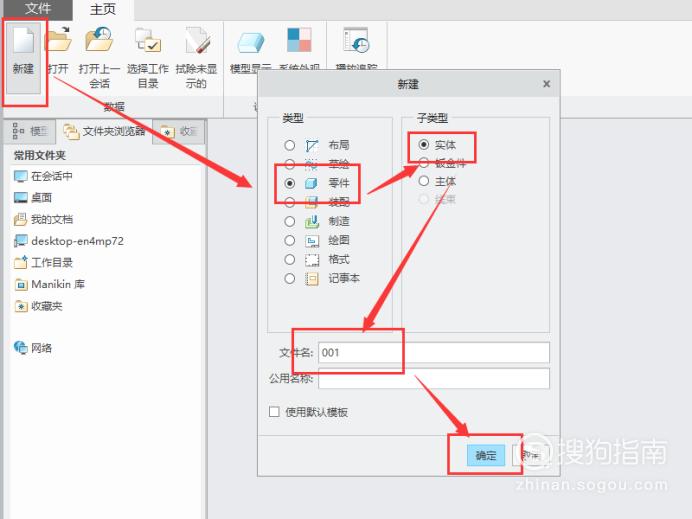

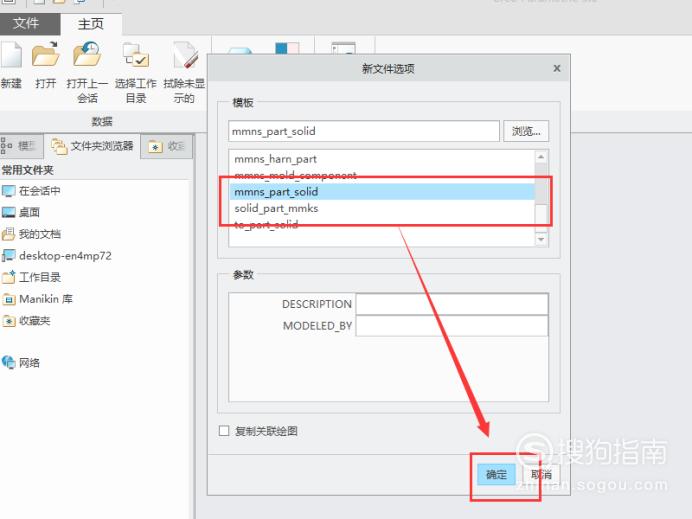

打开creo软件，创建一个新的零件，创建过程如图所示。

【步骤02】

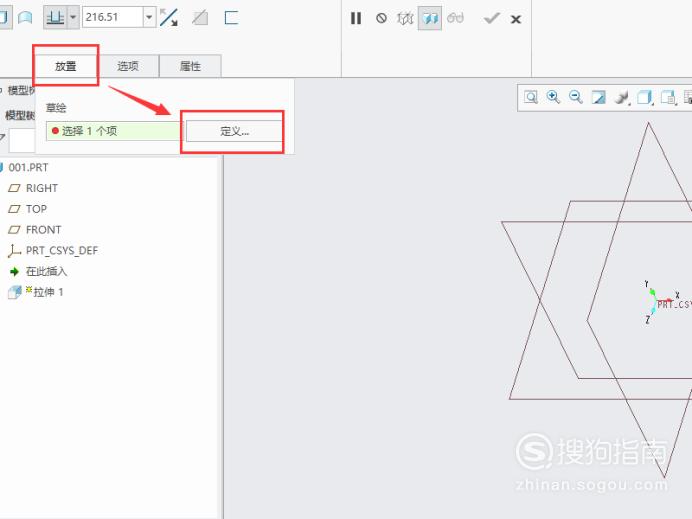

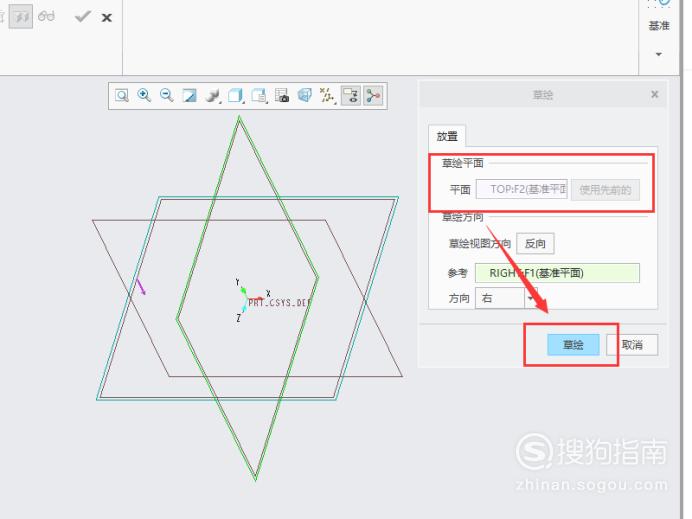

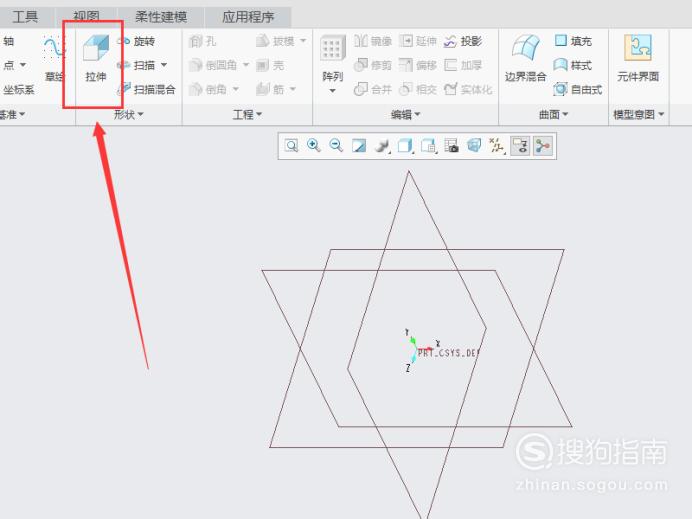

点击“拉伸”，以TOP面为草绘面，如图所示。

【步骤03】

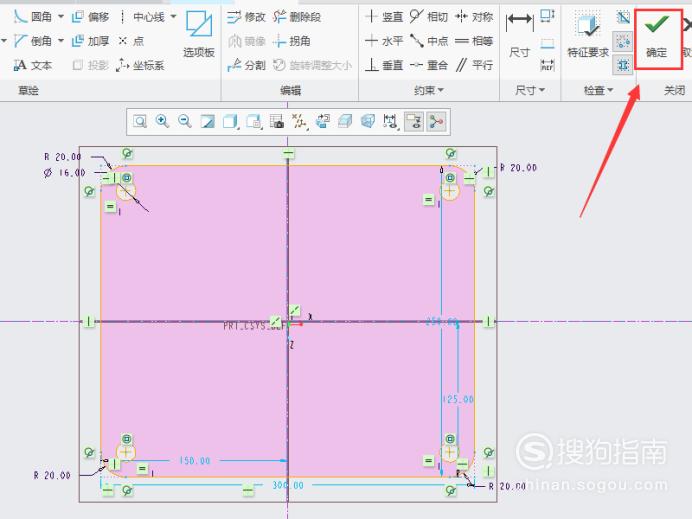

在草绘界面绘制图示的草图，点击右上角的“确定”即可，如图所示。

【步骤04】

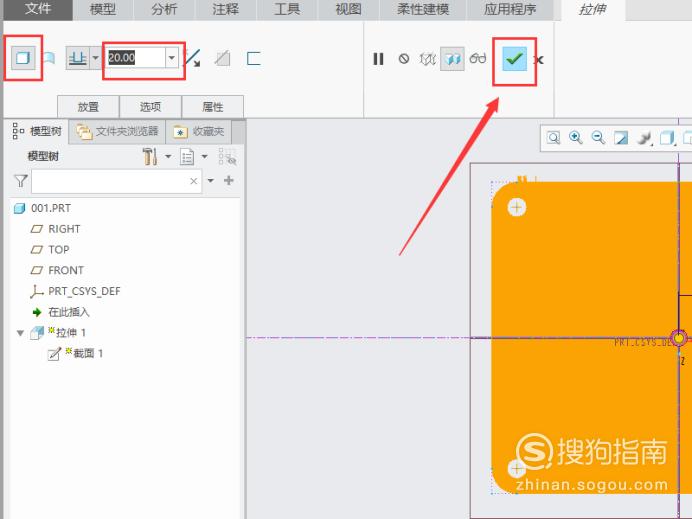

回到拉伸界面，设置拉伸参数，将其拉伸为实体，深度值为20，最后点击“绿色对勾”即可，如图所示。

【步骤05】

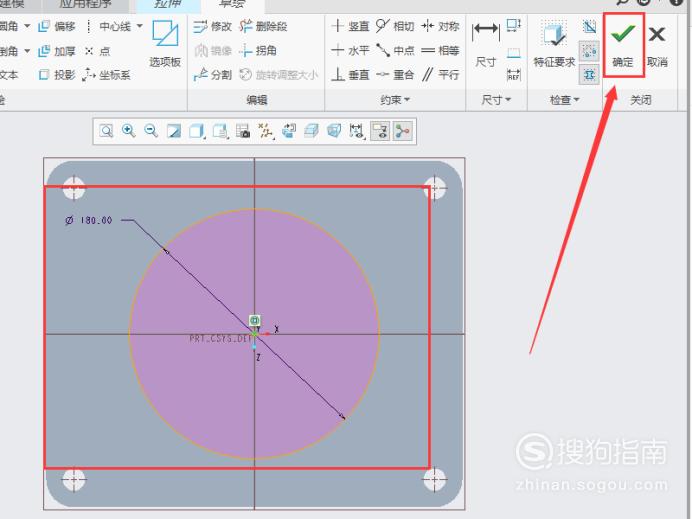

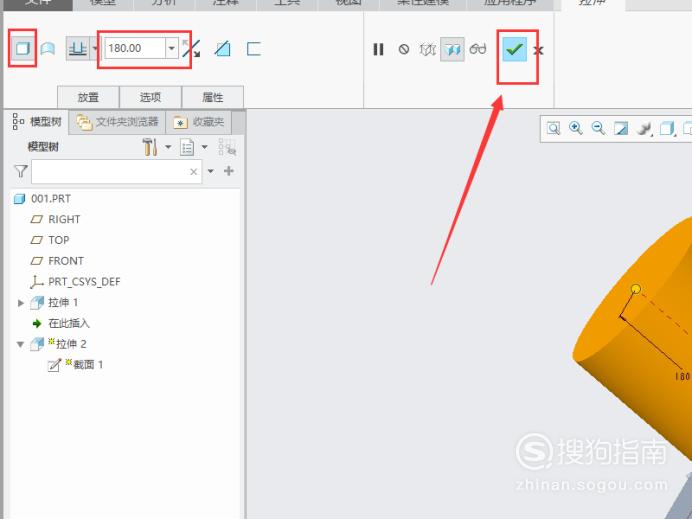

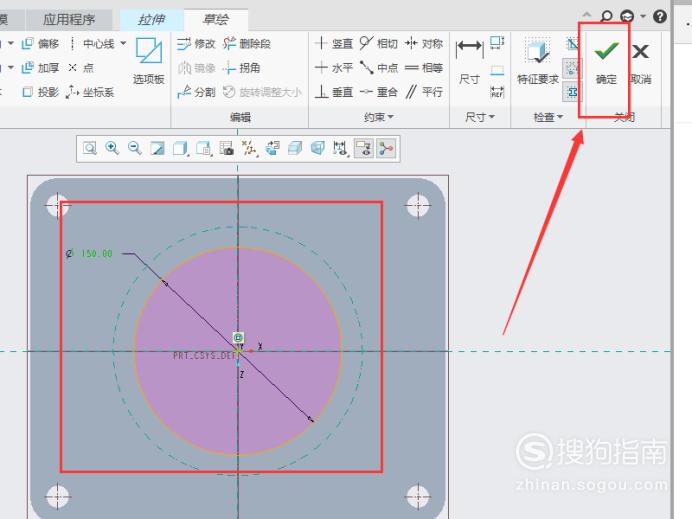

以零件底部的一个面，创建草绘面，拉伸一个圆柱体，如图所示。

【步骤06】

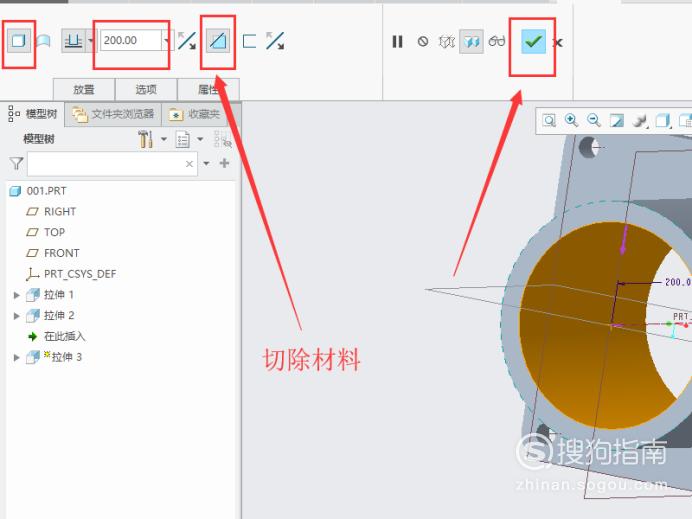

以圆柱表面为草绘面，“拉伸”一个切除圆孔，如图所示。

【步骤07】

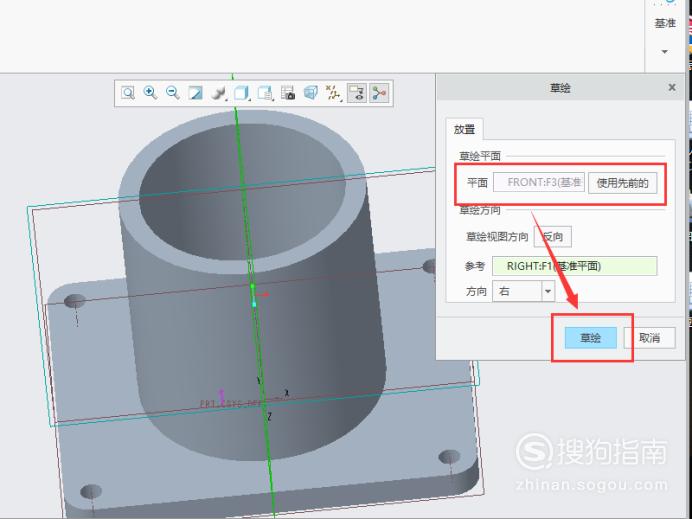

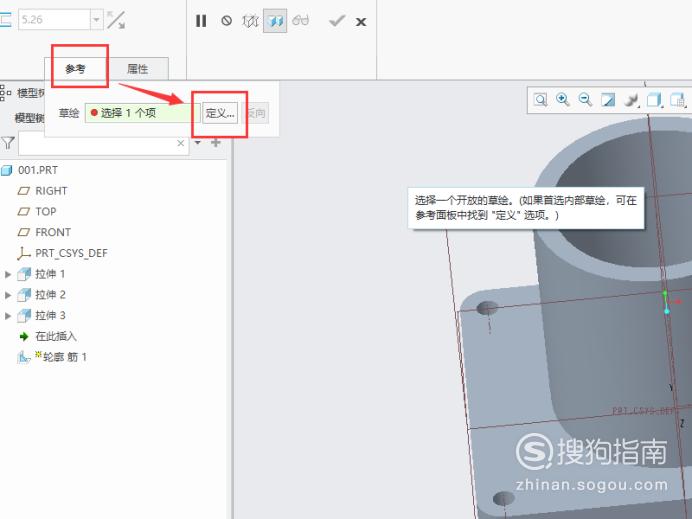

选择“轮廓筋”，以FRONT面为草绘面，如图所示。

【步骤08】

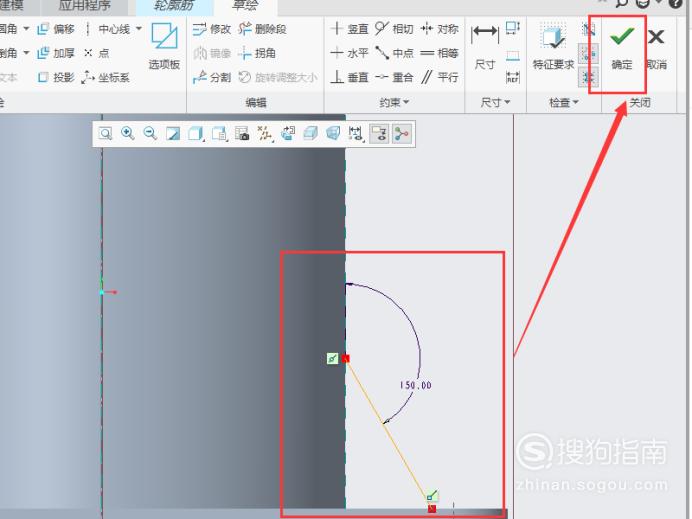

在草绘界面绘制图示的直线，点击“绿色对勾”即可，如图所示。

【步骤09】

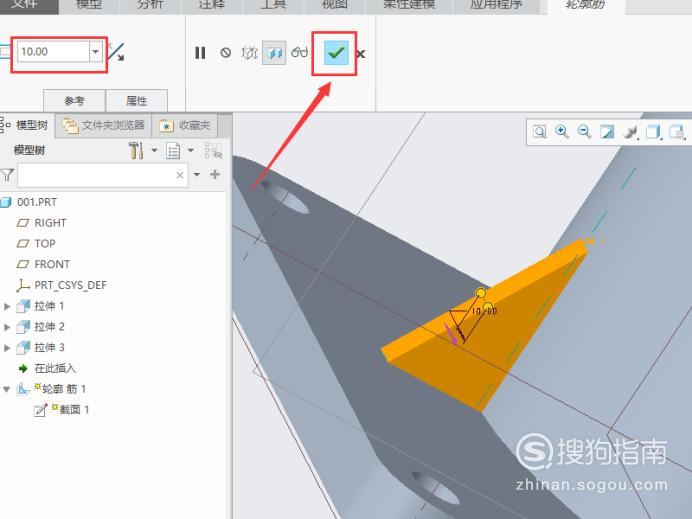

设置筋厚度值，点击“绿色对勾”即可，如图所示。

【步骤10】

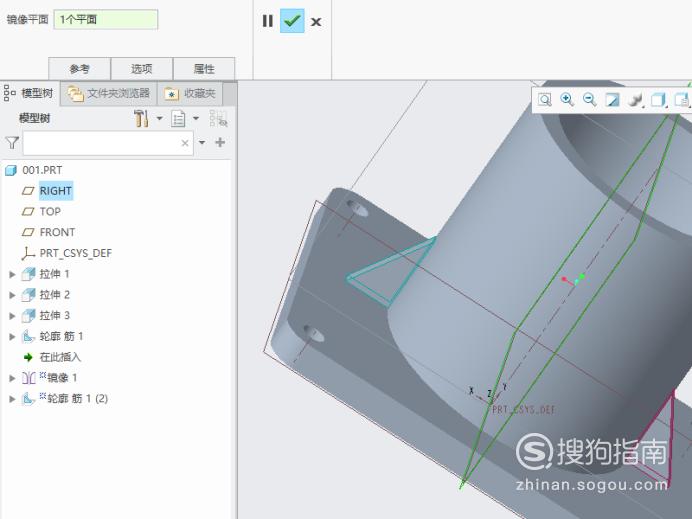

选中轮廓筋，执行镜像命令，将其镜像到另一边，如图所示。
