物理电路图怎么画

对于中学生来说，学习是非常重要的，如果喜欢理科的话，对于物理学科也要擅长，这样才能取得一个好成绩。而物理中的电路图绘画是在整个学科中非常关键的知识点，该如何画电路图呢？这里总结了几个方法，可以参考一下。

基本方法

【步骤01】

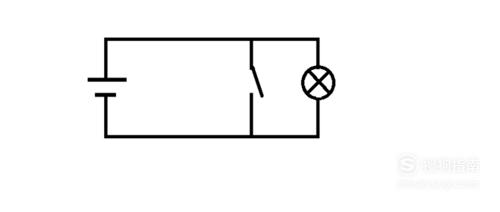

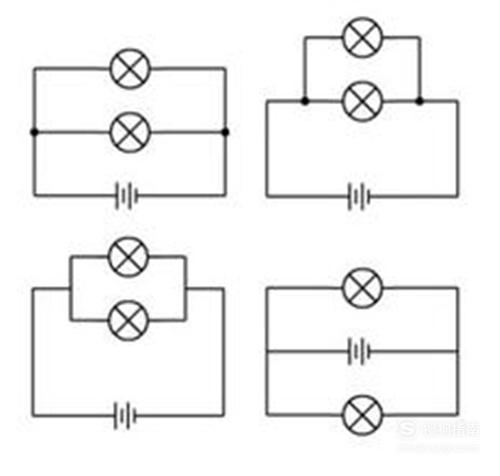

分清楚电路的连接方式。对于物理电路来说是有两种，串联电路和并联电路，自己想要画出正确的电路图是需要分清楚串并联的，因此要先观察好电路，这样能更正确地将电路图绘画出来。串联电路是没有分支的，电流沿一个方向流动的，而并联是有多个元器件一起使用的，自己需要区别开来。

【步骤02】

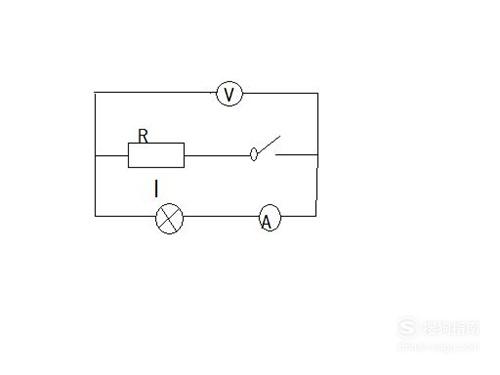

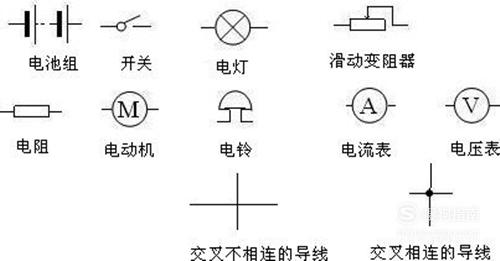

对于元器件的符号要认识。画好电路图的前提是要知道基本的元器件符号，这需要自己平时多学习，才能更懂得如何绘画，是很重要的。电源、开关、灯泡等等的表示方法要掌握好，这样能学习到更多知识。

【步骤03】

根据电流流向来绘画。在绘画电路图的时候，可以以电源为开始，然后按照电源的正极出发，然后流向负极，沿着这条线路来绘画，能将整个电路图都基本描绘出来。之后再进行整理，这样就能很轻松地将电路图画好了。

【步骤04】

先画干路再画支路。画电路图需要有先后，可以将干路的电路先画出来，因为干路上的都是串联。然后再把支路的电路画出来，因为支路的电路都是串联，最后将所有的都连接起来，这样就能绘画出完整地电路图了。

例题1

【步骤01】

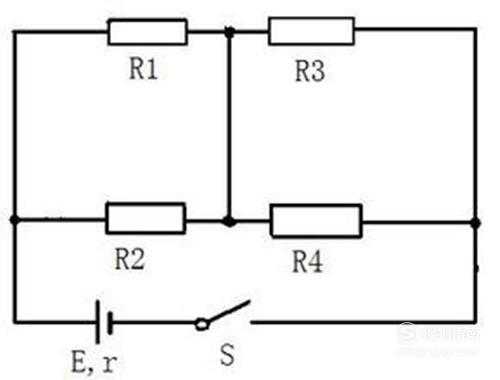

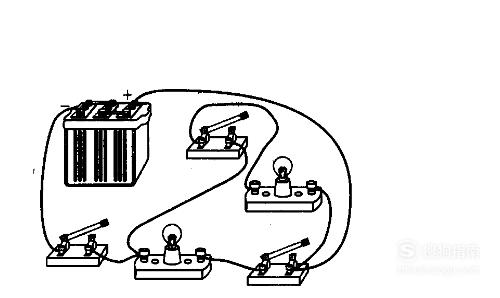

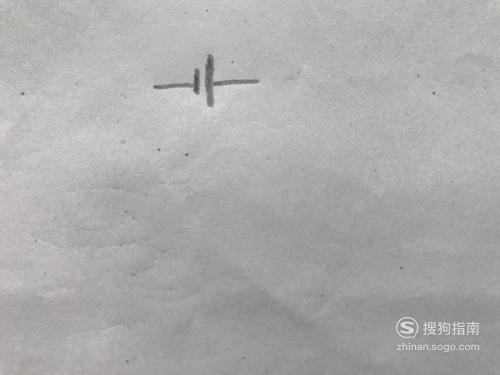

画出电源。根据图1 来绘画出电路图，先根据电源的方向来绘画出电源符号，如图2所示。

【步骤02】

接着画出开关。然后从电源的正极出发，先画出与正极相连的开关，如图所示。

【步骤03】

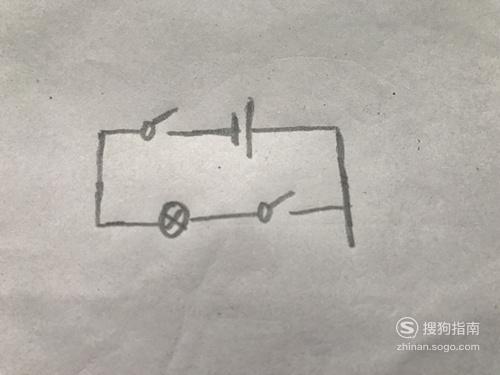

再画出灯泡和开关。接着和开关相连的有灯泡，而和灯泡相连的有另一个开关且和电源的负极有连接，都画好，如图。

【步骤04】

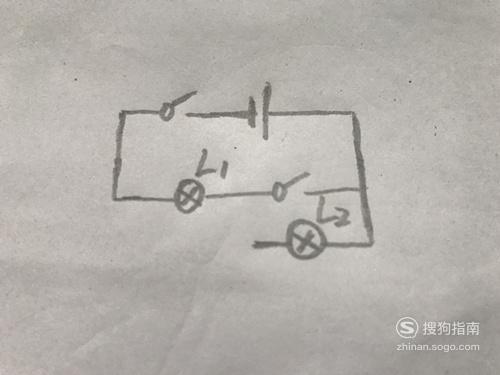

画出灯泡2。接着再画出与开关相连的灯泡2，如图所示，标好灯泡的序号。

【步骤05】

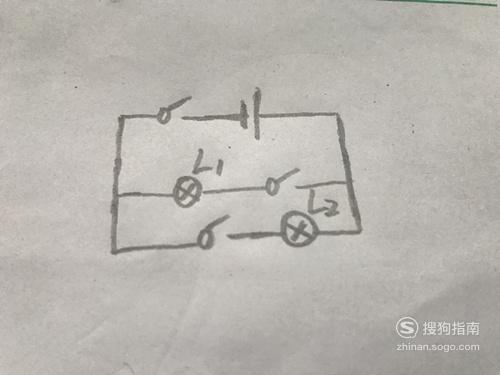

画出另一个开关。通过观察图可知道，最后一个开关是控制灯泡2的，因此绘画出最后的开关，这样完整的电路图就画好了。

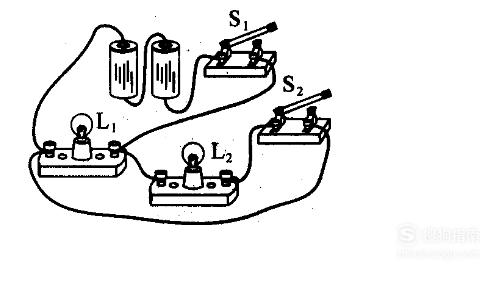

例题2

【步骤01】

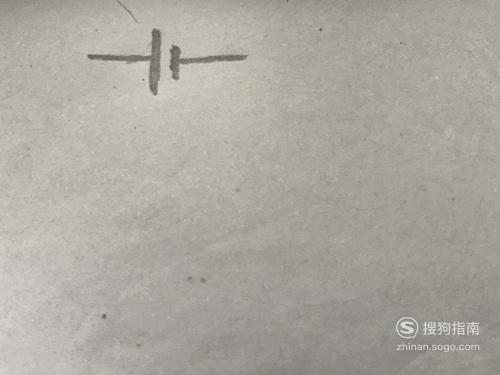

画出电源。根据图中所示，画出电源的正负极，如图2所示。

【步骤02】

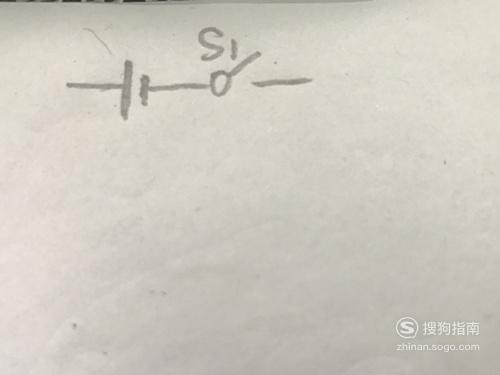

画出开关。分析图可知开关1是干路开关，因此先将其画出。

【步骤03】

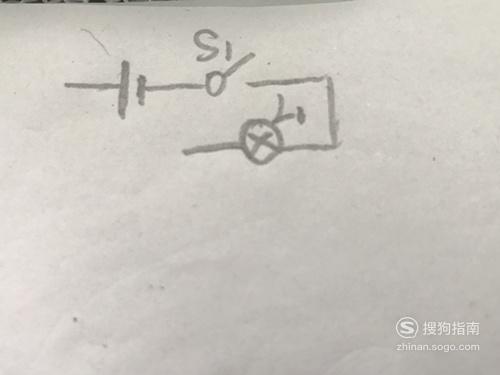

画出灯泡1.接着再将和开关1相连的灯泡1画出，如图所示。

【步骤04】

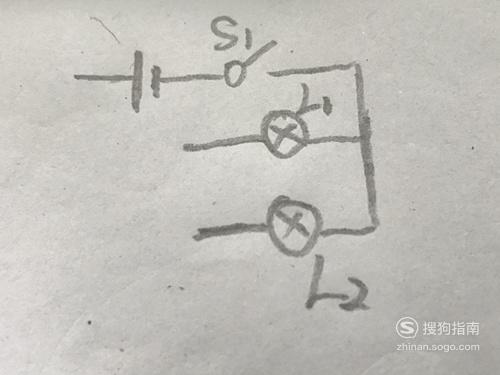

画出灯泡2.接着按照如图所示的电路，可以画出电路中和灯泡1相连的灯泡2，如图所示。

【步骤05】

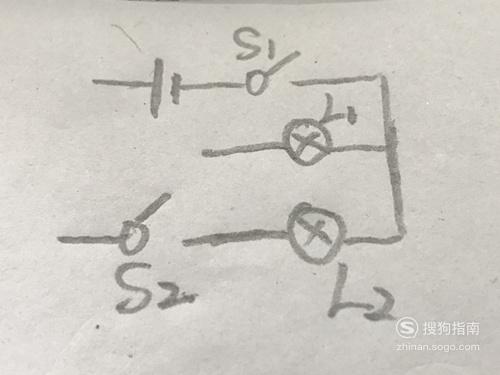

画出开关2.接着将开关2画出来，开关2是控制灯泡2的，因此要画在灯泡2的支路上。

【步骤06】

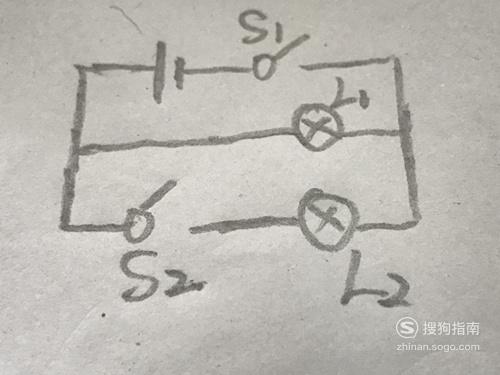

画好完整电路。最后将剩下需要补充的电路画好即可，然后检查是否有缺漏，这时整个电路就绘画好了。

特别提示

边观察变绘画，很容易就能将电路图绘画出来。
