怎样看懂机械类图纸及图纸的符号意义

机械图纸估计很多学机械的小伙伴都是接触过的吧，那么今天小编就来给大家讲讲怎样看懂机械类图纸及一些基本图纸的符号意义吧。

操作方法

【步骤01】

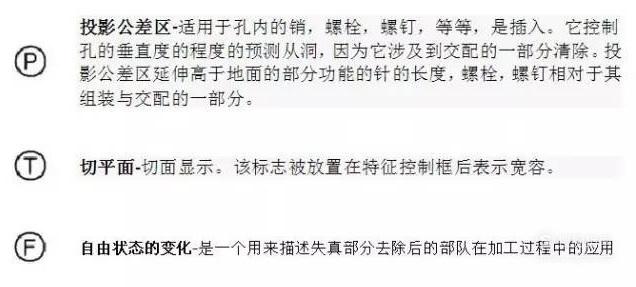

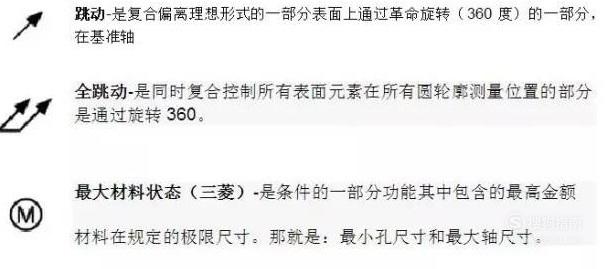

首先，我们要知道机械图也分很多种的，有简单的也有难的，先从简单的来说吧，简单的符号我们必须要记牢，下图是一部分机械图纸中的简单符号，小伙伴们一定要全部记牢。

【步骤02】

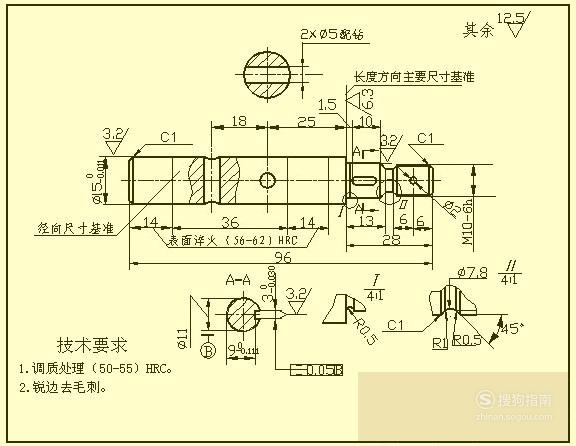

在记住了大部分符号的意义后，我们就可以从一些简单的机械类图纸下手先学习学习了，如下图就是一个简单零件的机械图纸，我们要学习从多个方向来分析学习这个零件，分别从它的“a”“b”“c”“d”“e”“f”向来制作它。

【步骤03】

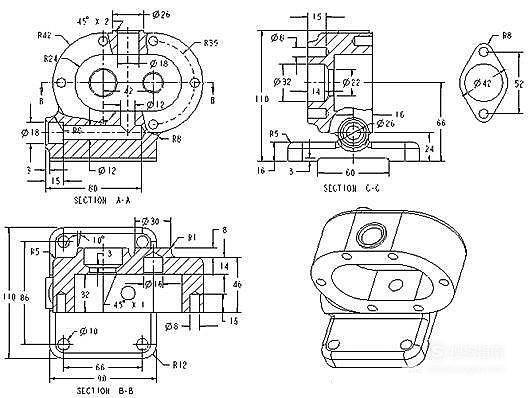

在熟练掌握比较简单的机械零件后，我们就可以开始看一些稍微大一点复杂一点的零件了，如下图，这个零件就需要我们从更多的方向来制作它，而且我们还需要精确控制每一个方向的角度和距离。

【步骤04】

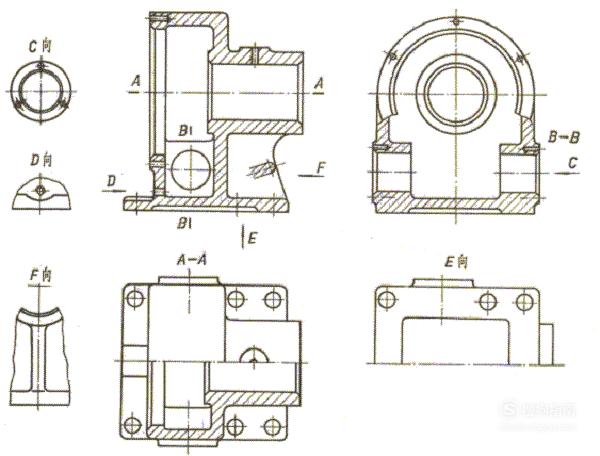

最后，也就是我们完全掌握了零件和符号的图纸后，我就可以开始学习复杂的大型机械的图纸了，这个大型机械图纸一般都是由几个或者几十个小零件组成，这种图纸就需要我们对零件的制作图非常了解，我们需要从个个零件着手，最后租成这个整体。
