cad图层怎么设置

复杂的CAD图形文件都会有很多图层，下面我就来讲讲图层的创建及设置问题。

操作方法

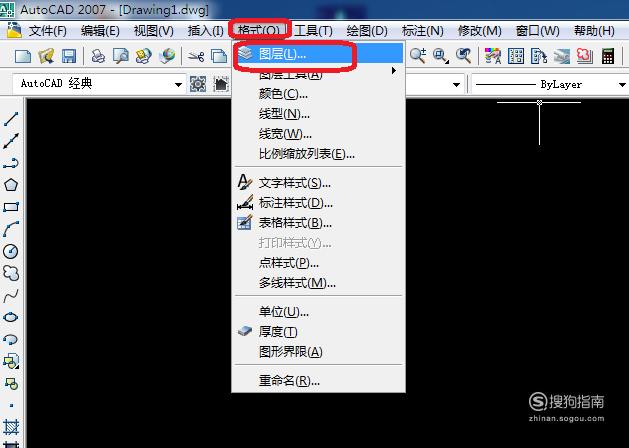

【步骤01】

首先，我们打开CAD制图软件，点击菜单栏“格式”，然后下拉菜单中选择“图层”。

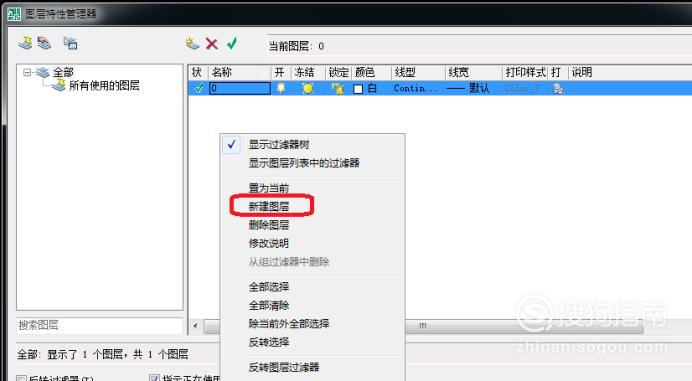

【步骤02】

调出“图层特性管理器”面板，我们在图中空白处点击右键，然后选择“新建图层”。

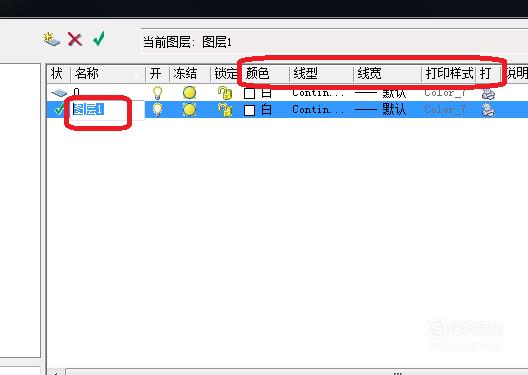

【步骤03】

双击一下名称栏，就可以修改图层名称，另外我们也可以设置该图层的颜色、线型、线宽、打印样式等内容。

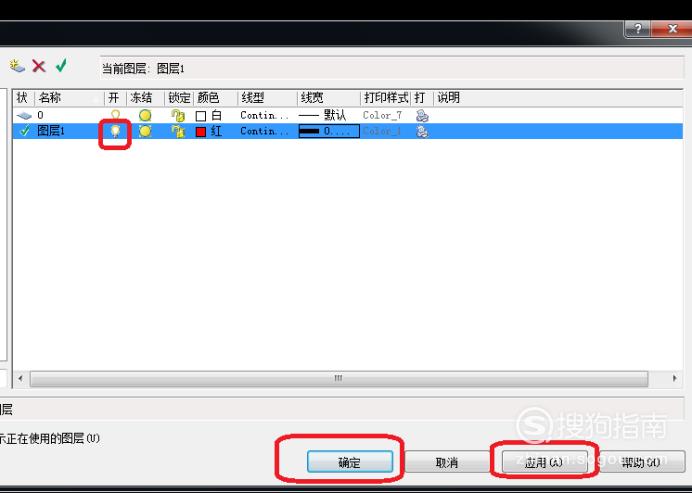

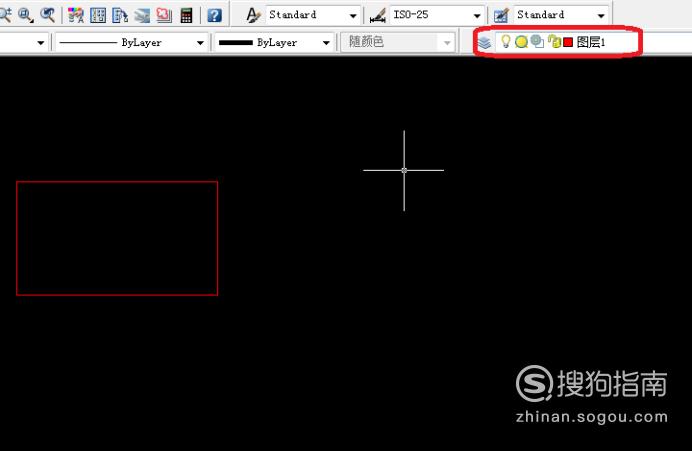

【步骤04】

注意图中标记处的灯泡图标按钮，灯亮表示图层打开。我们把图层颜色设置成红色，然后设置一下线宽，点击应用，来看一下制图效果。如果效果不好的话，图中功能区就有图层工具栏，可以随时打开特性管理器修改图层内容。
