CAD样条曲线转为多段线

CAD是工程中常用的制图软件，制图过程中，经常要用到各种线条，下面我就来讲讲，在CAD中如何把样条曲线转为多段线。

操作方法

【步骤01】

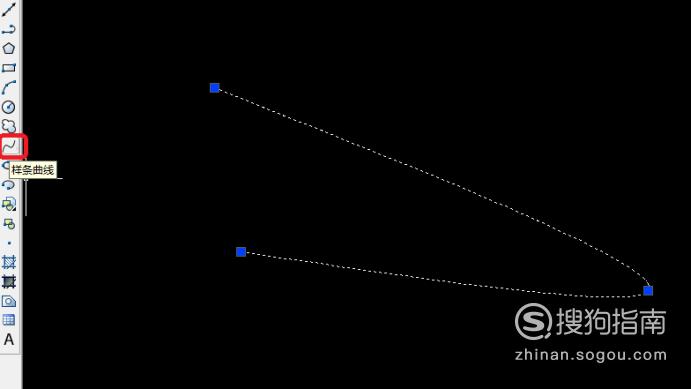

首先，我们打开CAD，如图所示，点击“样条曲线”按钮，任意画一条样条曲线。

【步骤02】

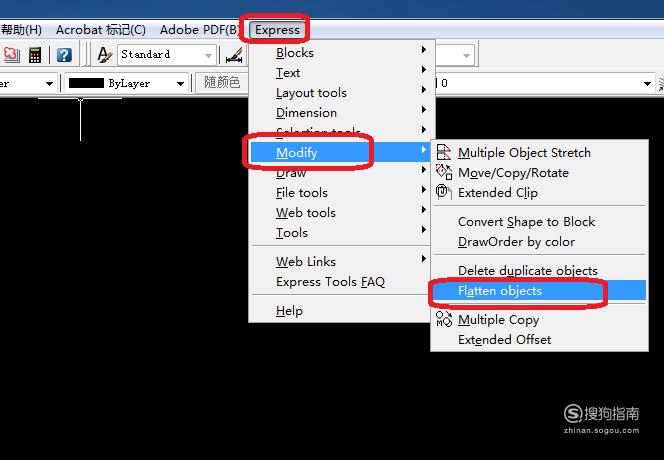

点击菜单栏“express”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flatten objects”。

【步骤03】

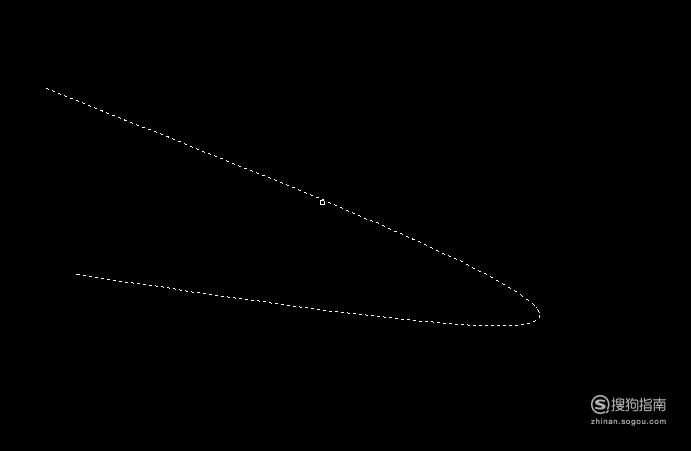

然后，点击一下样条曲线，如图所示，选中后样条曲线呈虚线样式，点击右键确认。

【步骤04】

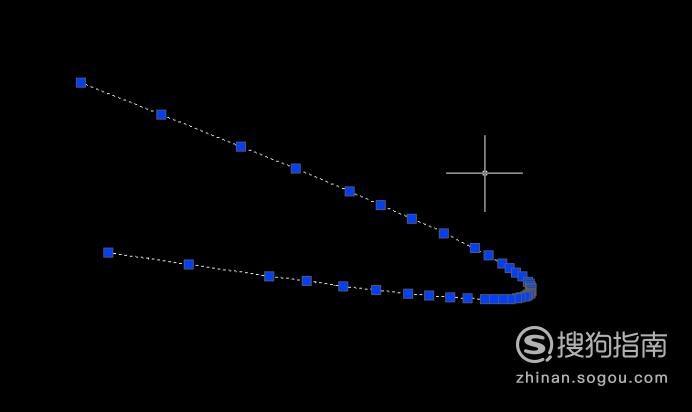

此时，就发现原来的样条曲线变成多段线了，效果如下图所示。
