CAD中怎么插入参照底图

平时工作中用CAD画工程图，经常需要引用别的图像来参照制图。那么CAD中怎么插入参照底图呢？下面我就来讲讲这个方法。

操作方法

【步骤01】

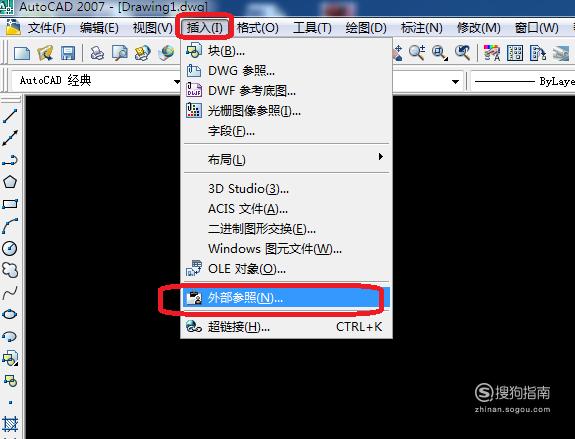

首先，我们打开CAD软件。点击菜单栏“插入”，然后在下拉菜单中选择“外部参照”。

【步骤02】

出现“外部参照”面板，我们点击左上角“附着”按钮旁边的下拉菜单箭头。

【步骤03】

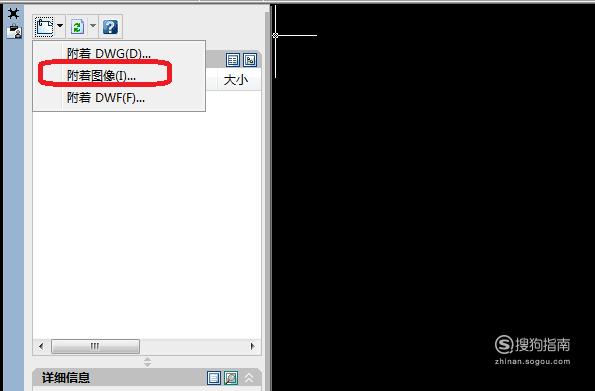

下拉菜单中有三个选项，如图所示，如果我们需要参照的是其他CAD图纸，就点击“附着DWG”，如果参照图片，就点击“附着图像”，如果参照的是DWF图形，就点击“附着DWF”。我们以参照普通图片为例，来演示一下效果。点击附着图像。

【步骤04】

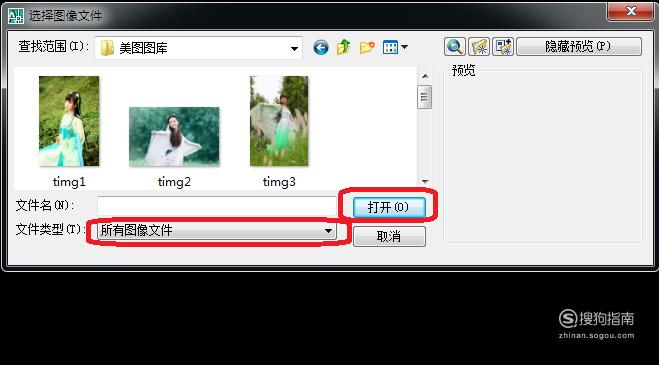

出现“选择图像文件”面板，我们找到需要参照的图像之后，点击选中之后，点击“打开”，就可以了。

【步骤05】

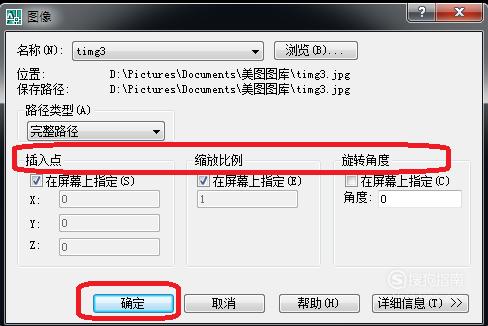

可以指定“插入点”、“缩放比例”和旋转角度，设置完成后，点击确定。

【步骤06】

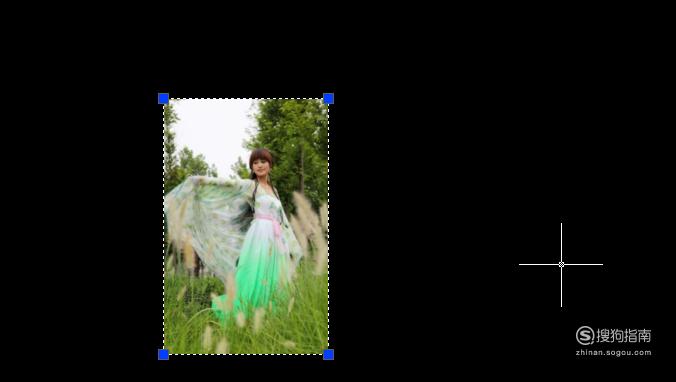

插入之后效果如下图所示（如果没有指定插入点，需要把图片移到所需位置之后，右键点击确认）。
