CAD阵列命令怎么用

阵列是CAD中经常会使用的一个命令，使用阵列命令有时候对辅助制图能起到很好的效果。下面，我就来简单讲讲阵列命令的用法。

操作方法

【步骤01】

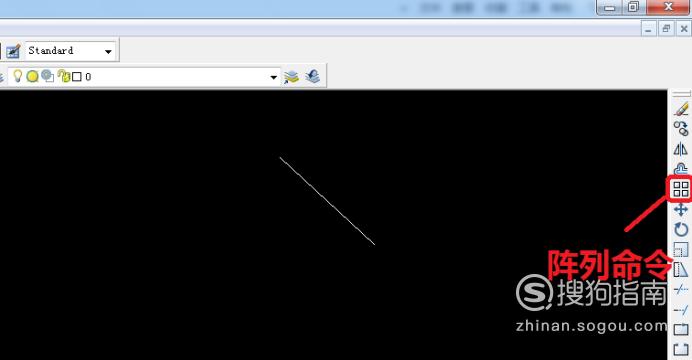

一般用到的CAD阵列有矩形阵列和环形阵列两种，我们分别来演示一下。首先，我们打开CAD，任意画一个阵列的素材，比如，如图所示，我画一根直线，然后点击右侧工具栏里面的阵列命令。

【步骤02】

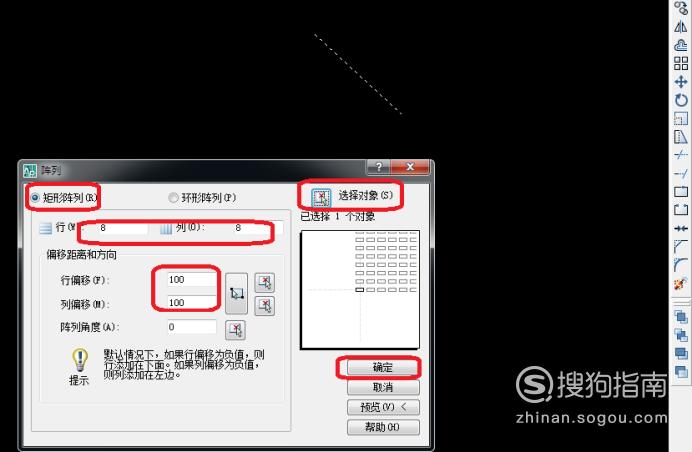

我们先选择“矩形阵列”，点击图中“选择对象”，然后把直线选中（选中后成虚线形式），然后设置行和列的值和偏移量，阵列角度就设为“0”，如图所示，点击确定。

【步骤03】

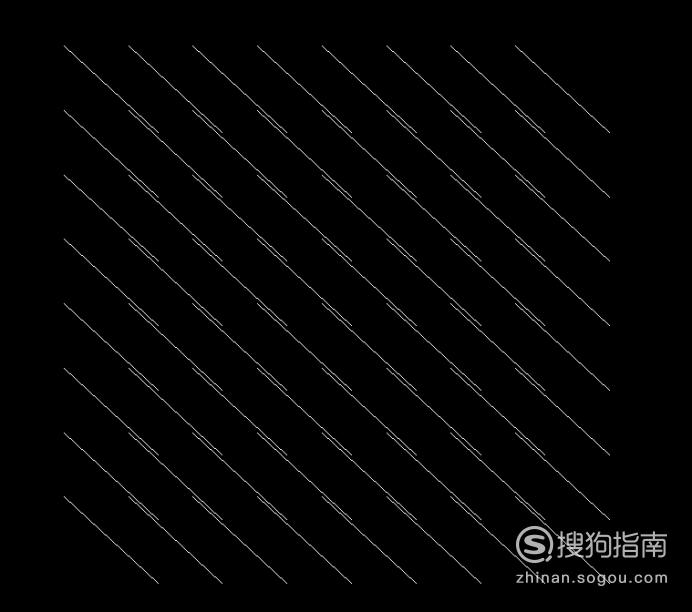

则得到图中所示的矩形阵列形式，行和列都是8根直线。

【步骤04】

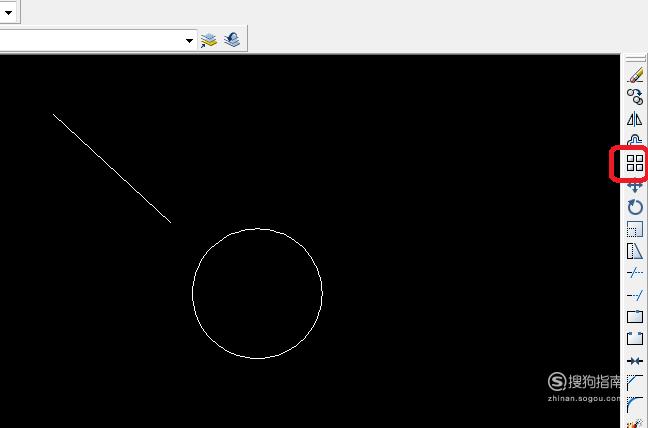

然后我们再来演示一下环形阵列，还是原来的直线，为了演示效果，我们需要画一个辅助圆，如图所示，然后点击“阵列”命令。

【步骤05】

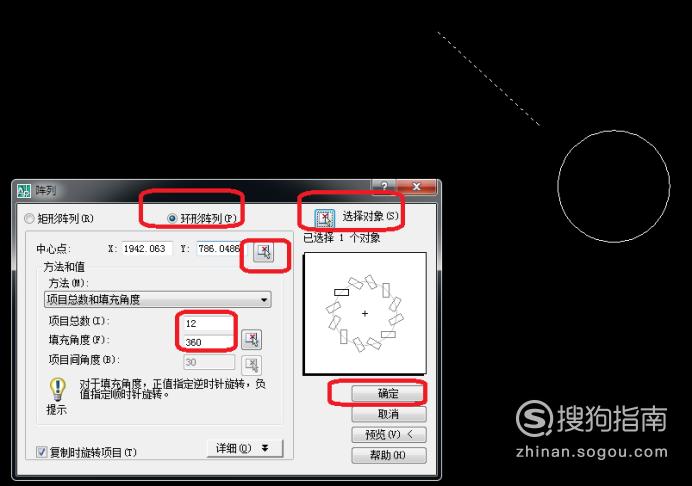

选择“环形阵列”，点击选择对象，选中直线；点击中心点右侧按钮，选择辅助圆的圆心为中心点，然后设置项目总数和填充角度，点击确定。

【步骤06】

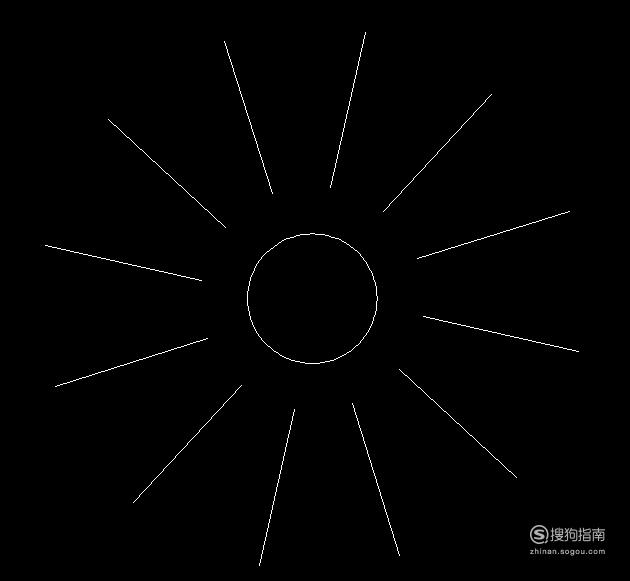

得到如图所示的环形阵列，我们只需要把辅助圆删除掉，阵列就画好了。
